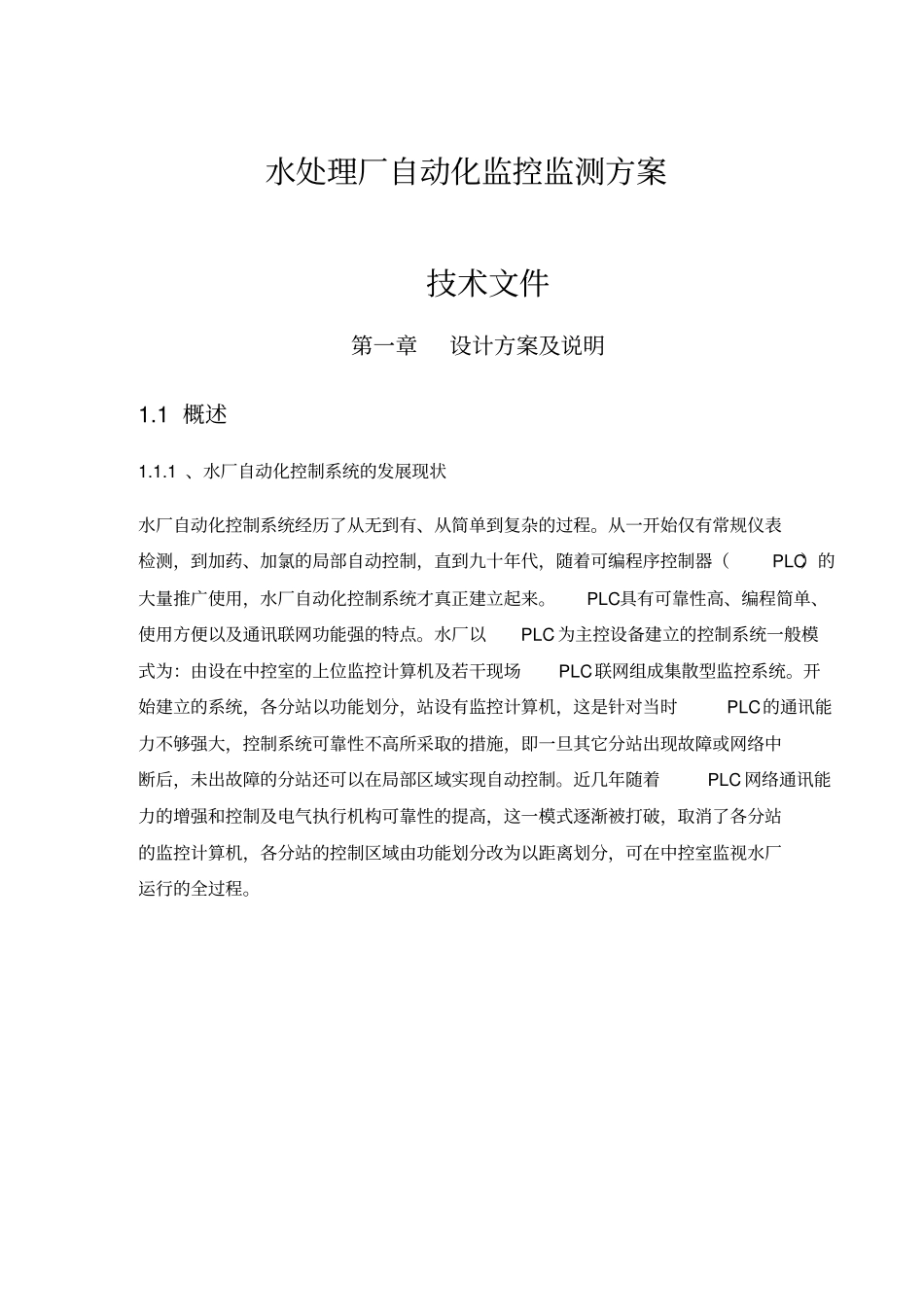

水处理厂自动化监控监测方案技术文件第一章设计方案及说明1.1 概述1.1.1 、水厂自动化控制系统的发展现状水厂自动化控制系统经历了从无到有、从简单到复杂的过程。从一开始仅有常规仪表检测，到加药、加氯的局部自动控制，直到九十年代，随着可编程序控制器（PLC）的大量推广使用，水厂自动化控制系统才真正建立起来。PLC具有可靠性高、编程简单、使用方便以及通讯联网功能强的特点。水厂以PLC 为主控设备建立的控制系统一般模式为：由设在中控室的上位监控计算机及若干现场PLC联网组成集散型监控系统。开始建立的系统，各分站以功能划分，站设有监控计算机，这是针对当时PLC的通讯能力不够强大，控制系统可靠性不高所采取的措施，即一旦其它分站出现故障或网络中断后，未出故障的分站还可以在局部区域实现自动控制。近几年随着PLC 网络通讯能力的增强和控制及电气执行机构可靠性的提高，这一模式逐渐被打破，取消了各分站的监控计算机，各分站的控制区域由功能划分改为以距离划分，可在中控室监视水厂运行的全过程。1.1.2 、针对本项目的系统描述高唐县南王水厂主要提取南王水库存水，经过净化处理，进入城市管网，初步设计日供水约 3万吨。其基本流程见下图：在整个水厂自动化控制系统设计中，我们根据水厂工艺的特点，遵循“功能和危险分散，监督和管理集中、数据共享”的原则，为水厂过程的各个阶段和工艺流程提出了具体的控制方式和要求，并通过监测生产现场工艺设备的运行状态、水质参数的变化，应用现场控制网络和测、控、管一体化技术，实现生产过程的自动控制，在保证安全生产的前提下获取最大的经济效益，同时达到高效、可靠和优化生产的目标。1.2 设计指导原则为了保证自动化控制系统的先进性和适用性，本系统的设计遵循以下几条指导原则。?GON法则GON法则（ General Purpose Computer and Network， Off-the-Self Software，and Name Brand Equipment ），即采用通用型计算机及网络，成熟的软件产品和名牌设备。这样配置的系统性能价格比最高，投运和收益最快，维护和扩展最方便。?采用开放式和分布式系统结构这种系统结构保证了交给用户的系统是一个伸缩性很强的系统，允许工程分期投资、分期建设，不必改动系统的基本结构就可以从小规模，扩展到最大允许配置，特别适合建设周期较长的大型市政工程建设。此外，分布式的系统结构将任务分布到各节点上，使风险分散，保障了系统的高可靠性，不会因为单个站点的故障而...
