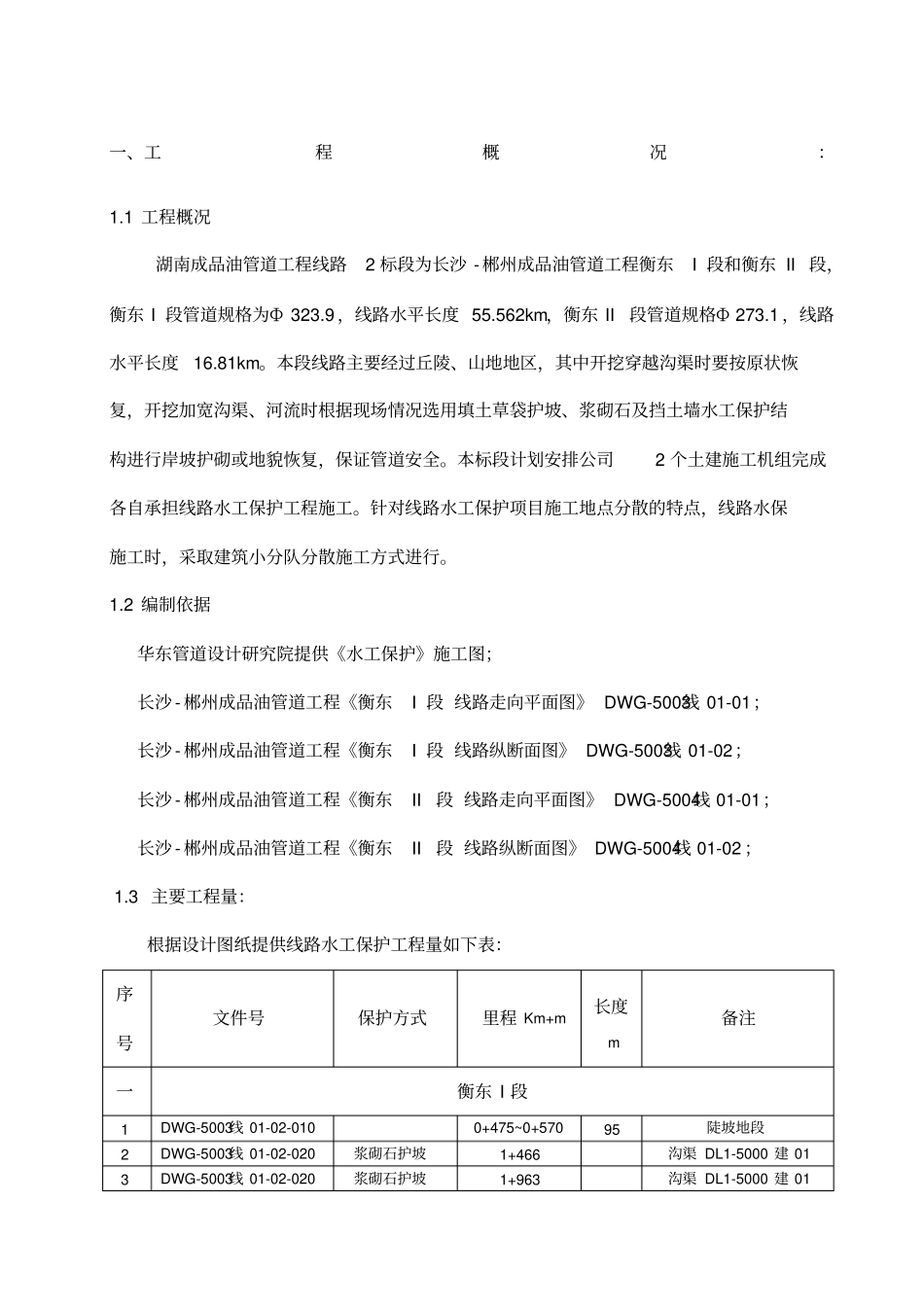

一、工程概况：1.1 工程概况湖南成品油管道工程线路2 标段为长沙 - 郴州成品油管道工程衡东I 段和衡东 II 段，衡东 I 段管道规格为Ф 323.9 ，线路水平长度 55.562km，衡东 II段管道规格Ф 273.1 ，线路水平长度16.81km。本段线路主要经过丘陵、山地地区，其中开挖穿越沟渠时要按原状恢复，开挖加宽沟渠、河流时根据现场情况选用填土草袋护坡、浆砌石及挡土墙水工保护结构进行岸坡护砌或地貌恢复，保证管道安全。本标段计划安排公司2 个土建施工机组完成各自承担线路水工保护工程施工。针对线路水工保护项目施工地点分散的特点，线路水保施工时，采取建筑小分队分散施工方式进行。1.2 编制依据华东管道设计研究院提供《水工保护》施工图；长沙 - 郴州成品油管道工程《衡东I 段 线路走向平面图》 DWG-5003线 01-01；长沙 - 郴州成品油管道工程《衡东I 段 线路纵断面图》 DWG-5003线 01-02；长沙 - 郴州成品油管道工程《衡东II段 线路走向平面图》 DWG-5004线 01-01；长沙 - 郴州成品油管道工程《衡东II段 线路纵断面图》 DWG-5004线 01-02 ； 1.3 主要工程量：根据设计图纸提供线路水工保护工程量如下表：序号文件号保护方式里程 Km+m长度m备注一衡东 I 段1 DWG-5003线 01-02-010 0+475~0+57095 陡坡地段2 DWG-5003线 01-02-020 浆砌石护坡1+466 沟渠 DL1-5000 建 01 3 DWG-5003线 01-02-020 浆砌石护坡1+963 沟渠 DL1-5000 建 01 4 DWG-5003线 01-02-050 浆砌石护坡4+429 沟渠 DL1-5000 建 01 5 DWG-5003线 01-02-060 浆砌石护坡5+410 沟渠 DL1-5000 建 01 6 DWG-5003线 01-02-060 浆砌石护坡5+492 沟渠 DL1-5000 建 01 7 DWG-5003线 01-02-070 6+466~6+770 304 陡坡地段8 DWG-5003线 01-02-080 7+043~7+208 165 陡坡地段9 DWG-5003线 01-02-080 7+380~7+540 160 陡坡地段10 DWG-5003线 01-02-110 浆砌石护坡10+763 沟渠11 DWG-5003线 01-02-140 草袋护坡13+618 池塘12 DWG-5003线 01-02-170 草袋护坡16+782 沟渠13 DWG-5003线 01-02-200 浆砌石护坡19+123 沟渠14 DWG-5003线 01-02-200 浆砌石护坡19+671 沟渠15 DWG-5003线 01-02-210 20+318~20+493175 陡坡地段16 DWG-5003线 01-02-230 浆砌石护坡22+399 沟渠17 DWG-5003线 01-02-230 浆砌石护坡22+752 沟渠18 DWG-5003线 01-02-230 浆砌石护坡22+...
