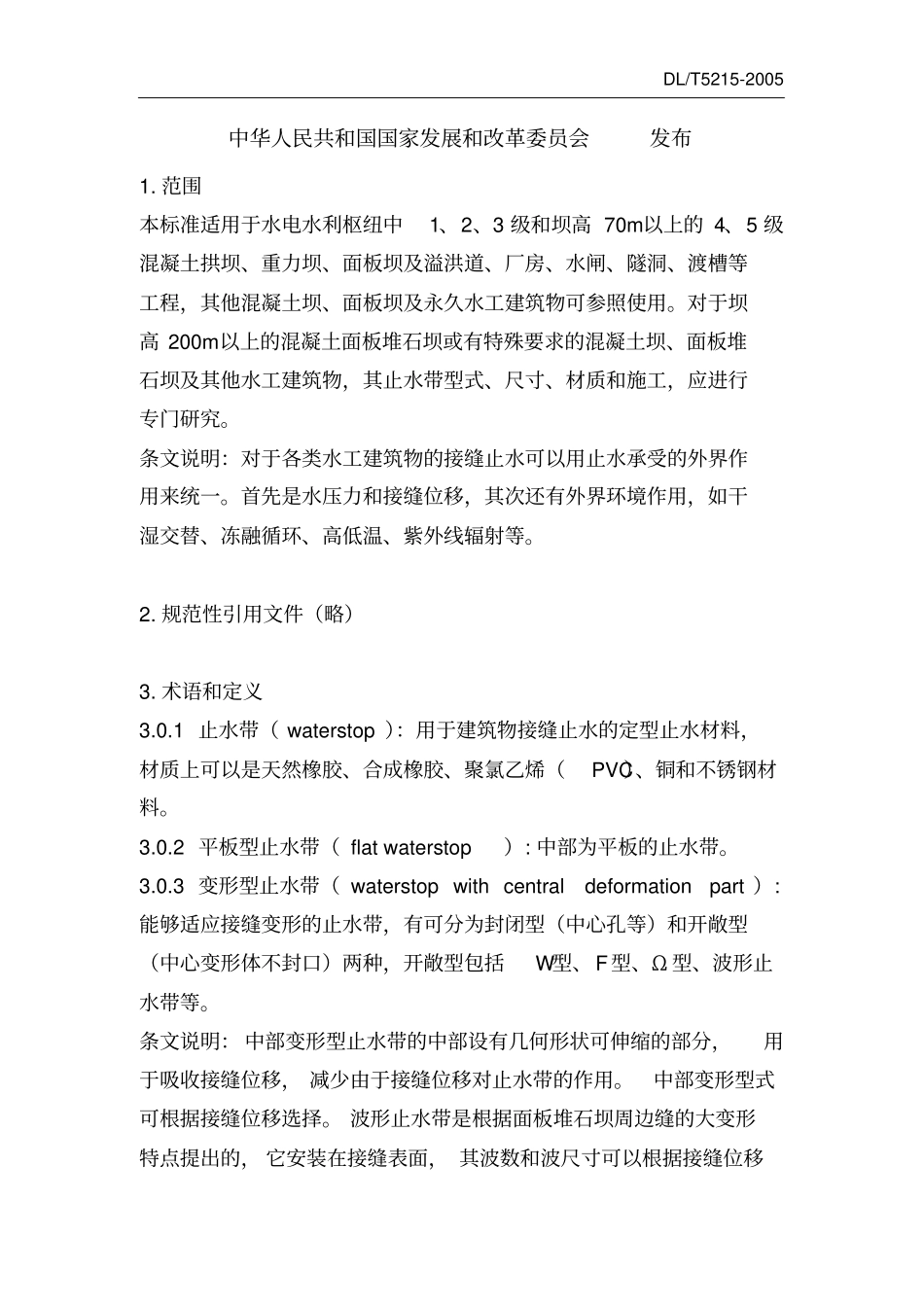

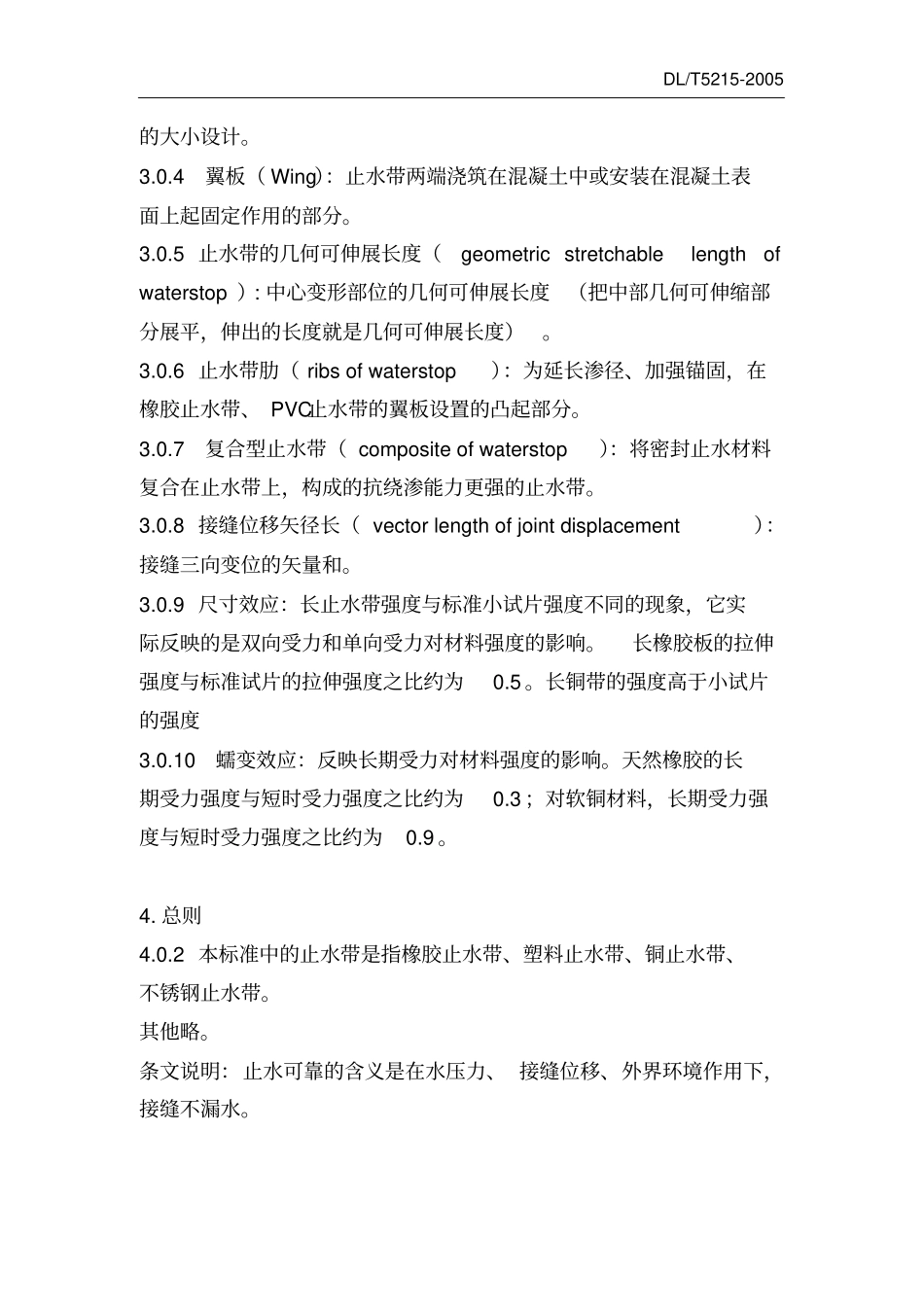

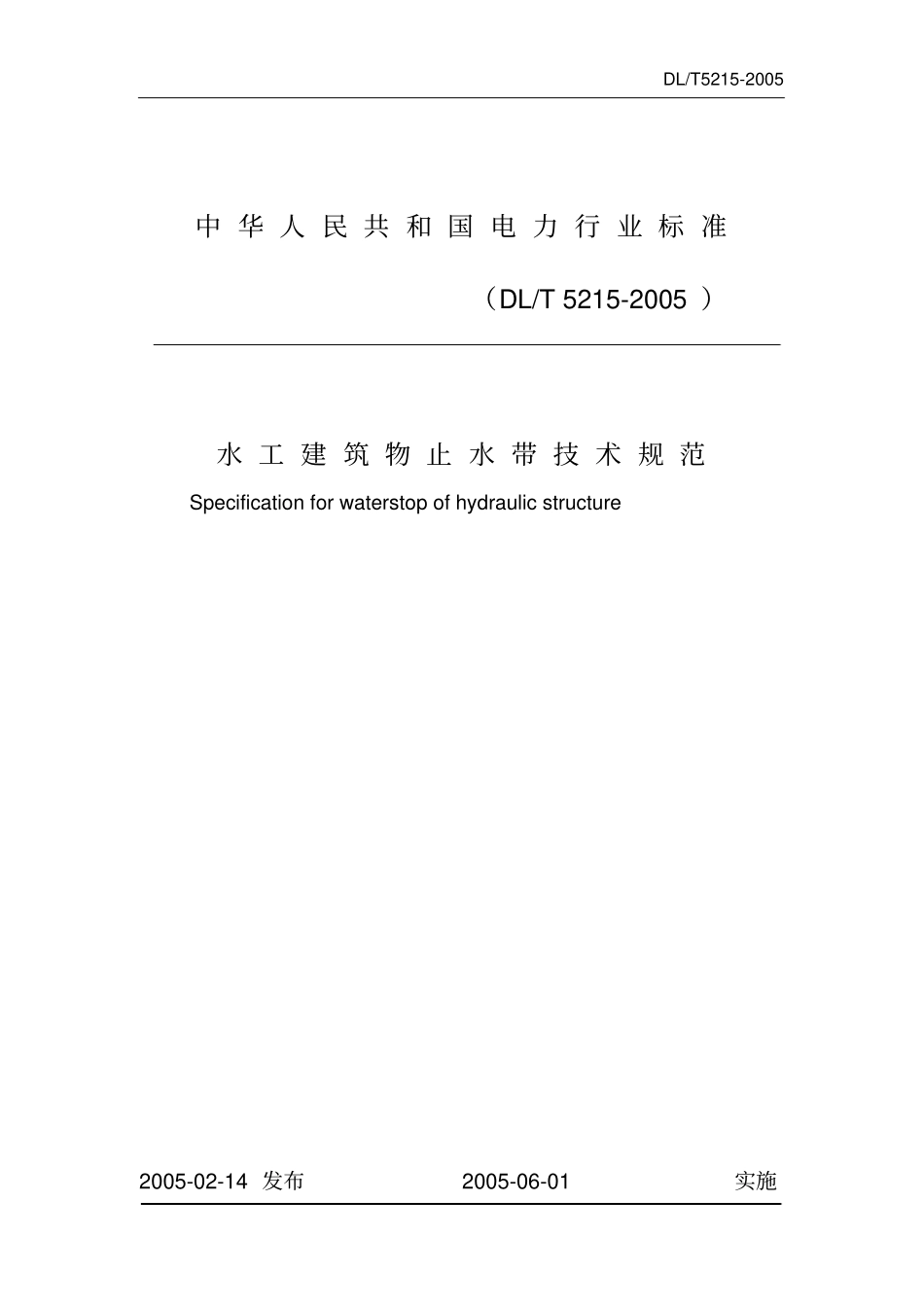

DL/T5215-2005 中 华 人 民 共 和 国 电 力 行 业 标 准（DL/T 5215-2005 ）水 工 建 筑 物 止 水 带 技 术 规 范Specification for waterstop of hydraulic structure 2005-02-14 发布 2005-06-01实施DL/T5215-2005 中华人民共和国国家发展和改革委员会发布1. 范围本标准适用于水电水利枢纽中1、2、3 级和坝高 70m以上的 4、5 级混凝土拱坝、重力坝、面板坝及溢洪道、厂房、水闸、隧洞、渡槽等工程，其他混凝土坝、面板坝及永久水工建筑物可参照使用。对于坝高 200m以上的混凝土面板堆石坝或有特殊要求的混凝土坝、面板堆石坝及其他水工建筑物，其止水带型式、尺寸、材质和施工，应进行专门研究。条文说明：对于各类水工建筑物的接缝止水可以用止水承受的外界作用来统一。首先是水压力和接缝位移，其次还有外界环境作用，如干湿交替、冻融循环、高低温、紫外线辐射等。2. 规范性引用文件（略）3. 术语和定义3.0.1 止水带（ waterstop ）：用于建筑物接缝止水的定型止水材料，材质上可以是天然橡胶、合成橡胶、聚氯乙烯（PVC）、铜和不锈钢材料。3.0.2 平板型止水带（ flat waterstop）: 中部为平板的止水带。3.0.3 变形型止水带（ waterstop with central deformation part ）:能够适应接缝变形的止水带，有可分为封闭型（中心孔等）和开敞型（中心变形体不封口）两种，开敞型包括W型、F 型、Ω 型、波形止水带等。条文说明： 中部变形型止水带的中部设有几何形状可伸缩的部分，用于吸收接缝位移， 减少由于接缝位移对止水带的作用。中部变形型式可根据接缝位移选择。 波形止水带是根据面板堆石坝周边缝的大变形特点提出的， 它安装在接缝表面， 其波数和波尺寸可以根据接缝位移DL/T5215-2005 的大小设计。3.0.4翼板（ Wing）：止水带两端浇筑在混凝土中或安装在混凝土表面上起固定作用的部分。3.0.5 止水带的几何可伸展长度（geometric stretchable length of waterstop ）: 中心变形部位的几何可伸展长度（把中部几何可伸缩部分展平，伸出的长度就是几何可伸展长度）。3.0.6 止水带肋（ ribs of waterstop）：为延长渗径、加强锚固，在橡胶止水带、 PVC止水带的翼板设置的凸起部分。3.0.7复合型止水带（ composite of waterstop）：将密封止水材料复合在止水带上，构成的抗绕渗能力更强的止水带。3.0.8 接缝位移矢径长（ vector length of joint displ...
