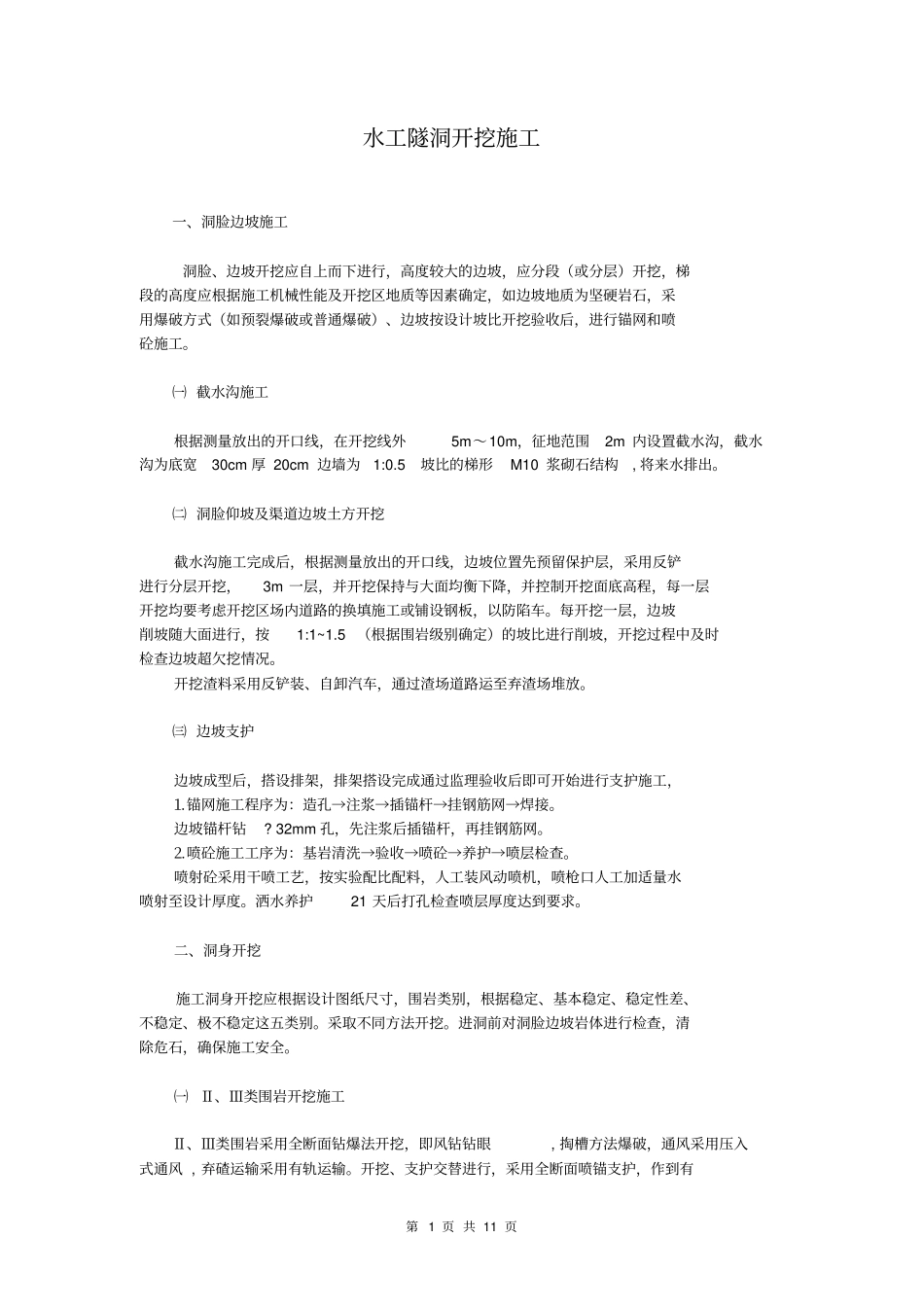

第 1 页 共 11 页水工隧洞开挖施工一、洞脸边坡施工洞脸、边坡开挖应自上而下进行，高度较大的边坡，应分段（或分层）开挖，梯段的高度应根据施工机械性能及开挖区地质等因素确定，如边坡地质为坚硬岩石，采用爆破方式（如预裂爆破或普通爆破）、边坡按设计坡比开挖验收后，进行锚网和喷砼施工。㈠ 截水沟施工根据测量放出的开口线，在开挖线外5m～10m，征地范围2m 内设置截水沟，截水沟为底宽30cm 厚 20cm 边墙为1:0.5坡比的梯形M10 浆砌石结构, 将来水排出。㈡ 洞脸仰坡及渠道边坡土方开挖截水沟施工完成后，根据测量放出的开口线，边坡位置先预留保护层，采用反铲进行分层开挖， 3m 一层，并开挖保持与大面均衡下降，并控制开挖面底高程，每一层开挖均要考虑开挖区场内道路的换填施工或铺设钢板，以防陷车。每开挖一层，边坡削坡随大面进行，按1:1~1.5 （根据围岩级别确定）的坡比进行削坡，开挖过程中及时检查边坡超欠挖情况。开挖渣料采用反铲装、自卸汽车，通过渣场道路运至弃渣场堆放。㈢ 边坡支护边坡成型后，搭设排架，排架搭设完成通过监理验收后即可开始进行支护施工，⒈锚网施工程序为：造孔→注浆→插锚杆→挂钢筋网→焊接。边坡锚杆钻? 32mm 孔，先注浆后插锚杆，再挂钢筋网。⒉喷砼施工工序为：基岩清洗→验收→喷砼→养护→喷层检查。喷射砼采用干喷工艺，按实验配比配料，人工装风动喷机，喷枪口人工加适量水喷射至设计厚度。洒水养护21 天后打孔检查喷层厚度达到要求。二、洞身开挖施工洞身开挖应根据设计图纸尺寸，围岩类别，根据稳定、基本稳定、稳定性差、不稳定、极不稳定这五类别。采取不同方法开挖。进洞前对洞脸边坡岩体进行检查，清除危石，确保施工安全。㈠ Ⅱ、Ⅲ类围岩开挖施工Ⅱ、Ⅲ类围岩采用全断面钻爆法开挖，即风钻钻眼, 掏槽方法爆破，通风采用压入式通风 , 弃碴运输采用有轨运输。开挖、支护交替进行，采用全断面喷锚支护，作到有第 2 页 共 11 页序施工，充分利用工作场地及设备。开挖后根据实际情况进行支护。Ⅱ、Ⅲ类围岩采用前面开挖掘进，后面喷锚支护跟进作业进行的方法。在隧洞有限的空间内，相互干扰较大。对锚、喷、网的作业安排不能与掘进的钻爆、出碴干扰。故对锚杆和挂网安排在掘进的出碴过程中进行，对喷射砼作业安排在掘进的钻眼装药过程中进行。锚、喷、网的作业台架采用工字钢焊接的门架式，其下面可以穿过通行人员和小型车辆。围岩开挖施工工艺：布孔---钻孔 ...
