水平角的测量VIP免费

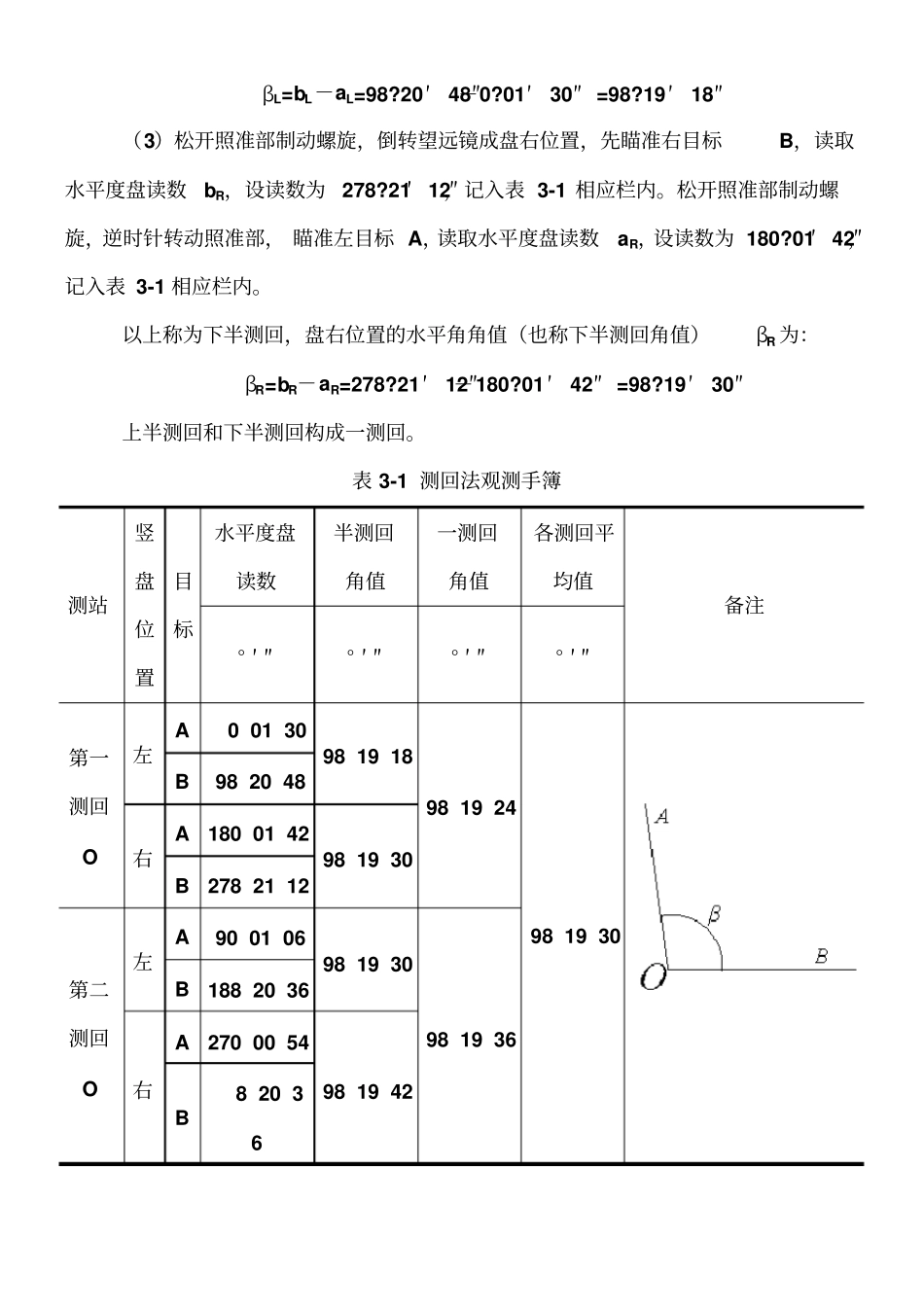

水平角的测量方法一、测回法1．测回法的观测方法（测回法适用于观测两个方向之间的单角）如图 3-9 所示，设 O 为测站点， A、B 为观测目标，用测回法观测OA 与OB 两方向之间的水平角β，具体施测步骤如下。（1）在测站点 O 安置经纬仪，在A、B 两点竖立测杆或测钎等，作为目标标志。（2）将仪器置于盘左位置，转动照准部，先瞄准左目标A，读取水平度盘读数 aL，设读数为 0?01′ 30″，记入水平角观测手簿表3-1 相应栏内。松开照准部制动螺旋，顺时针转动照准部， 瞄准右目标 B，读取水平度盘读数bL，设读数为 98?20′ 48″，记入表 3-1 相应栏内。以上称为上半测回，盘左位置的水平角角值（也称上半测回角值）βL 为：βL=bL－aL=98?20′48″－0?01′30″ =98?19′18″（3）松开照准部制动螺旋，倒转望远镜成盘右位置，先瞄准右目标B，读取水平度盘读数bR，设读数为278?21′ 12″，记入表 3-1 相应栏内。松开照准部制动螺旋，逆时针转动照准部， 瞄准左目标 A，读取水平度盘读数aR，设读数为 180?01′ 42″，记入表 3-1 相应栏内。以上称为下半测回，盘右位置的水平角角值（也称下半测回角值）βR 为：βR=bR－aR=278?21′12″－180?01′42″ =98?19′30″上半测回和下半测回构成一测回。表 3-1 测回法观测手簿测站竖盘位置目标水平度盘读数半测回角值一测回角值各测回平均值备注° ′ ″° ′ ″° ′ ″° ′ ″第一测回O左A 0 01 3098 19 1898 19 2498 19 30B 98 20 48右A180 01 4298 19 30B278 21 12第二测回O左A 90 01 0698 19 3098 19 36B188 20 36右A270 00 5498 19 42B8 20 36（4）对于 DJ6 型光学经纬仪，如果上、下两半测回角值之差不大于±40″，认为观测合格。此时，可取上、下两半测回角值的平均值作为一测回角值β。在本例中，上、下两半测回角值之差为：△β=βL－βR=98?19′18″－98?19′30″ =－12″一测回角值为：98?19′18″ +98?19′30″98?19′24″将结果记入表 3-1 相应栏内。注意：由于水平度盘是顺时针刻划和注记的，所以在计算水平角时，总是用右目标的读数减去左目标的读数，如果不够减，则应在右目标的读数上加上360?，再减去左目标的读数，决不可以倒过来减。当测角精度要求较高时，需对一个角度观测多个测回，应根据测回数n，以180?/n 的差值，安置水平度盘读数。例如，当测回数n=2 时，第一测回的起始方向读数可安置在略大...
