水杯盖塑料模具设计说明书VIP免费

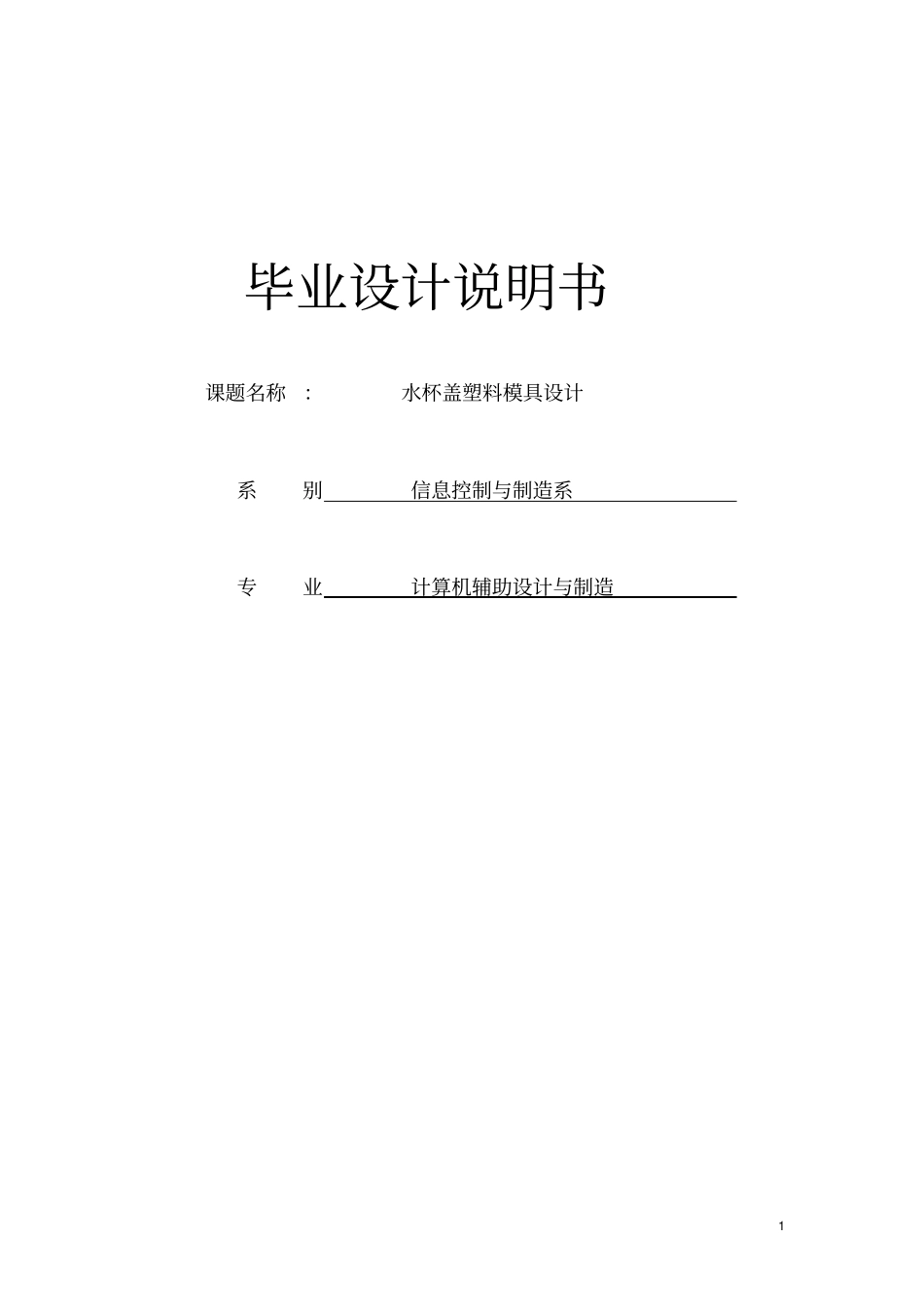

水杯盖塑料模具设计说明书_第1页
1/23

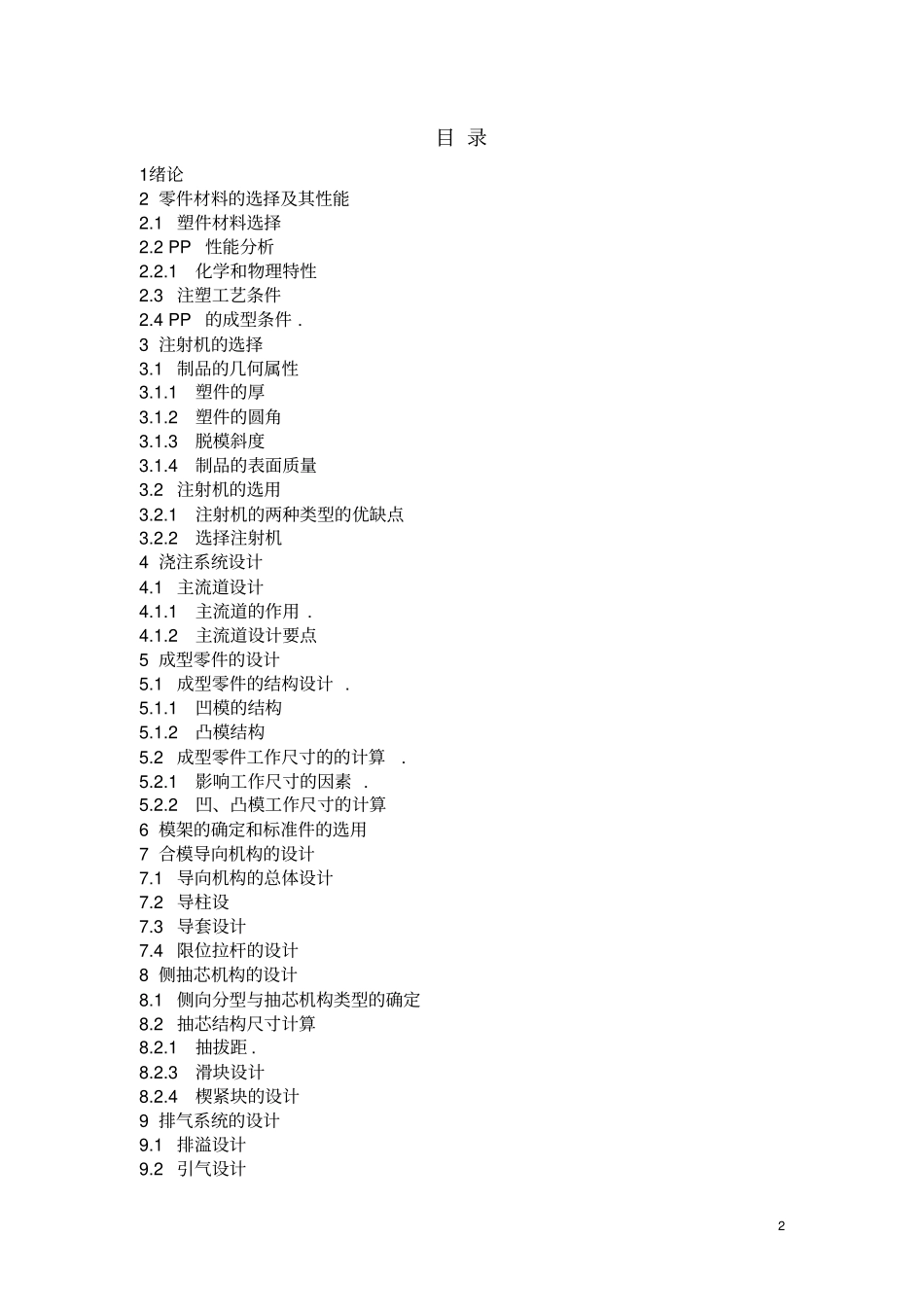

水杯盖塑料模具设计说明书_第2页
2/23

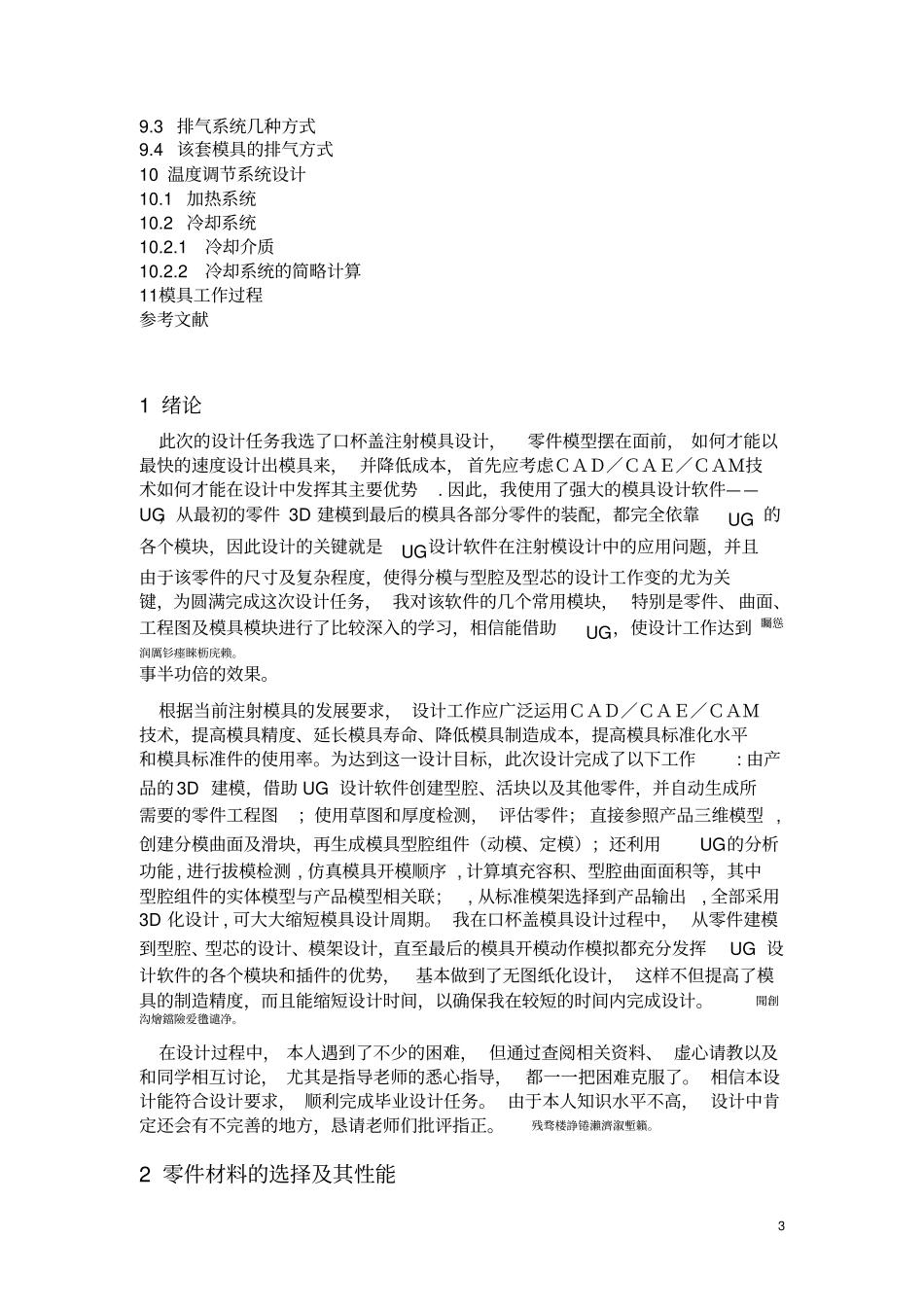

水杯盖塑料模具设计说明书_第3页
3/23
1 毕业设计说明书课题名称:水杯盖塑料模具设计系别信息控制与制造系专业计算机辅助设计与制造2 目 录1绪论2 零件材料的选择及其性能2.1 塑件材料选择2.2 PP 性能分析2.2.1 化学和物理特性2.3 注塑工艺条件2.4 PP 的成型条件 . 3 注射机的选择3.1 制品的几何属性3.1.1 塑件的厚3.1.2 塑件的圆角3.1.3 脱模斜度3.1.4 制品的表面质量3.2 注射机的选用3.2.1 注射机的两种类型的优缺点3.2.2 选择注射机4 浇注系统设计4.1 主流道设计4.1.1 主流道的作用 . 4.1.2 主流道设计要点5 成型零件的设计5.1 成型零件的结构设计 . 5.1.1 凹模的结构5.1.2 凸模结构5.2 成型零件工作尺寸的的计算. 5.2.1 影响工作尺寸的因素 . 5.2.2 凹、凸模工作尺寸的计算6 模架的确定和标准件的选用7 合模导向机构的设计7.1 导向机构的总体设计7.2 导柱设7.3 导套设计7.4 限位拉杆的设计8 侧抽芯机构的设计8.1 侧向分型与抽芯机构类型的确定8.2 抽芯结构尺寸计算8.2.1 抽拔距 . 8.2.3 滑块设计8.2.4 楔紧块的设计9 排气系统的设计9.1 排溢设计9.2 引气设计3 9.3 排气系统几种方式9.4 该套模具的排气方式10 温度调节系统设计10.1 加热系统10.2 冷却系统10.2.1 冷却介质10.2.2 冷却系统的简略计算11模具工作过程参考文献1 绪论此次的设计任务我选了口杯盖注射模具设计,零件模型摆在面前, 如何才能以最快的速度设计出模具来, 并降低成本, 首先应考虑CAD/CAE/CAM技术如何才能在设计中发挥其主要优势. 因此,我使用了强大的模具设计软件——UG,从最初的零件 3D 建模到最后的模具各部分零件的装配,都完全依靠UG 的各个模块,因此设计的关键就是UG设计软件在注射模设计中的应用问题,并且由于该零件的尺寸及复杂程度,使得分模与型腔及型芯的设计工作变的尤为关键,为圆满完成这次设计任务, 我对该软件的几个常用模块, 特别是零件、 曲面、工程图及模具模块进行了比较深入的学习,相信能借助UG,使设计工作达到 矚慫润厲钐瘗睞枥庑赖。事半功倍的效果。根据当前注射模具的发展要求, 设计工作应广泛运用CAD/CAE/CAM技术,提高模具精度、延长模具寿命、降低模具制造成本,提高模具标准化水平和模具标准件的使用率。为达到这一设计目标,此次设计完成了以下工作: 由产品的 3D 建模,借助 UG 设计软件创建型腔、活块以及其他零件,并自动生成所需要的零件工程图;使用...
