水泥回转窑物料平衡、热平衡与热效率计算方法VIP免费

水泥回转窑物料平衡、热平衡与热效率计算方法_第1页
1/30
水泥回转窑物料平衡、热平衡与热效率计算方法_第2页
2/30
水泥回转窑物料平衡、热平衡与热效率计算方法_第3页
3/30

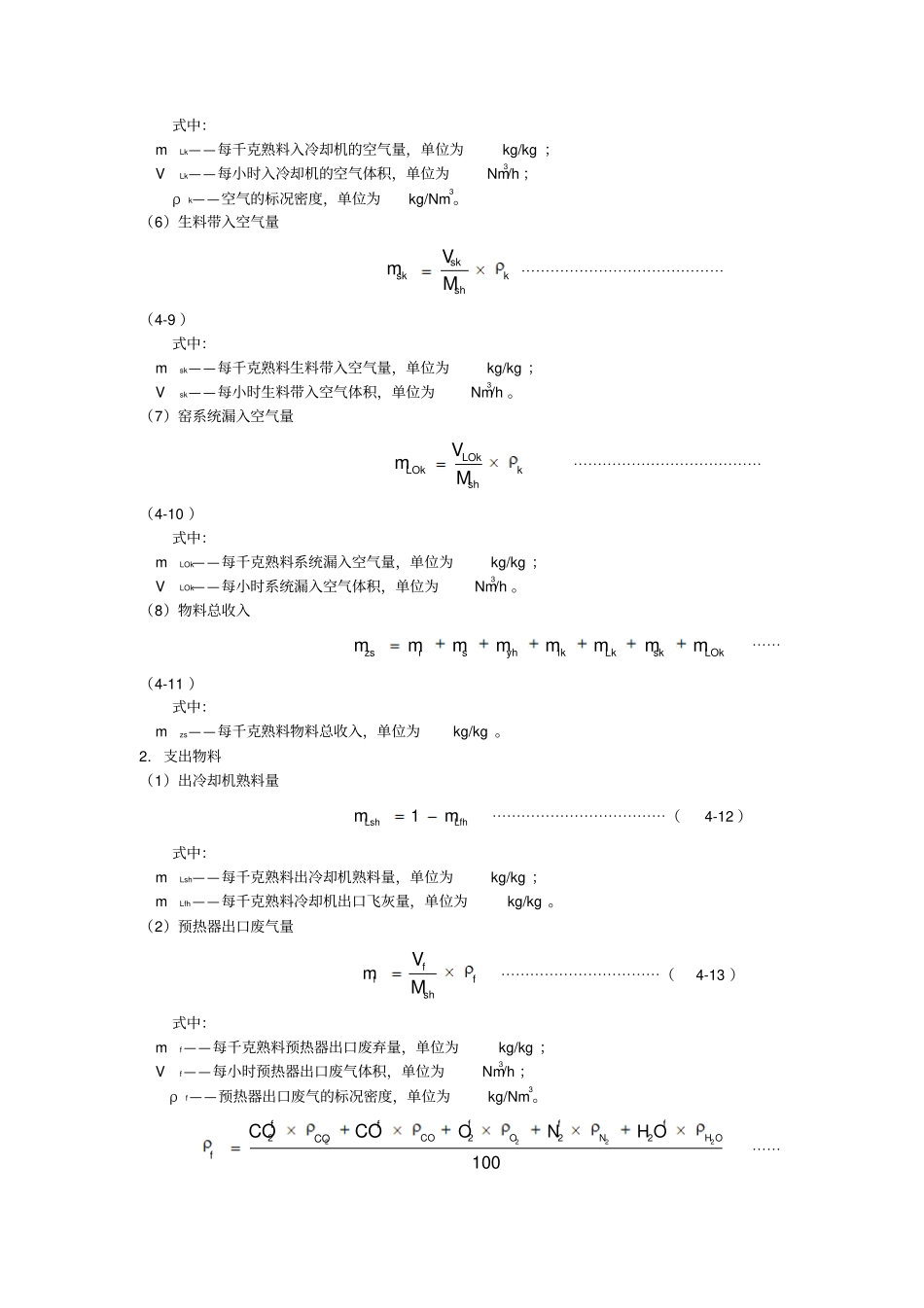

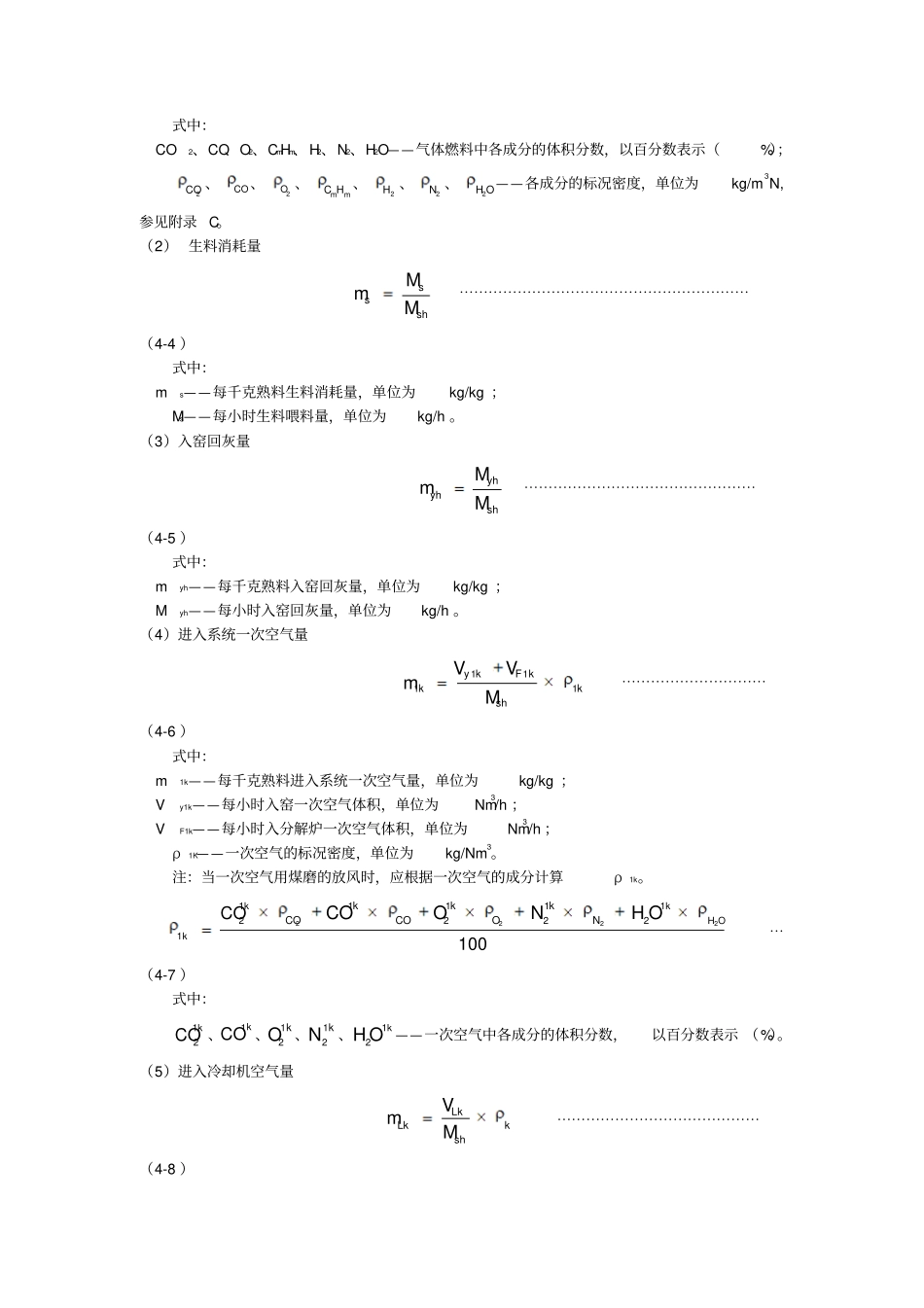

水泥工业窑热能平衡4.1.6.1 水泥工业窑热能平衡的基本概念熟料烧成综合能耗 comprehensive energy consumption of clinker burning熟料烧成综合能耗指烧成系统在标定期间内,实际消耗的各种能源实物量按规定的计算方法和单位分别折算成标准煤的总和,单位为千克(kg)。熟料烧成热耗 heat consumption of clinker burning 熟料烧成热耗指单位熟料产量下消耗的燃料燃烧热,单位为千焦每千克(kJ/kg )。回转窑系统热效率 heat efficiency of rotary kiln system 回转窑系统热效率指单位质量熟料的形成热与燃料(包括生料中可燃物质)燃烧放出热量的比值,以百分数表示(%)。根据热平衡参数测定结果计算,热平衡参数的测定按JC/T733 规定的方法进行。窑的主要设备情况及热平衡测定结果记录表参见附录A。熟料形成热的理论计算方法参见附录 B4.1.6.2 水泥回转窑物料平衡物料平衡计算的范围是从冷却机熟料出口到预热器废弃出口(即包括冷却机、回转窑、分解炉和预热器系统)并考虑了窑灰回窑操作的情况。物料基础: 1kg 熟料 1. 收入部分(1)燃料消耗量1)固体或液体燃料消耗量yrFrrshMMmM⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(4-1 )式中: mr——每千克熟料燃料消耗量,单位为kg/kg ; Myr ——每小时如窑燃料量,单位为kg/h ; MFr——每小时入分解炉燃料量,单位为kg/h ; Msh——每小时熟料产量,单位为kg/h 。2) 气体燃料消耗量rrrshVmM⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(4-2 )式中: V y—— 每小时气体燃料消耗体积,单位为Nm3/h ;r ——气体燃料的标况密度,单位为kg/Nm3。2222222O222OC100mmCOCOmmC HHNH OrCOCOHHNH O⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(4-3) 式中: CO2、CO、O2、CmHm、H2、N2、H2O——气体燃料中各成分的体积分数,以百分数表示(%);2CO 、CO、2O 、mmC H 、2H 、2N 、2H O——各成分的标况密度,单位为kg/m3N,参见附录 C。(2) 生料消耗量ssshMmM⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ (4-4 )式中: ms——每千克熟料生料消耗量,单位为kg/kg ;Ms——每小时生料喂料量,单位为kg/h 。(3)入窑回灰量yhyhshMmM⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(4-5 )式中: myh——每千克熟料入窑回灰量,单位为kg/kg ; Myh——每小时入窑回灰量,单位为kg/h 。(4)进入系统一次空气量1111y kF kkkshVVmM⋯⋯⋯⋯⋯⋯...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

水泥回转窑物料平衡、热平衡与热效率计算方法
