水泵与水泵站基本理2重点讲义资料VIP免费

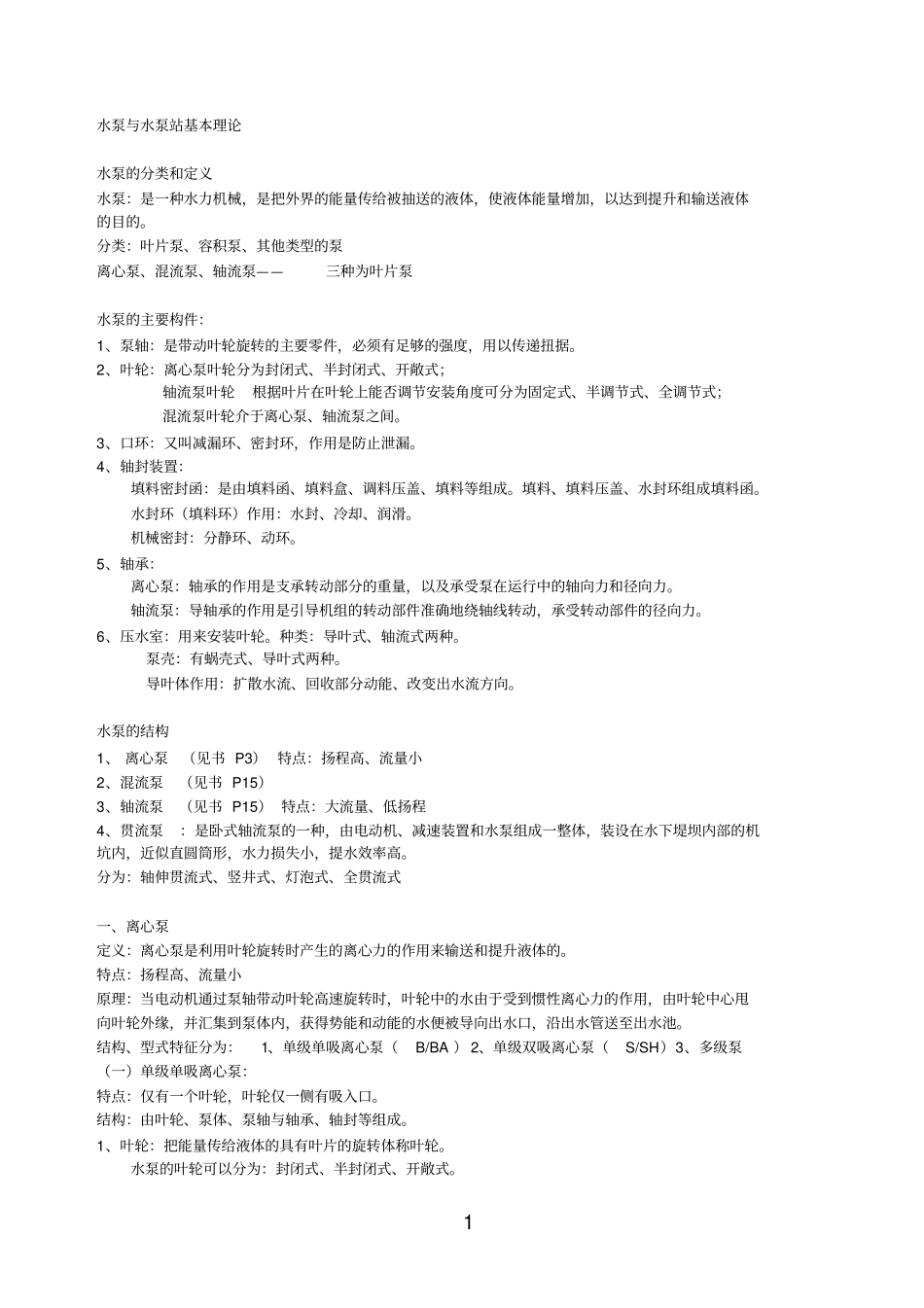

水泵与水泵站基本理2重点讲义资料_第1页
1/8
水泵与水泵站基本理2重点讲义资料_第2页
2/8

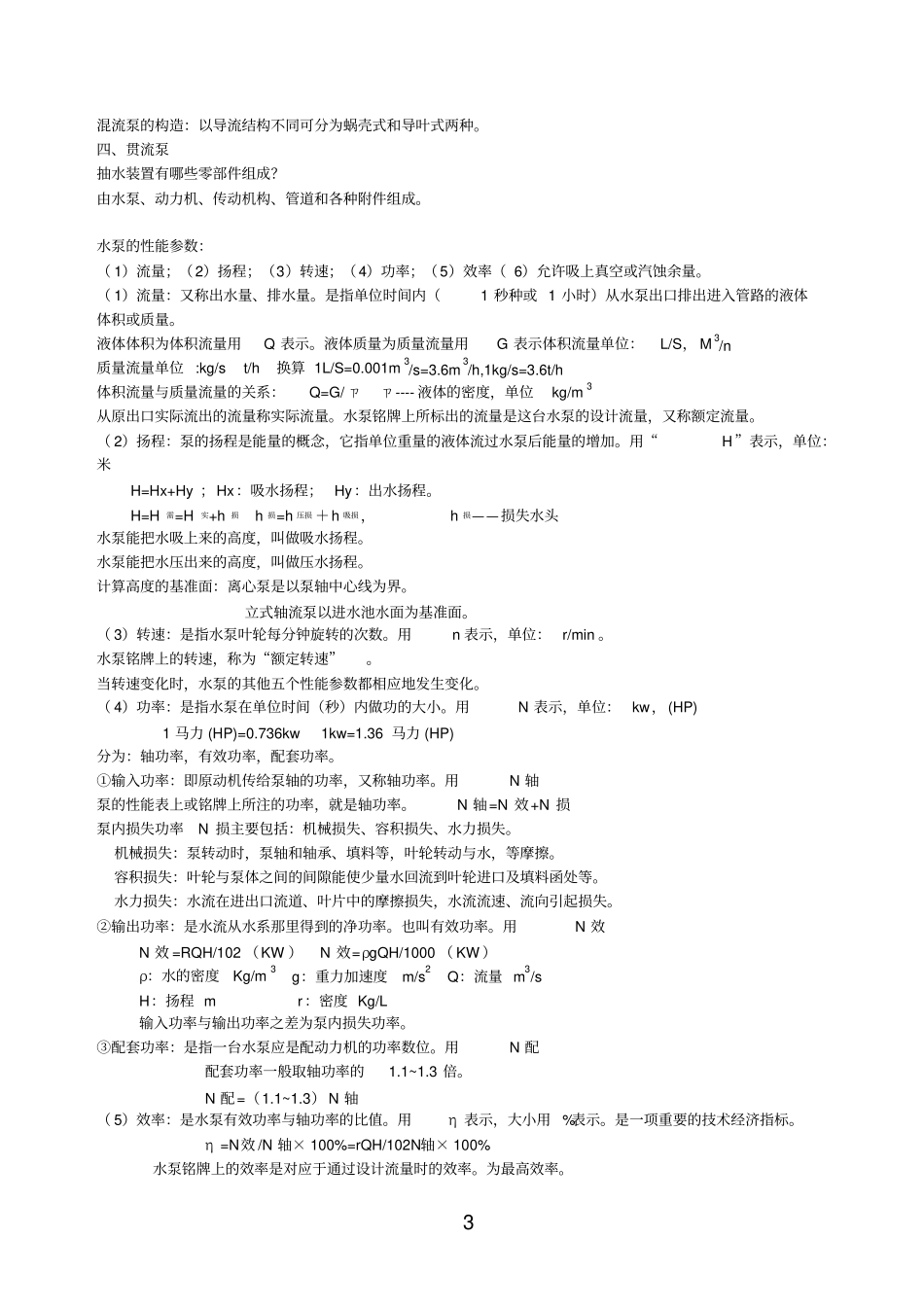

水泵与水泵站基本理2重点讲义资料_第3页
3/8
1 水泵与水泵站基本理论水泵的分类和定义水泵:是一种水力机械,是把外界的能量传给被抽送的液体,使液体能量增加,以达到提升和输送液体的目的。分类:叶片泵、容积泵、其他类型的泵离心泵、混流泵、轴流泵——三种为叶片泵水泵的主要构件:1、泵轴:是带动叶轮旋转的主要零件,必须有足够的强度,用以传递扭据。2、叶轮:离心泵叶轮分为封闭式、半封闭式、开敞式;轴流泵叶轮根据叶片在叶轮上能否调节安装角度可分为固定式、半调节式、全调节式;混流泵叶轮介于离心泵、轴流泵之间。3、口环:又叫减漏环、密封环,作用是防止泄漏。4、轴封装置:填料密封函:是由填料函、填料盒、调料压盖、填料等组成。填料、填料压盖、水封环组成填料函。水封环(填料环)作用:水封、冷却、润滑。机械密封:分静环、动环。5、轴承:离心泵:轴承的作用是支承转动部分的重量,以及承受泵在运行中的轴向力和径向力。轴流泵:导轴承的作用是引导机组的转动部件准确地绕轴线转动,承受转动部件的径向力。6、压水室:用来安装叶轮。种类:导叶式、轴流式两种。泵壳:有蜗壳式、导叶式两种。导叶体作用:扩散水流、回收部分动能、改变出水流方向。水泵的结构1、 离心泵(见书 P3) 特点:扬程高、流量小2、混流泵(见书 P15)3、轴流泵(见书 P15) 特点:大流量、低扬程4、贯流泵:是卧式轴流泵的一种,由电动机、减速装置和水泵组成一整体,装设在水下堤坝内部的机坑内,近似直圆筒形,水力损失小,提水效率高。分为:轴伸贯流式、竖井式、灯泡式、全贯流式一、离心泵定义:离心泵是利用叶轮旋转时产生的离心力的作用来输送和提升液体的。特点:扬程高、流量小原理:当电动机通过泵轴带动叶轮高速旋转时,叶轮中的水由于受到惯性离心力的作用,由叶轮中心甩向叶轮外缘,并汇集到泵体内,获得势能和动能的水便被导向出水口,沿出水管送至出水池。结构、型式特征分为:1、单级单吸离心泵(B/BA ) 2、单级双吸离心泵(S/SH)3、多级泵(一)单级单吸离心泵:特点:仅有一个叶轮,叶轮仅一侧有吸入口。结构:由叶轮、泵体、泵轴与轴承、轴封等组成。1、叶轮:把能量传给液体的具有叶片的旋转体称叶轮。水泵的叶轮可以分为:封闭式、半封闭式、开敞式。2 2、 泵体:泵体分进水接管、螺旋型压 水室和出水接管,它们与叶轮一起组成了水泵的过水流道。3、 泵轴与轴承:泵轴:是带动叶轮旋转的主要零件,必须有足够的强度。它的一端固定叶轮,另一端装联轴器...
