水泵站新建工程立式轴流泵安装施工组织设计方案VIP免费

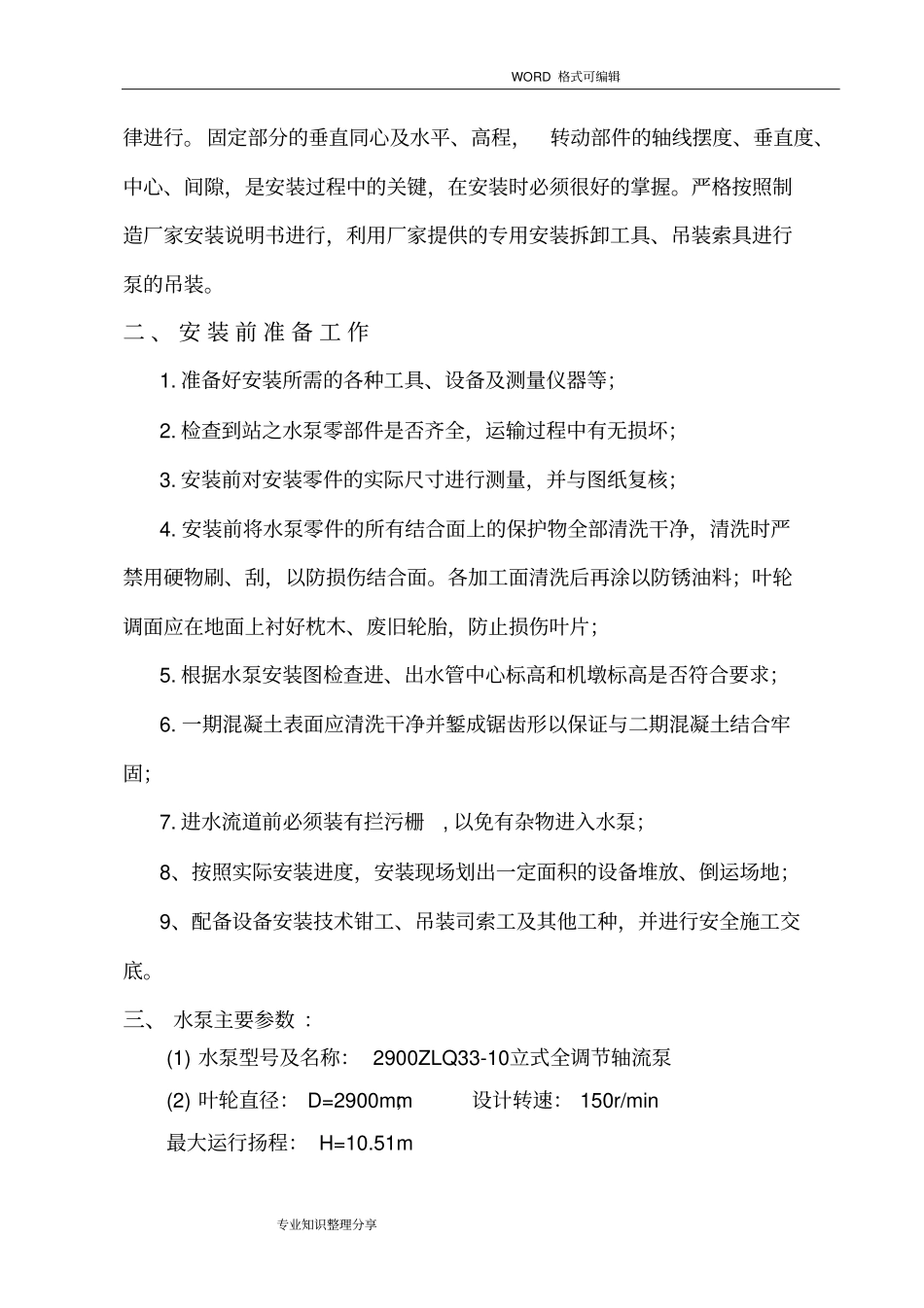

WORD 格式可编辑专业知识整理分享立式全调节轴流泵安装施工方案编制：日期：WORD 格式可编辑专业知识整理分享第一章工程概况螺 山 泵 站 为 洪 湖 水 位 达 到 一 定 水 位 后 ，将 洪 湖 水 抽 到 长 江里 ， 已 保 证 洪 湖 安 全 的 设 施 。 泵 站 设 2900ZLQ33-10立式全调节轴流泵 6 台。该站水泵为大型立式全调节轴流泵，水泵由叶轮、主轴、导轴承、主轴密封、水箱、泵体部件、基础件等组成。泵体部分由进水锥管、叶轮室、导叶体、导叶过渡套、导叶帽、导流嘴、等组成；基础部件包括进水基础环、导叶体基础环、导流嘴基础环、调整垫铁、地脚螺栓等。每台包括电机总重约128 吨，其中电机重约48 吨。泵叶轮直径2900mm,叶片 数量为 5 片/ 台，其型面几何形状尺寸严格按模型叶片相似放大，叶片采用ZG0Cr13Ni4Mo不锈钢单片整铸。轴长度8.69 米，轴直径 448mm，轴总重 7.1 吨，轴材料材料20SiMn 锻造。电机由专业生产厂家生产，单台重约48 吨。泵 站 内 设 有 两 台 50 吨 行 车 ， 泵 件 安 装 主 要 利 用 行 车 吊 装 ， 电机 吊 装 根 据 现 场 实 际 情 况 ， 经 计 算 确 定 吊 装 专 项 施 工 方 案 。第二章泵体安装一 、 安 装 说 明根据该泵的结构特点，水泵不能总装出厂，只能进行某些零件的部装、套装和做一些必要的试验，完整的装配和调整工作均在工地进行。大型立式泵的安装，一般根据由下而上，先水泵后电机，先固定部分后转动部分的规WORD 格式可编辑专业知识整理分享律进行。固定部分的垂直同心及水平、高程，转动部件的轴线摆度、垂直度、中心、间隙，是安装过程中的关键，在安装时必须很好的掌握。严格按照制造厂家安装说明书进行，利用厂家提供的专用安装拆卸工具、吊装索具进行泵的吊装。二 、 安 装 前 准 备 工 作1. 准备好安装所需的各种工具、设备及测量仪器等；2. 检查到站之水泵零部件是否齐全，运输过程中有无损坏；3. 安装前对安装零件的实际尺寸进行测量，并与图纸复核；4. 安装前将水泵零件的所有结合面上的保护物全部清洗干净，清洗时严禁用硬物刷、刮，以防损伤结合面。各加工面清洗后再涂以防锈油料；叶轮调面应在地面上衬好枕木、废旧轮胎，防止损伤叶片；5. 根据水泵安装图检查进、出水管中心标高和机墩标高是否符合要求；6. 一期混凝土表面应清洗干净并錾成锯齿形以保证与二...
