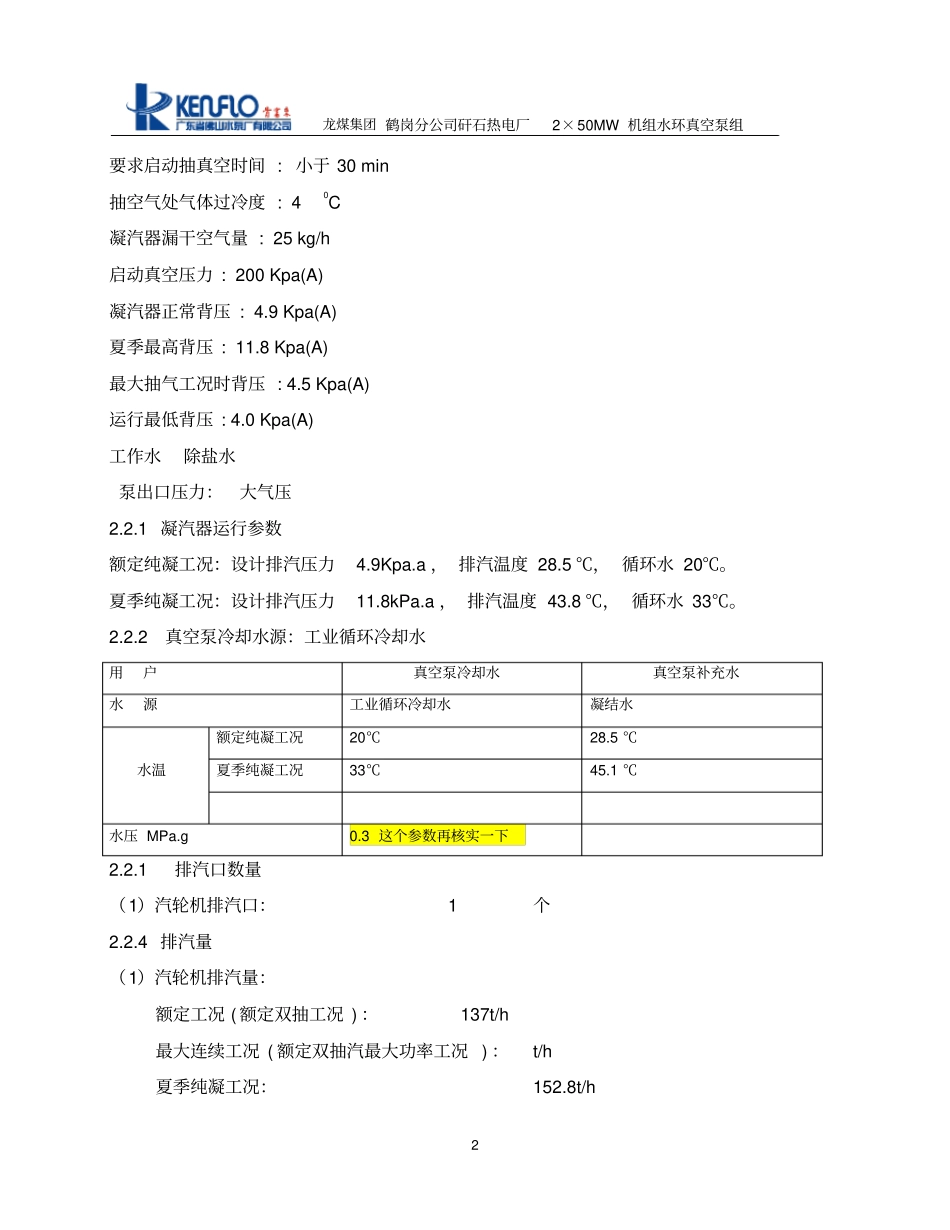

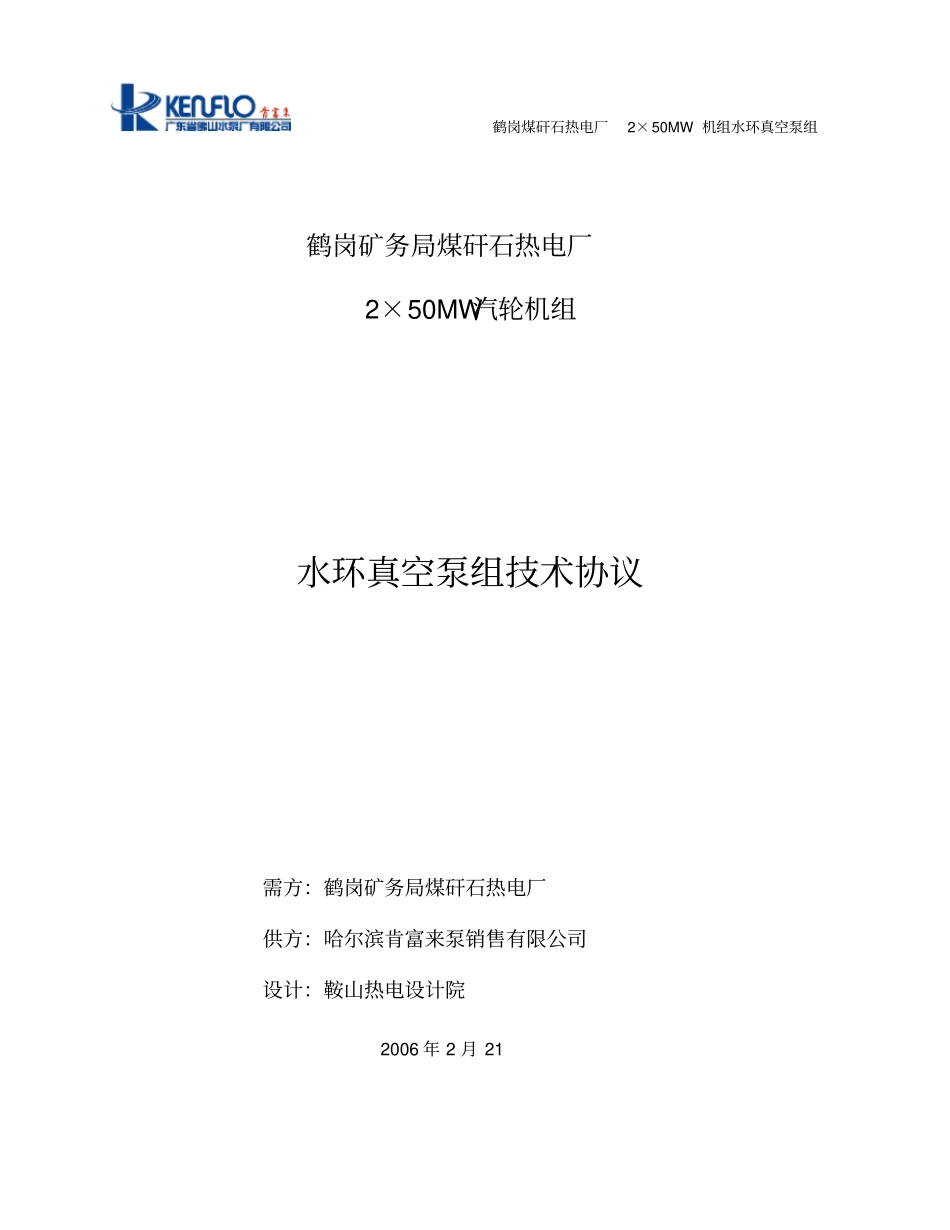

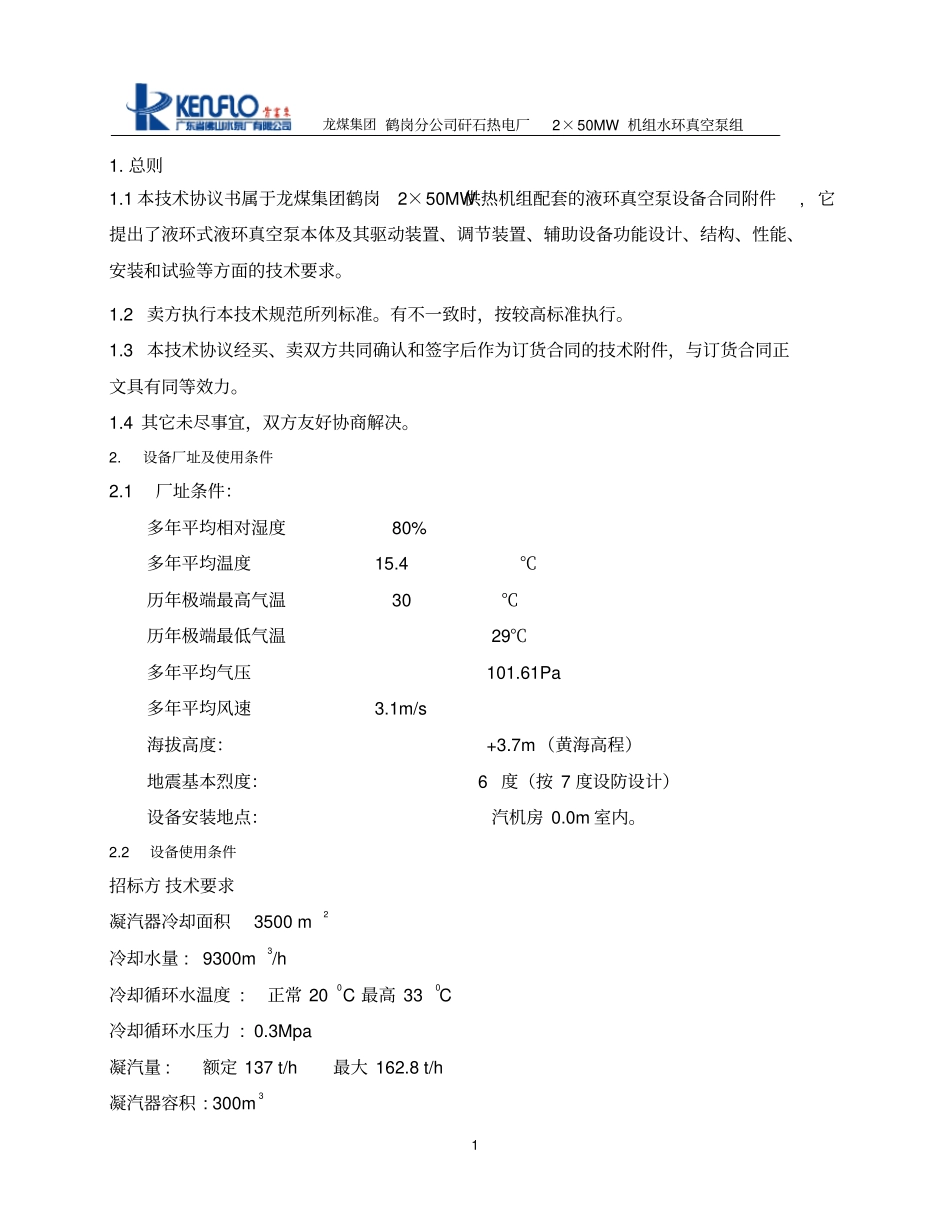

鹤岗煤矸石热电厂2×50MW 机组水环真空泵组鹤岗矿务局煤矸石热电厂2×50MW汽轮机组水环真空泵组技术协议需方：鹤岗矿务局煤矸石热电厂供方：哈尔滨肯富来泵销售有限公司设计：鞍山热电设计院2006 年 2 月 21龙煤集团 鹤岗分公司矸石热电厂2×50MW 机组水环真空泵组11. 总则1.1 本技术协议书属于龙煤集团鹤岗2×50MW供热机组配套的液环真空泵设备合同附件, 它提出了液环式液环真空泵本体及其驱动装置、调节装置、辅助设备功能设计、结构、性能、安装和试验等方面的技术要求。1.2 卖方执行本技术规范所列标准。有不一致时，按较高标准执行。1.3 本技术协议经买、卖双方共同确认和签字后作为订货合同的技术附件，与订货合同正文具有同等效力。1.4 其它未尽事宜，双方友好协商解决。2. 设备厂址及使用条件2.1 厂址条件：多年平均相对湿度 80% 多年平均温度 15.4℃历年极端最高气温 30℃历年极端最低气温29℃多年平均气压 101.61Pa 多年平均风速 3.1m/s 海拔高度： +3.7m（黄海高程）地震基本烈度： 6 度（按 7 度设防设计）设备安装地点：汽机房 0.0m 室内。2.2 设备使用条件招标方 技术要求凝汽器冷却面积 3500 m2冷却水量 : 9300m3/h 冷却循环水温度 : 正常 20 0C 最高 33 0C 冷却循环水压力 : 0.3Mpa 凝汽量 : 额定 137 t/h 最大 162.8 t/h 凝汽器容积 : 300m3龙煤集团 鹤岗分公司矸石热电厂2×50MW 机组水环真空泵组2要求启动抽真空时间 : 小于 30 min 抽空气处气体过冷度 : 4 0C 凝汽器漏干空气量 : 25 kg/h 启动真空压力 : 200 Kpa(A) 凝汽器正常背压 : 4.9 Kpa(A) 夏季最高背压 : 11.8 Kpa(A) 最大抽气工况时背压 : 4.5 Kpa(A) 运行最低背压 : 4.0 Kpa(A) 工作水除盐水泵出口压力：大气压2.2.1 凝汽器运行参数额定纯凝工况：设计排汽压力4.9Kpa.a ， 排汽温度 28.5 ℃， 循环水 20℃。夏季纯凝工况：设计排汽压力11.8kPa.a ， 排汽温度 43.8 ℃， 循环水 33℃。2.2.2 真空泵冷却水源：工业循环冷却水用户真空泵冷却水真空泵补充水水源工业循环冷却水凝结水水温额定纯凝工况20℃28.5 ℃夏季纯凝工况33℃45.1 ℃水压 MPa.g 0.3 这个参数再核实一下2.2.1排汽口数量（1）汽轮机排汽口： 1个2.2.4 排汽量（1）汽轮机排汽量：额定工况 ( 额定双抽工况 ) ： 137t/h 最大连续工况 ( 额定双抽汽最大功率工况 ) ：t/h 夏...
