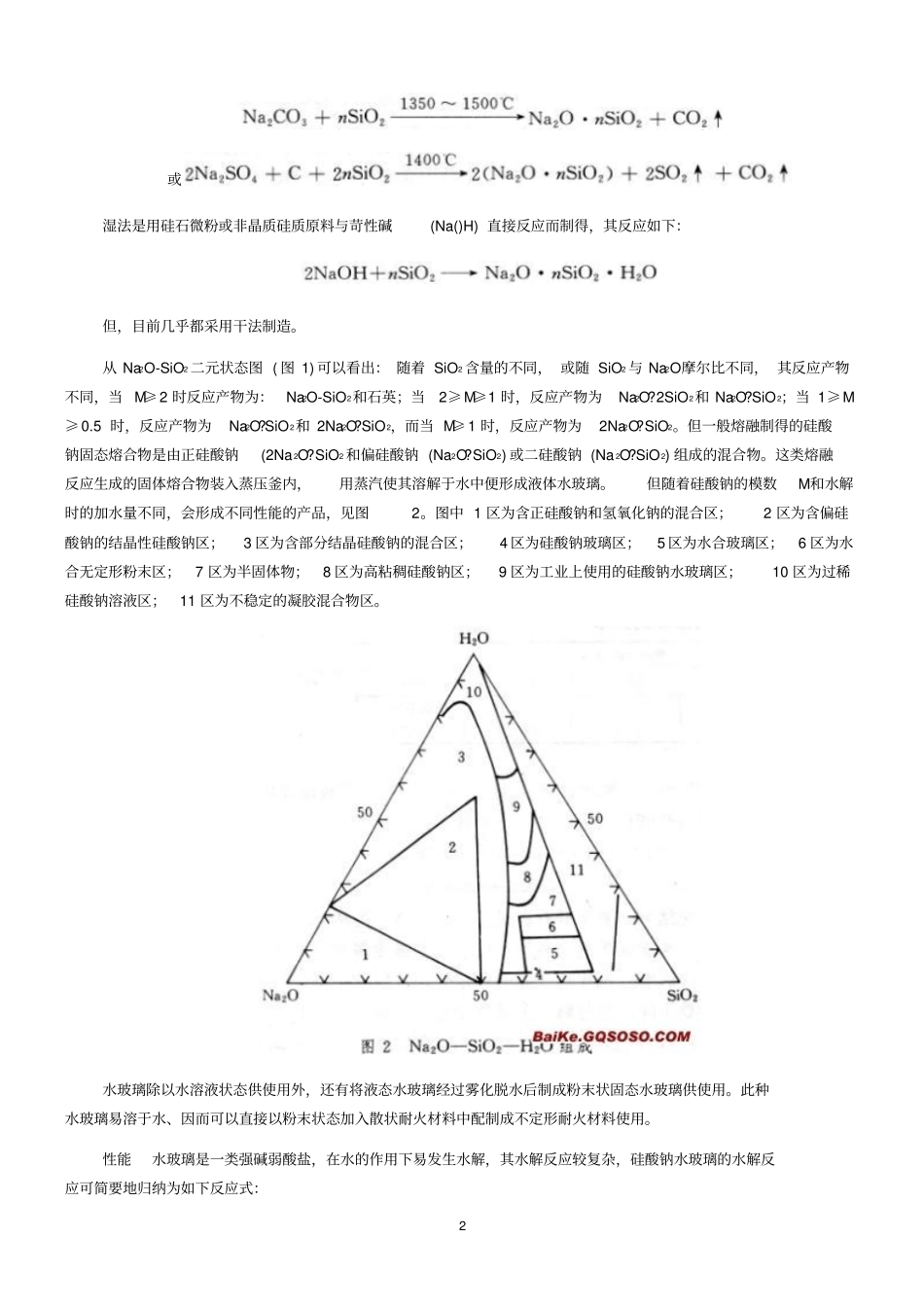

1 水玻璃结合剂 (water glass blinder) 一种无机材料的胶结剂。又称泡花碱。 此类碱金属硅酸盐是用石英砂与钠、或钾、 或锂的碳酸盐 ( 或硫酸盐 )熔融反应而制得。其化学通式为R2O?nSiO2?mH2O，R2O指碱金属氧化物，如Na2O、K2O、Li 2O；n 指 SiO2 摩尔数； m指所含 H2O摩尔数。这类碱金属硅酸盐溶于水中会水解而形成溶胶。溶胶具有良好的胶结性能。因此在工业上被广泛用作无机材料胶结剂，在耐火材料工业作为结合剂用相当广泛，也广泛用于造纸及纺织等工业。分类按碱金属硅酸盐中碱的种类不同，水玻璃可分为硅酸钠水玻璃、硅酸钾水玻璃、硅酸锂水玻璃、硅酸盐季胺水玻璃和钾钠硅酸盐水玻璃等。但除硅酸钠水玻璃得到大量应用外，其他硅酸盐水玻璃用量较少。硅酸钠水玻璃又可按水玻璃模数M(系指 SiO2 与 Na2O的摩尔比 ) 不同加以分类：M≥3 的称为中性水玻璃；M<3． 0 的称为碱性水玻璃，但这只是一种习惯的分类法，实际上，无论是中性还是碱性水玻璃，水解后水溶液均呈碱性。制造硅酸钠水玻璃的制造方法有干法和湿法之分。干法是由石英粉与碳酸钠或硫酸钠按一定比例混合之后，加入 1350～1500C 的熔融炉中经过熔融反应而制得固体熔合物，其反应如下：2 或湿法是用硅石微粉或非晶质硅质原料与苛性碱(Na()H) 直接反应而制得，其反应如下：但，目前几乎都采用干法制造。从 Na2O-SiO2 二元状态图 ( 图 1) 可以看出： 随着 SiO2 含量的不同， 或随 SiO2 与 Na2O摩尔比不同， 其反应产物不同，当 M≥2 时反应产物为：Na2O-SiO2和石英；当2≥M≥1 时，反应产物为Na2O?2SiO2和 Na2O?SiO2；当 1≥M≥0.5 时，反应产物为Na2O?SiO2和 2Na2O?SiO2，而当 M≥1 时，反应产物为2Na2O?SiO2。但一般熔融制得的硅酸钠固态熔合物是由正硅酸钠(2Na 2O?SiO2 和偏硅酸钠 (Na2O?SiO2) 或二硅酸钠 (Na 2O?SiO2) 组成的混合物。这类熔融反应生成的固体熔合物装入蒸压釜内，用蒸汽使其溶解于水中便形成液体水玻璃。但随着硅酸钠的模数M和水解时的加水量不同，会形成不同性能的产品，见图2。图中 1 区为含正硅酸钠和氢氧化钠的混合区；2 区为含偏硅酸钠的结晶性硅酸钠区；3 区为含部分结晶硅酸钠的混合区；4 区为硅酸钠玻璃区；5 区为水合玻璃区；6 区为水合无定形粉末区；7 区为半固体物；8 区为高粘稠硅酸钠区；9 区为工业上使用的硅酸钠水玻璃区；10 区为过稀硅酸钠溶液区；11 区为不稳定的凝胶混合...
