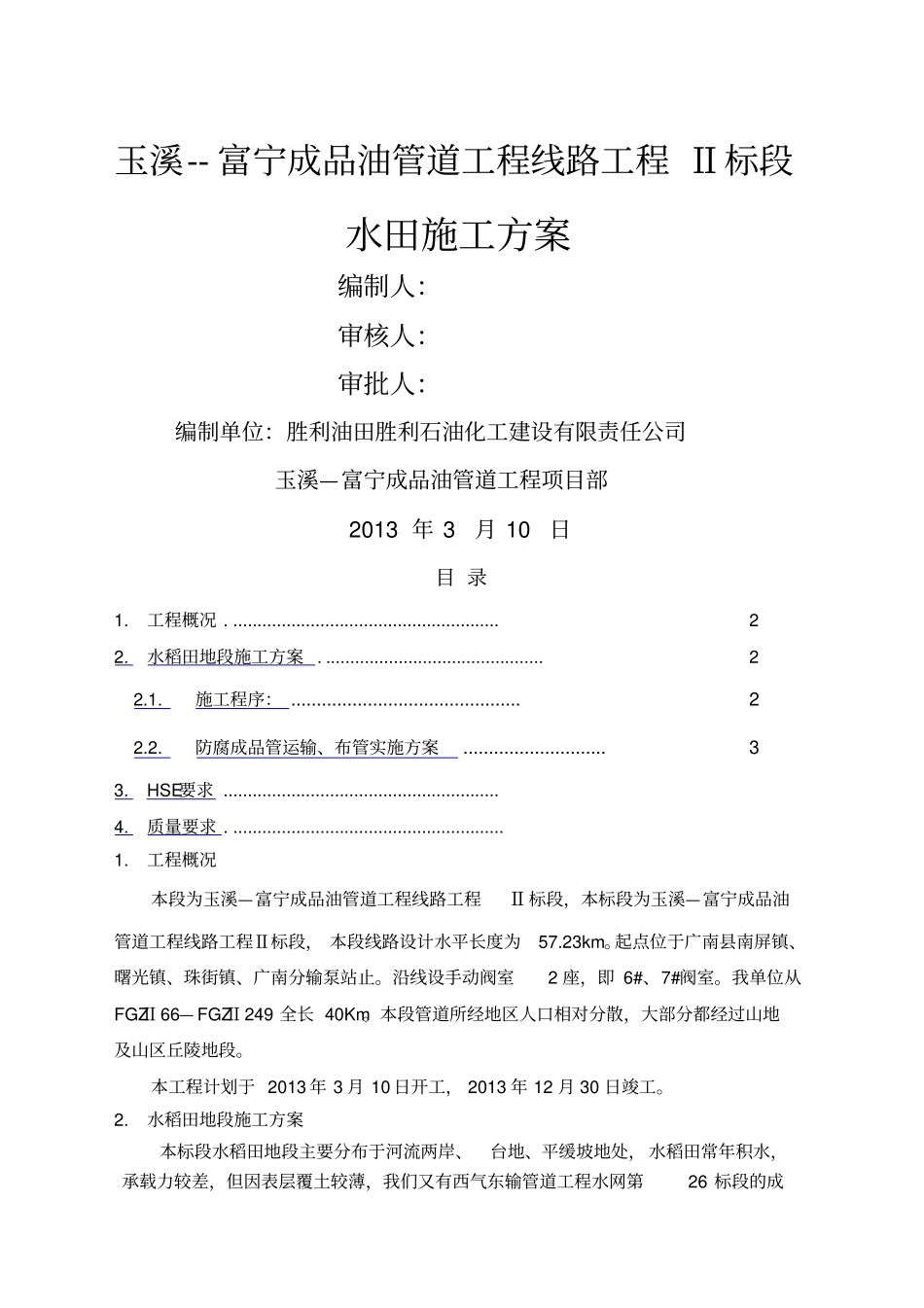

玉溪-- 富宁成品油管道工程线路工程 Ⅱ标段水田施工方案编制人：审核人：审批人：编制单位：胜利油田胜利石油化工建设有限责任公司玉溪—富宁成品油管道工程项目部2013 年 3 月 10 日目 录1.工程概况 . ....................................................... 2 2.水稻田地段施工方案 . ............................................. 2 2.1.施工程序： ............................................. 2 2.2.防腐成品管运输、布管实施方案............................ 3 3.HSE要求 ......................................................... 4.质量要求 . ........................................................ 1.工程概况本段为玉溪—富宁成品油管道工程线路工程Ⅱ标段，本标段为玉溪—富宁成品油管道工程线路工程Ⅱ标段， 本段线路设计水平长度为57.23km。起点位于广南县南屏镇、曙光镇、珠街镇、广南分输泵站止。沿线设手动阀室2 座，即 6#、7#阀室。我单位从FGZⅡ66— FGZⅡ249 全长 40Km。本段管道所经地区人口相对分散，大部分都经过山地及山区丘陵地段。本工程计划于 2013 年 3 月 10 日开工， 2013 年 12 月 30 日竣工。2.水稻田地段施工方案本标段水稻田地段主要分布于河流两岸、台地、平缓坡地处， 水稻田常年积水，承载力较差，但因表层覆土较薄，我们又有西气东输管道工程水网第26 标段的成功施工经验和齐全的施工机具，管道施工难度不大。采用先排水清淤，沟上组对焊接的方法施工，探伤、防腐完后开挖管沟，之后原土回填，恢复地貌，施工过程中采用明沟排水随时排除沟内可能有的水。2.1.施工程序：2.2.防腐成品管运输、布管实施方案2.2.1.防腐管运输方案2.2.1.1.交通状况管道线路沿线均分布有乡村级公路与主干公路相通，村级公路修整扩宽后进行管道及设备运输，山间道路崎岖狭窄，道路随山势高低起伏、蜿蜒曲折，部分地段弯急坡陡，在雨季交通容易受阻，钢管大多需二次倒运才能到达作业带，管道运输难度大。2.2.1.2.运输方案考虑到业主提供的管材到货后能够及时的卸车，保障施工的顺利进行，在防腐管到达现场一级堆管场后，与现场监理、业主代表对防腐管进行联合验收和交接，经检查不合格的防腐管不得缷车。管材到达一级堆管场后，再通过运输进一步倒运至线路上的二级堆管场；堆管场地适当预存部分管材，防止运输不畅而造成缺管停工现象的发生。2.2.1.3.运输方式本标段水...
