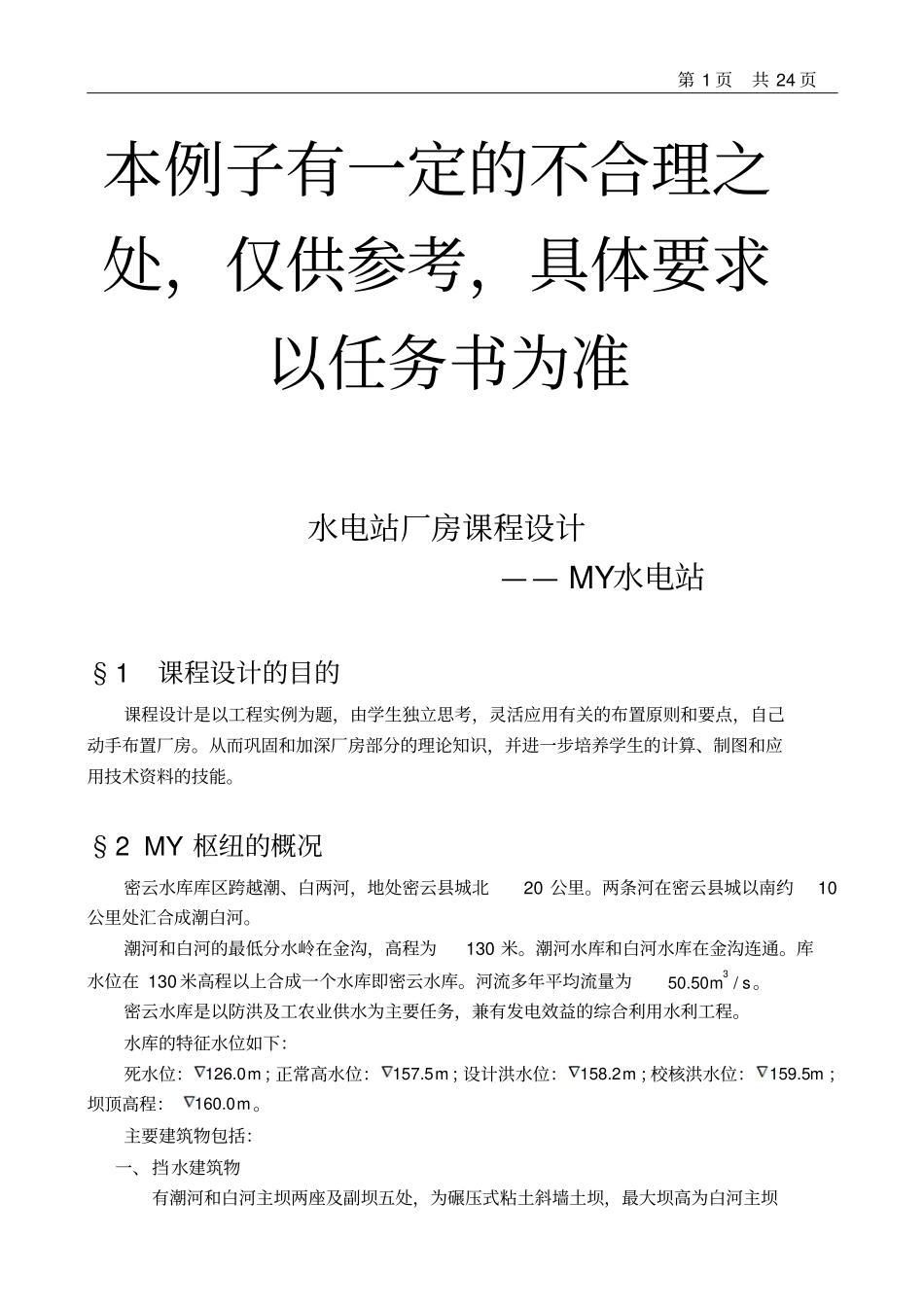

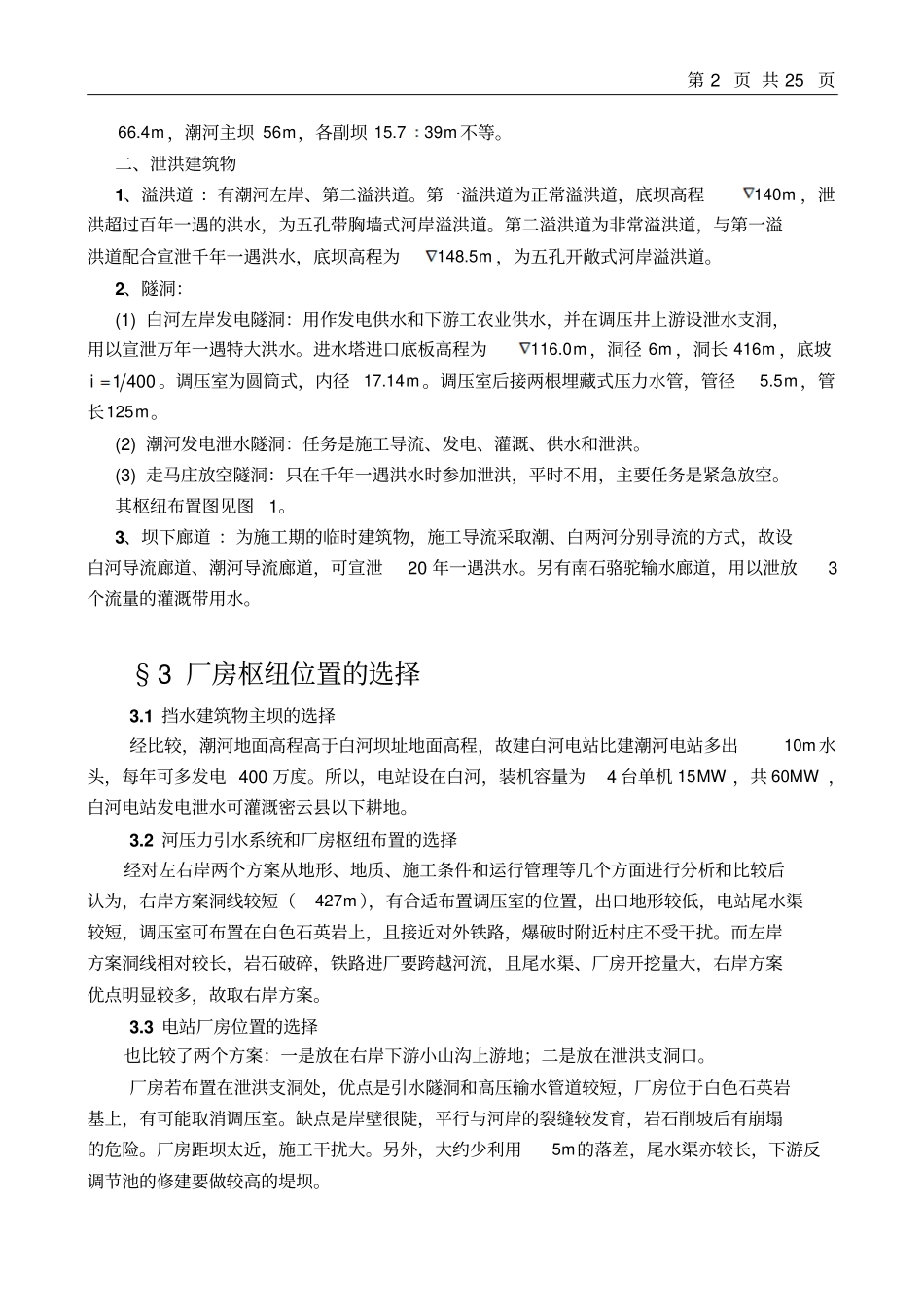

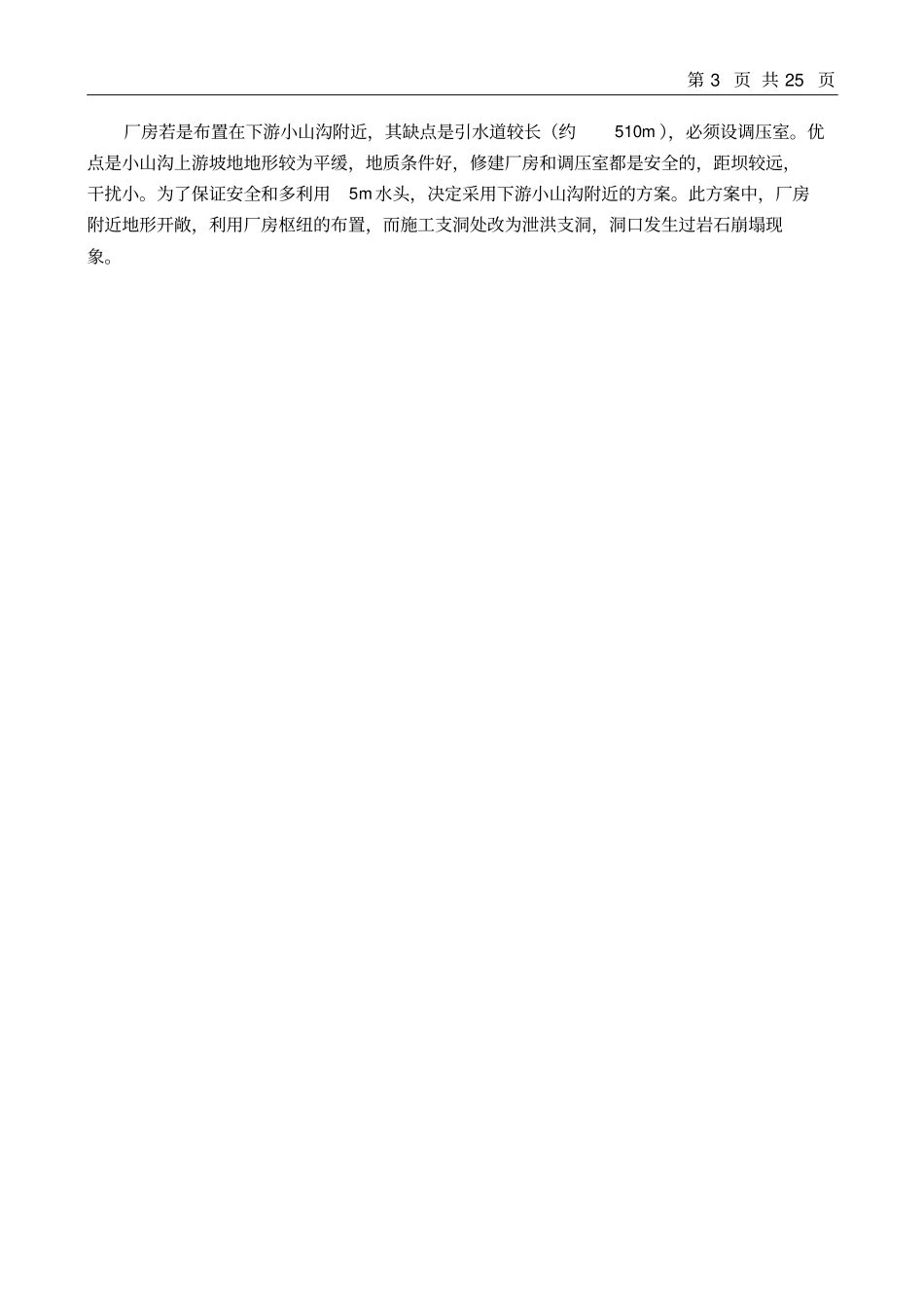

第 1 页共 24 页本例子有一定的不合理之处，仅供参考，具体要求以任务书为准水电站厂房课程设计—— MY水电站§1 课程设计的目的课程设计是以工程实例为题，由学生独立思考，灵活应用有关的布置原则和要点，自己动手布置厂房。从而巩固和加深厂房部分的理论知识，并进一步培养学生的计算、制图和应用技术资料的技能。§2 MY 枢纽的概况密云水库库区跨越潮、白两河，地处密云县城北20 公里。两条河在密云县城以南约10公里处汇合成潮白河。潮河和白河的最低分水岭在金沟，高程为130 米。潮河水库和白河水库在金沟连通。库水位在 130 米高程以上合成一个水库即密云水库。河流多年平均流量为350.50/ms。密云水库是以防洪及工农业供水为主要任务，兼有发电效益的综合利用水利工程。水库的特征水位如下：死水位： 126.0m ；正常高水位： 157.5m ；设计洪水位： 158.2m ；校核洪水位：159.5m ；坝顶高程：160.0m 。主要建筑物包括：一、挡水建筑物有潮河和白河主坝两座及副坝五处，为碾压式粘土斜墙土坝，最大坝高为白河主坝第 2 页 共 25 页66.4m ，潮河主坝 56m，各副坝 15.739m 不等。二、泄洪建筑物1、溢洪道 ：有潮河左岸、第二溢洪道。第一溢洪道为正常溢洪道，底坝高程140m ，泄洪超过百年一遇的洪水，为五孔带胸墙式河岸溢洪道。第二溢洪道为非常溢洪道，与第一溢洪道配合宣泄千年一遇洪水，底坝高程为148.5m ，为五孔开敞式河岸溢洪道。2、隧洞：(1) 白河左岸发电隧洞：用作发电供水和下游工农业供水，并在调压井上游设泄水支洞，用以宣泄万年一遇特大洪水。进水塔进口底板高程为116.0m ，洞径 6m ，洞长 416m ，底坡1 400i。调压室为圆筒式，内径17.14m 。调压室后接两根埋藏式压力水管，管径5.5m ，管长125m。(2) 潮河发电泄水隧洞：任务是施工导流、发电、灌溉、供水和泄洪。(3) 走马庄放空隧洞：只在千年一遇洪水时参加泄洪，平时不用，主要任务是紧急放空。其枢纽布置图见图1。3、坝下廊道 ：为施工期的临时建筑物，施工导流采取潮、白两河分别导流的方式，故设白河导流廊道、潮河导流廊道，可宣泄20 年一遇洪水。另有南石骆驼输水廊道，用以泄放3个流量的灌溉带用水。§3 厂房枢纽位置的选择3.1 挡水建筑物主坝的选择经比较，潮河地面高程高于白河坝址地面高程，故建白河电站比建潮河电站多出10m 水头，每年可多发电 400 万度。所以，电站设在白河，装机容量为4 台单机 15MW ，共 6...
