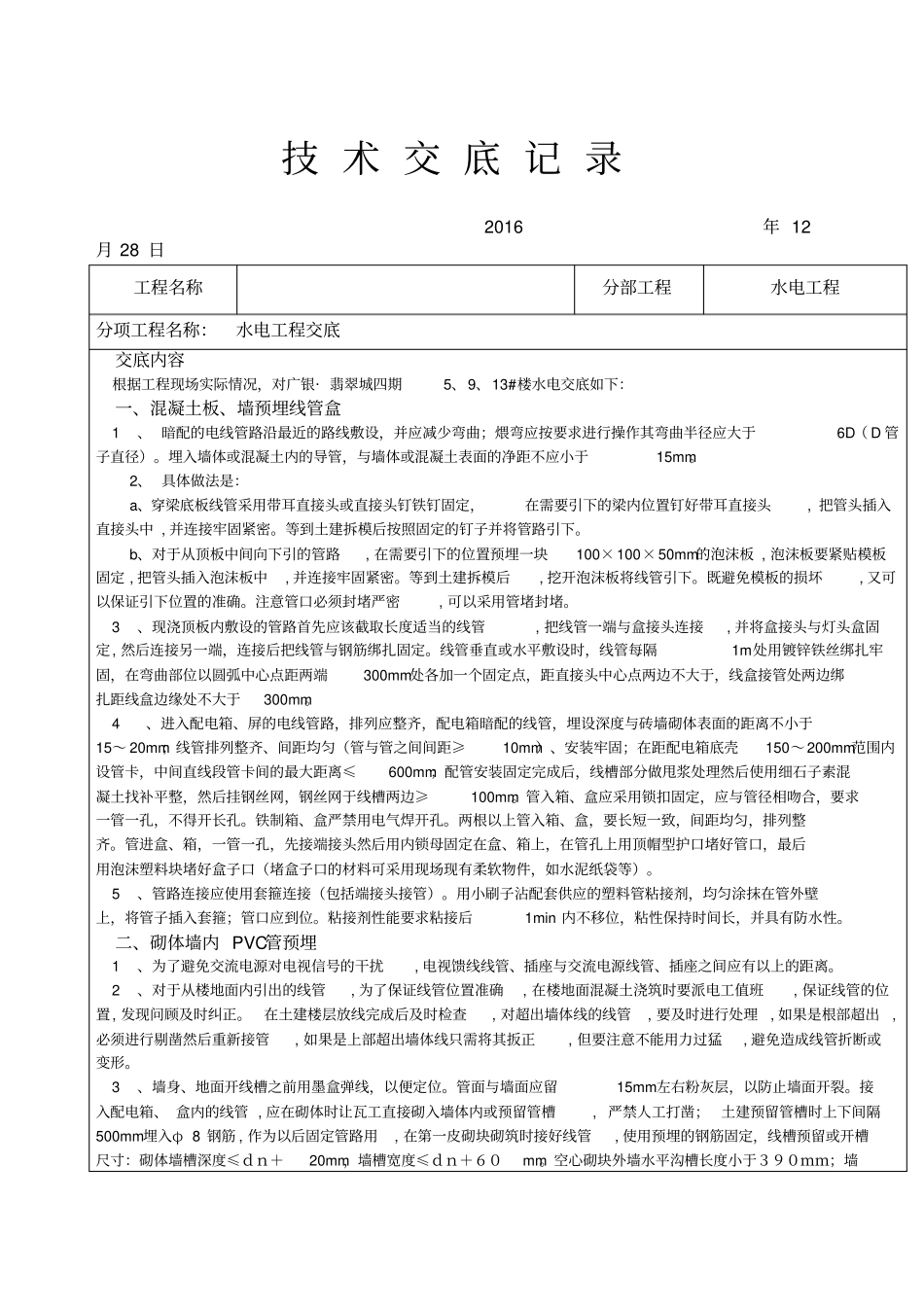

技 术 交 底 记 录 2016年 12月 28 日工程名称分部工程水电工程分项工程名称：水电工程交底交底内容根据工程现场实际情况，对广银· 翡翠城四期5、9、13#楼水电交底如下：一、混凝土板、墙预埋线管盒 1、 暗配的电线管路沿最近的路线敷设，并应减少弯曲；煨弯应按要求进行操作其弯曲半径应大于6D（ D 管子直径）。埋入墙体或混凝土内的导管，与墙体或混凝土表面的净距不应小于15mm。2、 具体做法是：a、穿梁底板线管采用带耳直接头或直接头钉铁钉固定，在需要引下的梁内位置钉好带耳直接头 , 把管头插入直接头中 , 并连接牢固紧密。等到土建拆模后按照固定的钉子并将管路引下。b、对于从顶板中间向下引的管路, 在需要引下的位置预埋一块100×100×50mm的泡沫板 , 泡沫板要紧贴模板固定 , 把管头插入泡沫板中, 并连接牢固紧密。等到土建拆模后, 挖开泡沫板将线管引下。既避免模板的损坏, 又可以保证引下位置的准确。注意管口必须封堵严密, 可以采用管堵封堵。 3、现浇顶板内敷设的管路首先应该截取长度适当的线管, 把线管一端与盒接头连接, 并将盒接头与灯头盒固定, 然后连接另一端，连接后把线管与钢筋绑扎固定。线管垂直或水平敷设时，线管每隔1m处用镀锌铁丝绑扎牢固，在弯曲部位以圆弧中心点距两端300mm处各加一个固定点，距直接头中心点两边不大于，线盒接管处两边绑扎距线盒边缘处不大于300mm。 4 、进入配电箱、屏的电线管路，排列应整齐，配电箱暗配的线管，埋设深度与砖墙砌体表面的距离不小于15～ 20mm；线管排列整齐、间距均匀（管与管之间间距≥10mm）、安装牢固；在距配电箱底壳150～200mm范围内设管卡，中间直线段管卡间的最大距离≤600mm；配管安装固定完成后，线槽部分做甩浆处理然后使用细石子素混凝土找补平整，然后挂钢丝网，钢丝网于线槽两边≥100mm。管入箱、盒应采用锁扣固定，应与管径相吻合，要求一管一孔，不得开长孔。铁制箱、盒严禁用电气焊开孔。两根以上管入箱、盒，要长短一致，间距均匀，排列整齐。管进盒、箱，一管一孔，先接端接头然后用内锁母固定在盒、箱上，在管孔上用顶帽型护口堵好管口，最后用泡沫塑料块堵好盒子口（堵盒子口的材料可采用现场现有柔软物件，如水泥纸袋等）。 5、管路连接应使用套箍连接（包括端接头接管）。用小刷子沾配套供应的塑料管粘接剂，均匀涂抹在管外壁上，将管子插入套箍；管口应到位。粘接剂性能要求粘接后1min 内不移位，粘性保持时间长，...
