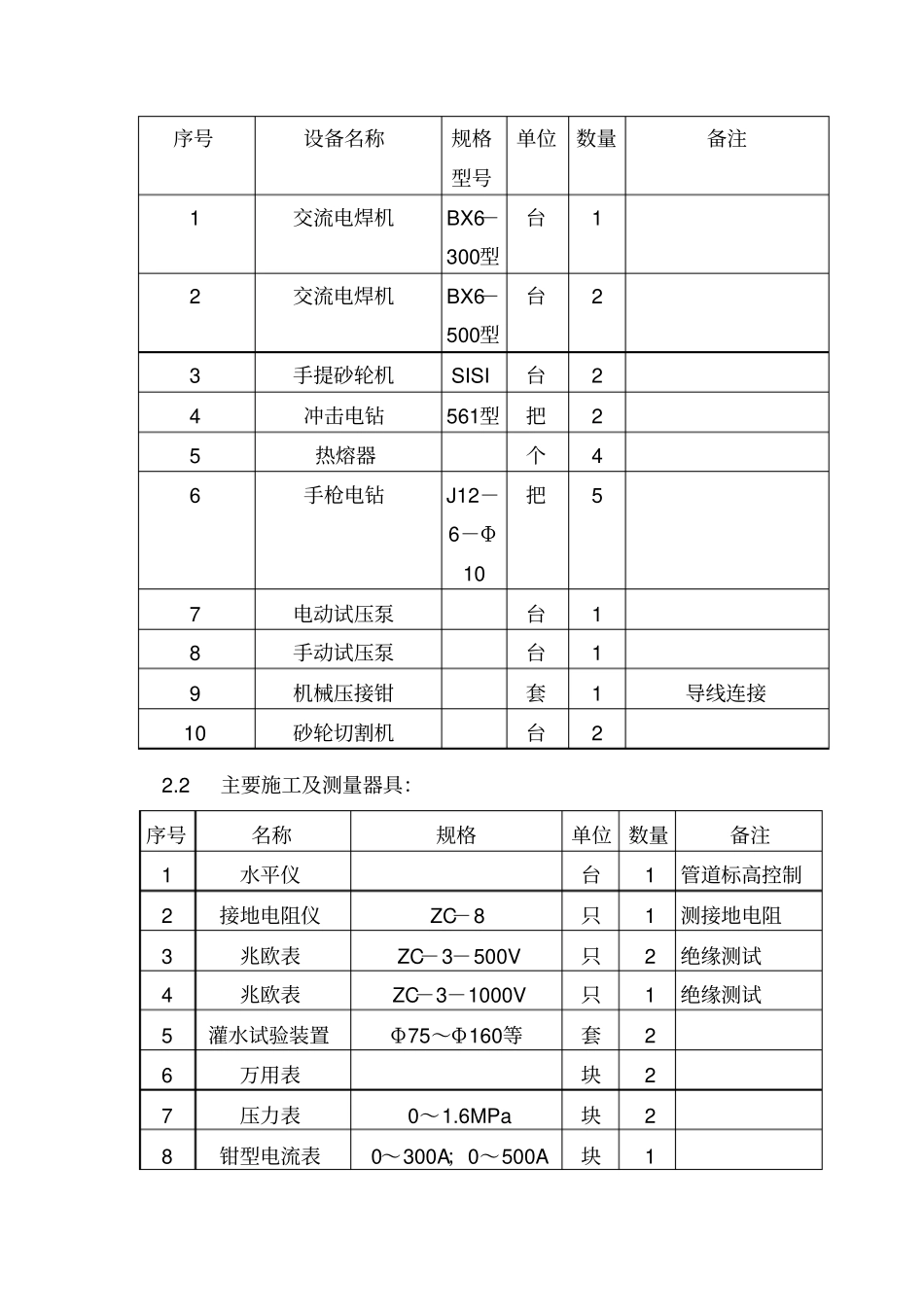

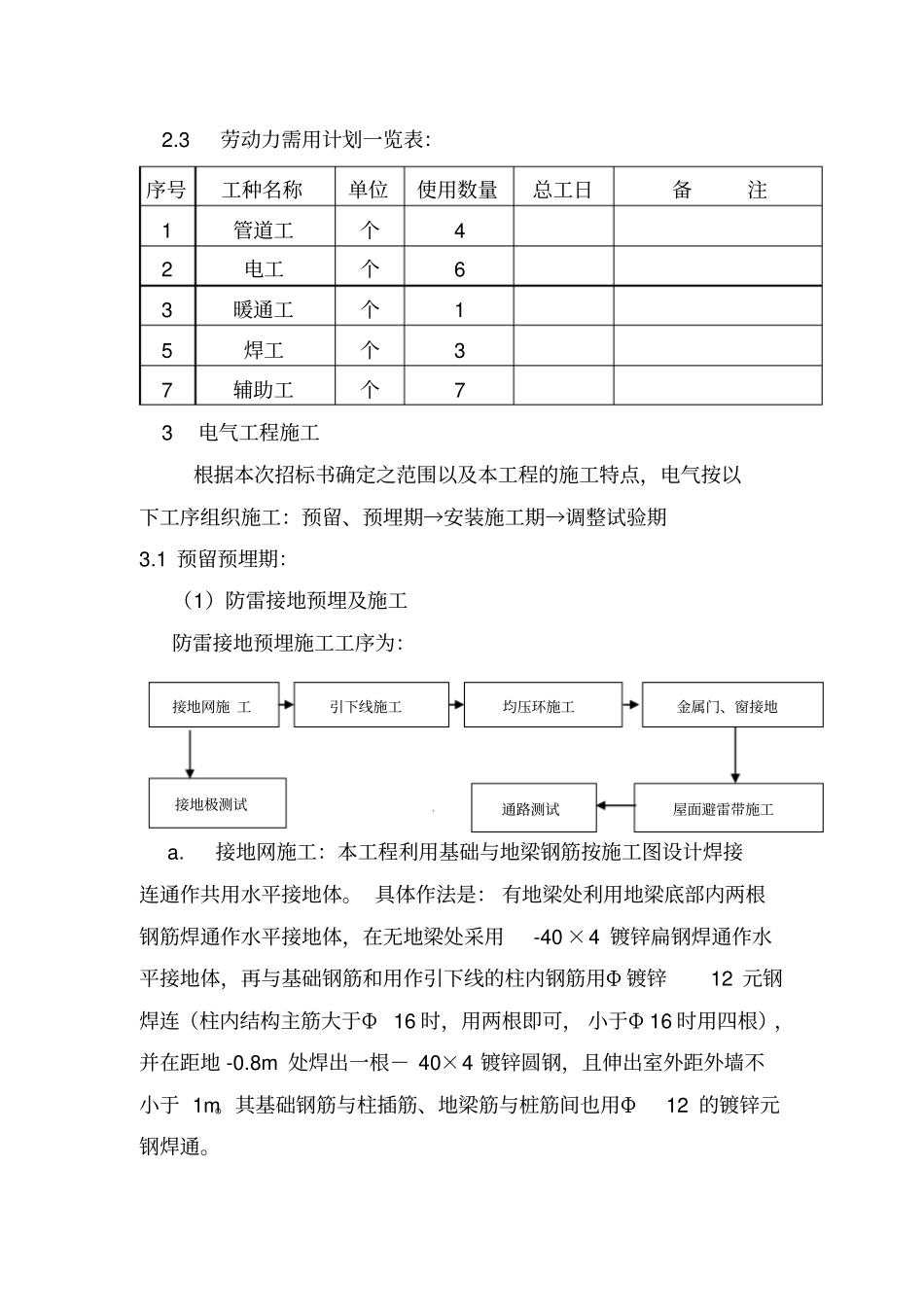

水、电、暖通安装工程施工方案1 安装工程设计概况根据招标文件和施工图纸设计要求， 本工程水电安装内容主要包括强电、弱电、生活给排水、及采暖水集分器管道安装。1.1 电气工程设计内容：本电气工程设计包括低压配电系统、照明系统、防雷接地系统、电视电话系统，电气线路在吊顶上穿金属线管暗敷；地面、 墙面均采用穿阻燃PVC管暗敷；整个低压系统采用三相五线制供电到各用电处。 防雷与保护接地系统采用在桩基结构钢筋作共用接地体，系统接地之总电阻不大于4 欧姆。网络、有线电视主要为线管敷设。1.2 给排水设计内容：本工程给排水设计包括生活给水系统、排水、雨水系统。给水水源由由市政给水管网引来。，室内生活给水管水表前部份采用热浸镀锌钢管焊接，水表后部份采用PP-R塑料粘接管。热水系统设置太阳能热水器（带电辅助加热）置于屋面位置，分别供卫生间及厨房使用热水。1.3 本工程采暖供回水由小区换热站提供，在户内设采暖入户装置，采暖系统为低温地面辐射供暖系统，户内地热盘管均埋设于本层建筑地面垫层内。1.4 地热盘管按房间分环在加热盘管与分集水器的结合处，分路设置调节阀。1.5 管材( 埋地管、管井 ) 采用 PPR稳态管热熔连接，地热盘管采用 PE－RT管材垫层内敷设设绝热层，绝热层下部必须设置防潮层，且不许有接头。 2安装工程施工准备 2.1主要施工机具、设备需用计划序号设备名称规格型号单位数量备注1 交流电焊机BX6－300型台1 2 交流电焊机BX6－500型台2 3 手提砂轮机SISI 台2 4 冲击电钻561型把2 5 热熔器个4 6 手枪电钻J12－6－Φ10 把5 7 电动试压泵台1 8 手动试压泵台1 9 机械压接钳套1 导线连接10 砂轮切割机台2 2.2主要施工及测量器具：序号名称规格单位数量备注1 水平仪台1 管道标高控制2 接地电阻仪ZC－8 只1 测接地电阻3 兆欧表ZC－3－500V 只2 绝缘测试4 兆欧表ZC－3－1000V 只1 绝缘测试5 灌水试验装置Φ75～Φ160等套2 6 万用表块2 7 压力表0～1.6MPa 块2 8 钳型电流表0～300A；0～500A 块1 2.3劳动力需用计划一览表：序号工种名称单位使用数量总工日备注1 管道工个4 2 电工个6 3 暖通工个1 5 焊工个3 7 辅助工个7 3电气工程施工根据本次招标书确定之范围以及本工程的施工特点，电气按以下工序组织施工：预留、预埋期→安装施工期→调整试验期3.1 预留预埋期：（1）防雷接地预埋及施工防雷接地预埋施工工序为： a.接地网施工：本工程...
