水电站坝基开挖验收标准及监理细则VIP免费

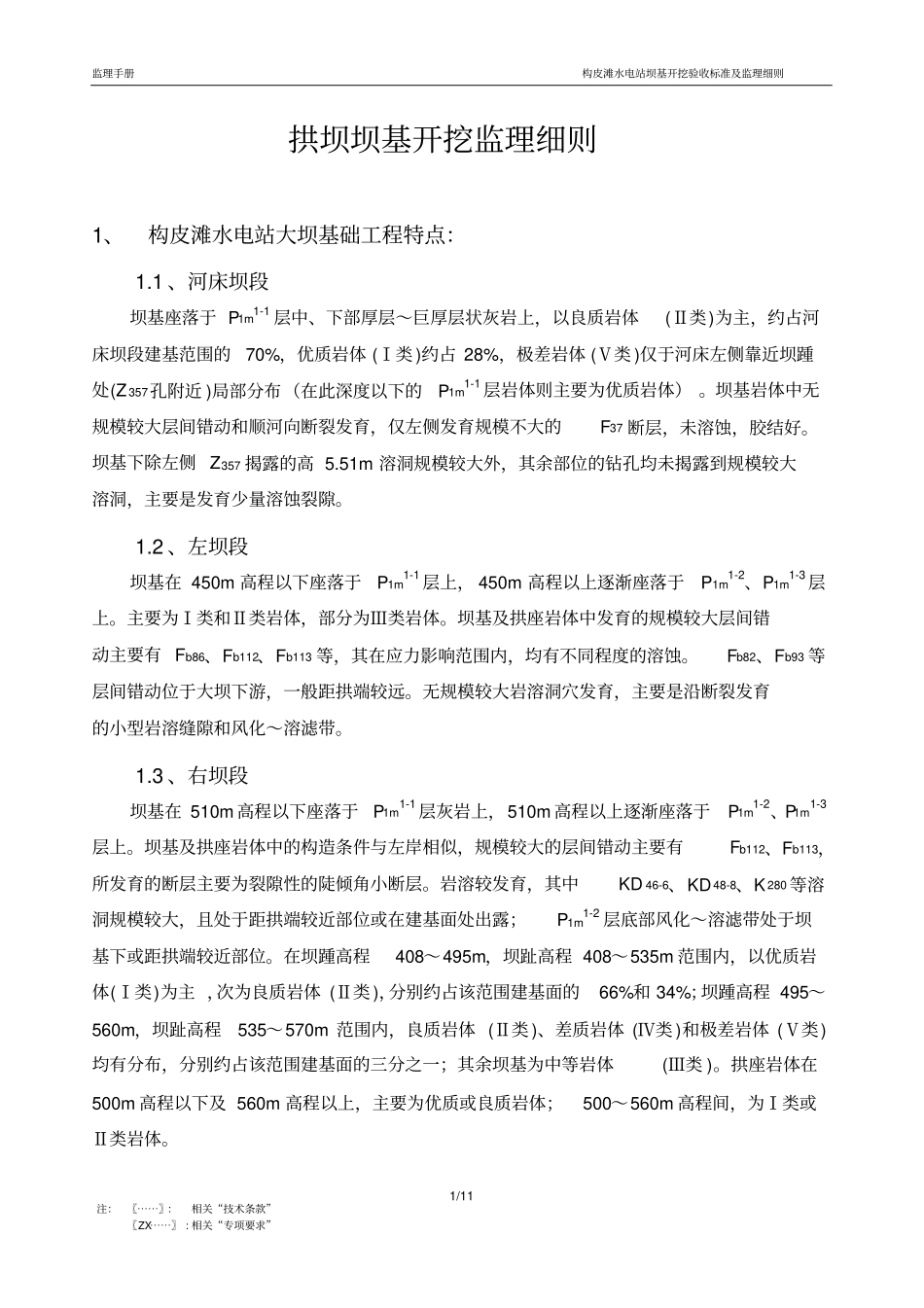

监理手册构皮滩水电站坝基开挖验收标准及监理细则1/11 注：〖⋯⋯〗：相关“技术条款”〖ZX⋯⋯〗 : 相关“专项要求”拱坝坝基开挖监理细则1、构皮滩水电站大坝基础工程特点：1.1 、河床坝段坝基座落于 P1m1-1 层中、下部厚层～巨厚层状灰岩上，以良质岩体(Ⅱ类)为主，约占河床坝段建基范围的70%，优质岩体 (Ⅰ类 )约占 28%，极差岩体 (Ⅴ类 )仅于河床左侧靠近坝踵处(Z 357孔附近 )局部分布（在此深度以下的P1m1-1层岩体则主要为优质岩体） 。坝基岩体中无规模较大层间错动和顺河向断裂发育，仅左侧发育规模不大的F37 断层，未溶蚀，胶结好。坝基下除左侧 Z357 揭露的高 5.51m 溶洞规模较大外，其余部位的钻孔均未揭露到规模较大溶洞，主要是发育少量溶蚀裂隙。1.2 、左坝段坝基在 450m 高程以下座落于P1m1-1层上， 450m 高程以上逐渐座落于P1m1-2、P1m1-3层上。主要为Ⅰ类和Ⅱ类岩体，部分为Ⅲ类岩体。坝基及拱座岩体中发育的规模较大层间错动主要有 Fb86、Fb112、Fb113 等，其在应力影响范围内，均有不同程度的溶蚀。Fb82、Fb93 等层间错动位于大坝下游，一般距拱端较远。无规模较大岩溶洞穴发育，主要是沿断裂发育的小型岩溶缝隙和风化～溶滤带。1.3 、右坝段坝基在 510m 高程以下座落于P1m1-1层灰岩上，510m 高程以上逐渐座落于P1m1-2、P1m1-3层上。坝基及拱座岩体中的构造条件与左岸相似，规模较大的层间错动主要有Fb112、Fb113，所发育的断层主要为裂隙性的陡倾角小断层。岩溶较发育，其中KD 46-6、KD 48-8、K 280 等溶洞规模较大，且处于距拱端较近部位或在建基面处出露；P1m1-2 层底部风化～溶滤带处于坝基下或距拱端较近部位。在坝踵高程408～495m，坝趾高程 408～535m 范围内，以优质岩体(Ⅰ类)为主 ，次为良质岩体 (Ⅱ类 )，分别约占该范围建基面的66%和 34%；坝踵高程 495～560m，坝趾高程535～570m 范围内，良质岩体 (Ⅱ类 )、差质岩体 (Ⅳ类 )和极差岩体 (Ⅴ类)均有分布，分别约占该范围建基面的三分之一；其余坝基为中等岩体(Ⅲ类 )。拱座岩体在500m 高程以下及 560m 高程以上，主要为优质或良质岩体；500～560m 高程间，为Ⅰ类或Ⅱ类岩体。监理手册构皮滩水电站坝基开挖验收标准及监理细则2/11 注：〖⋯⋯〗：相关“技术条款”〖ZX⋯⋯〗 : 相关“专项要求”2、验收标准：（1）“招标文件”之“技术条款” ；（2）“大坝坝基开挖专项要求” ；（3）开挖设计图——2.1...
