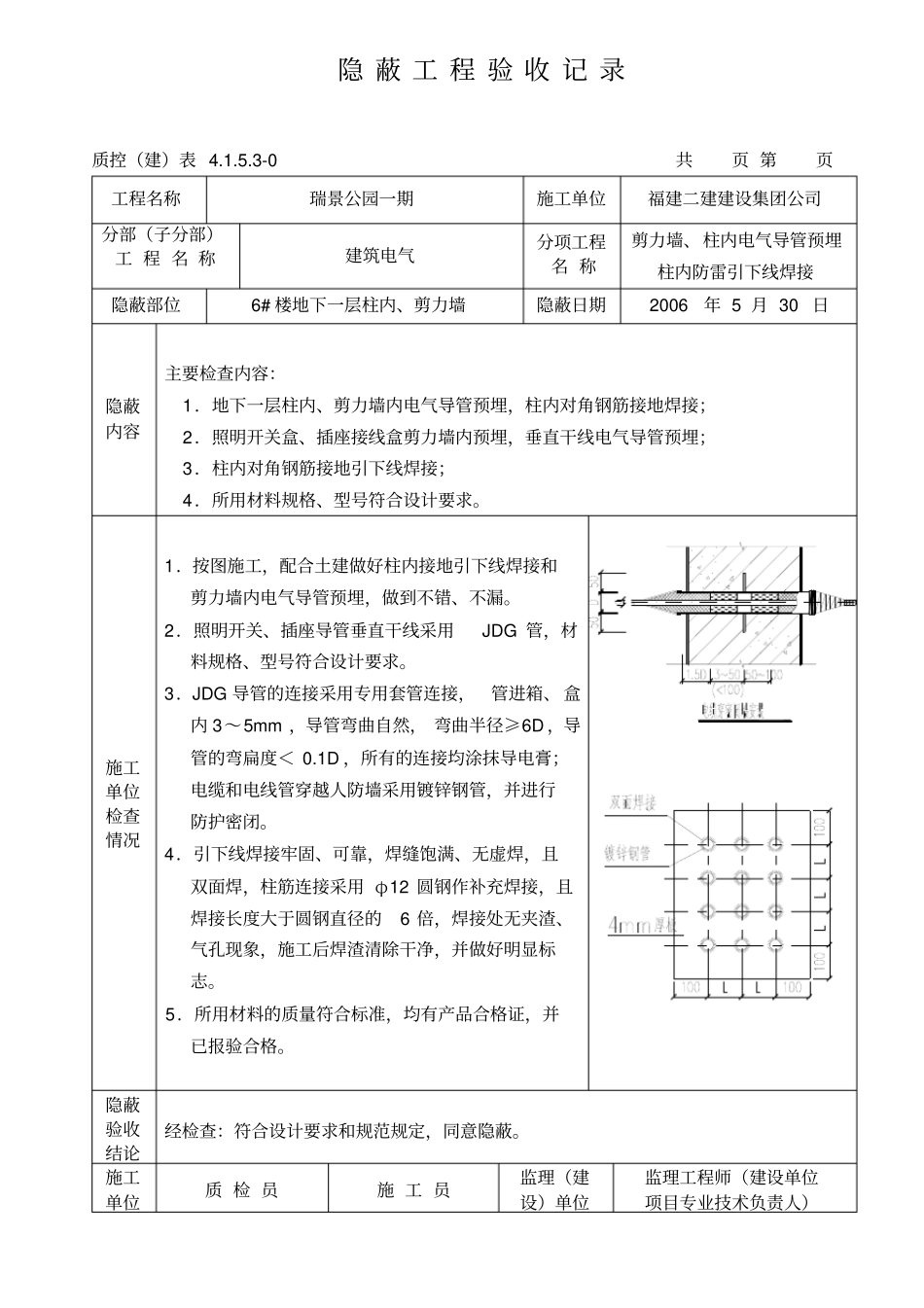

隐 蔽 工 程 验 收 记 录质控（建）表 4.1.5.3-0 共页 第页工程名称瑞景公园一期施工单位福建二建建设集团公司分部（子分部）工 程 名 称建筑电气分项工程名 称剪力墙、柱内电气导管预埋柱内防雷引下线焊接隐蔽部位6# 楼地下一层柱内、剪力墙隐蔽日期2006 年 5 月 30 日隐蔽内容主要检查内容：1．地下一层柱内、剪力墙内电气导管预埋，柱内对角钢筋接地焊接；2．照明开关盒、插座接线盒剪力墙内预埋，垂直干线电气导管预埋；3．柱内对角钢筋接地引下线焊接；4．所用材料规格、型号符合设计要求。施工单位检查情况1．按图施工，配合土建做好柱内接地引下线焊接和剪力墙内电气导管预埋，做到不错、不漏。2．照明开关、插座导管垂直干线采用JDG 管，材料规格、型号符合设计要求。3．JDG 导管的连接采用专用套管连接，管进箱、 盒内 3～5mm ，导管弯曲自然， 弯曲半径≥6D ，导管的弯扁度＜ 0.1D ，所有的连接均涂抹导电膏；电缆和电线管穿越人防墙采用镀锌钢管，并进行防护密闭。4．引下线焊接牢固、可靠，焊缝饱满、无虚焊，且双面焊，柱筋连接采用 φ12 圆钢作补充焊接，且焊接长度大于圆钢直径的6 倍，焊接处无夹渣、气孔现象，施工后焊渣清除干净，并做好明显标志。5．所用材料的质量符合标准，均有产品合格证，并已报验合格。隐蔽验收结论经检查：符合设计要求和规范规定，同意隐蔽。施工单位质 检 员施 工 员监理（建设）单位监理工程师（建设单位项目专业技术负责人）隐 蔽 工 程 验 收 记 录质控（建）表 4.1.5.3-1 共页 第页工程名称瑞景公园一期施工单位福建二建建设集团公司分部（子分部）工 程 名 称建筑电气分项工程名 称剪力墙、柱内电气导管预埋柱内防雷引下线焊接隐蔽部位6# 楼八层 (6-1) ～(6-13) 轴结构柱、剪力墙隐蔽日期2006 年 8 月 27 日隐蔽内容主要检查内容：1．八层柱内、剪力墙内电气导管预埋，柱内对角钢筋接地焊接；2．照明开关盒、插座接线盒剪力墙内预埋，垂直干线电气导管预埋；3．柱内对角钢筋接地引下线焊接；4．所用材料规格、型号符合设计要求。施工单位检查情况1．按图施工，配合土建做好柱内接地引下线焊接和剪力墙内电气导管预埋，做到不错、不漏。2．照明开关、插座导管采用KBG 管，垂直干线采用 JDG 管，材料规格、型号符合设计要求。3．KBG 导管、JDG 导管的连接采用专用套管连接，管进箱、盒内 3～5mm ，导管弯曲自然，弯曲半径≥6D ...
