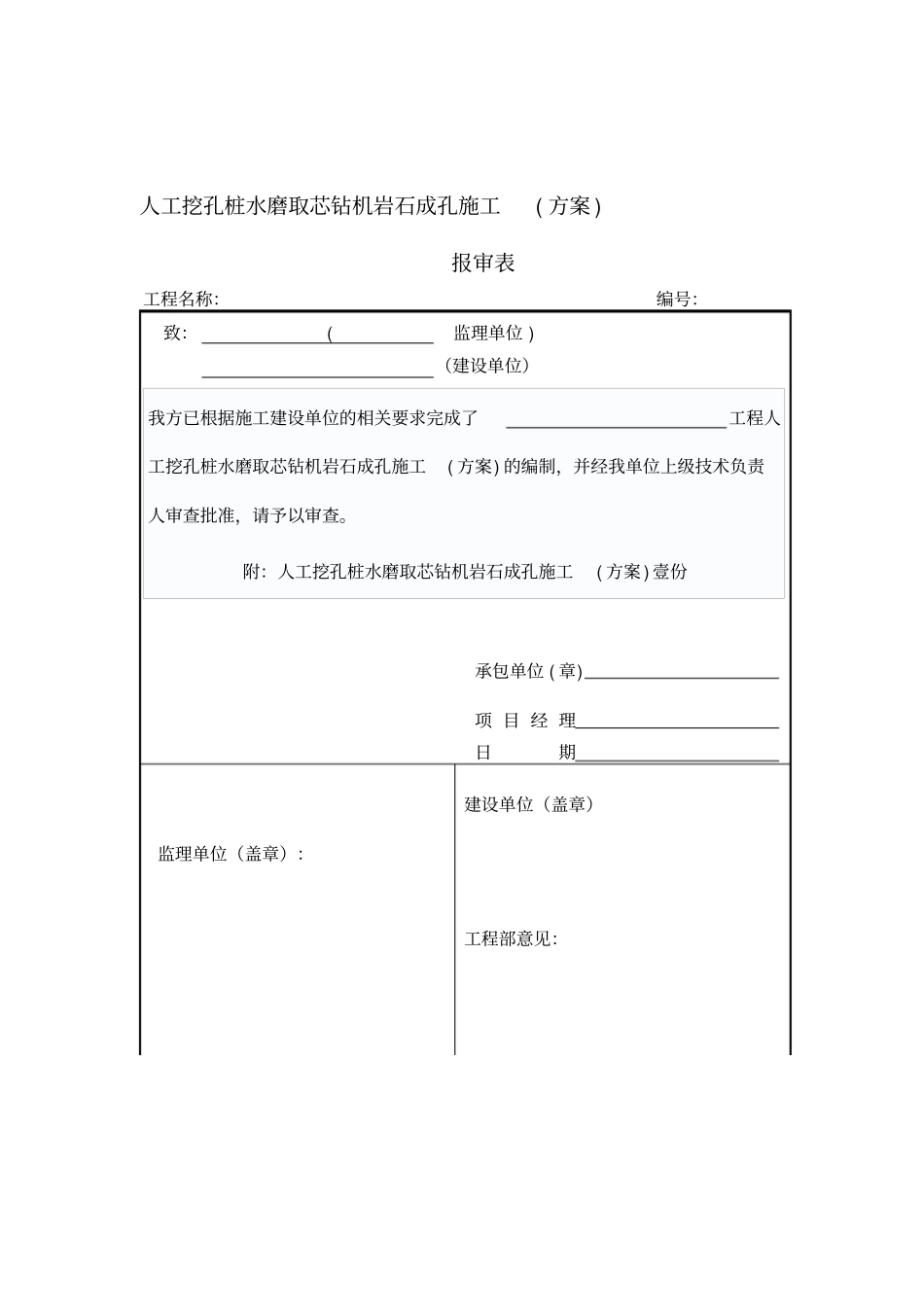

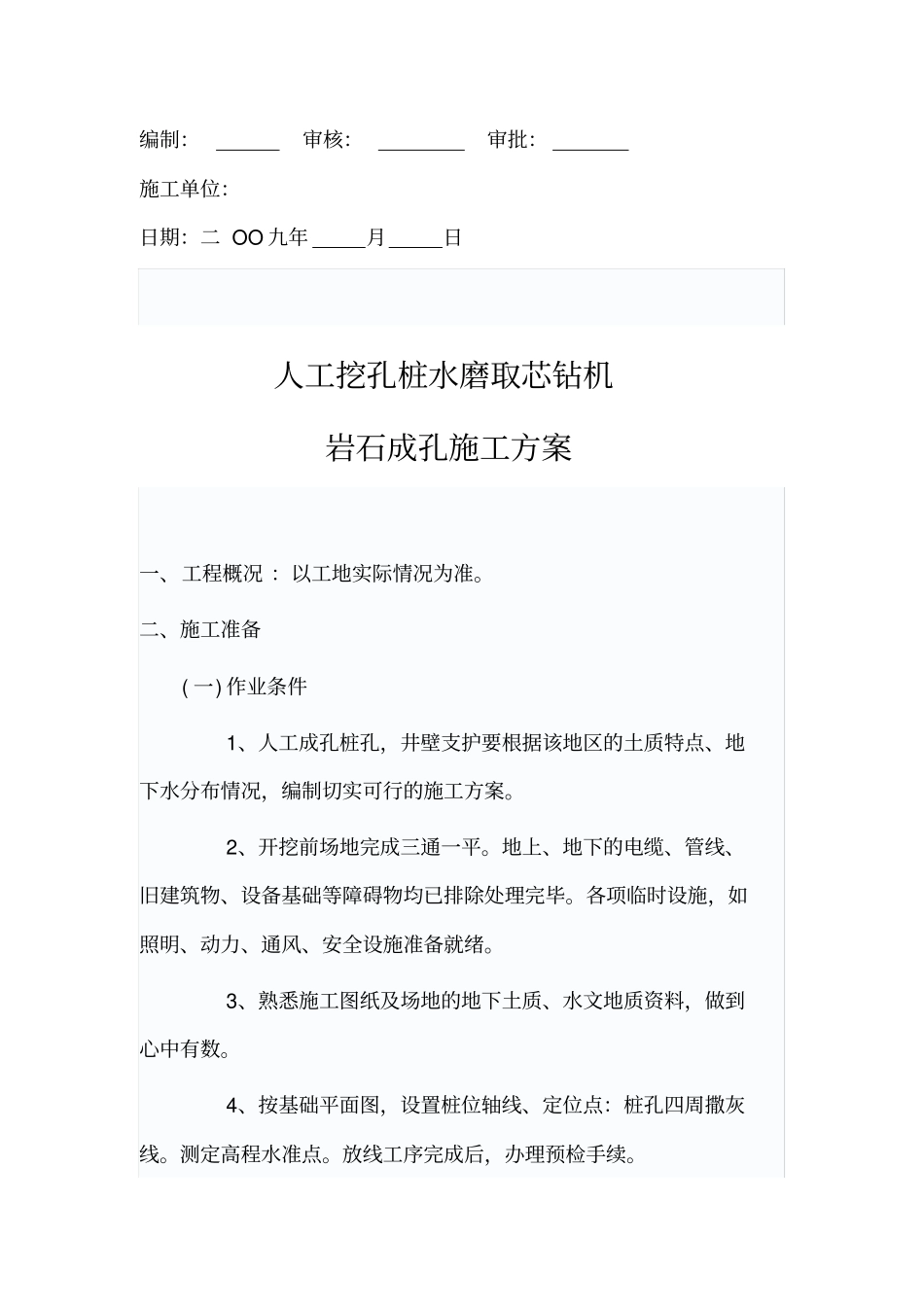

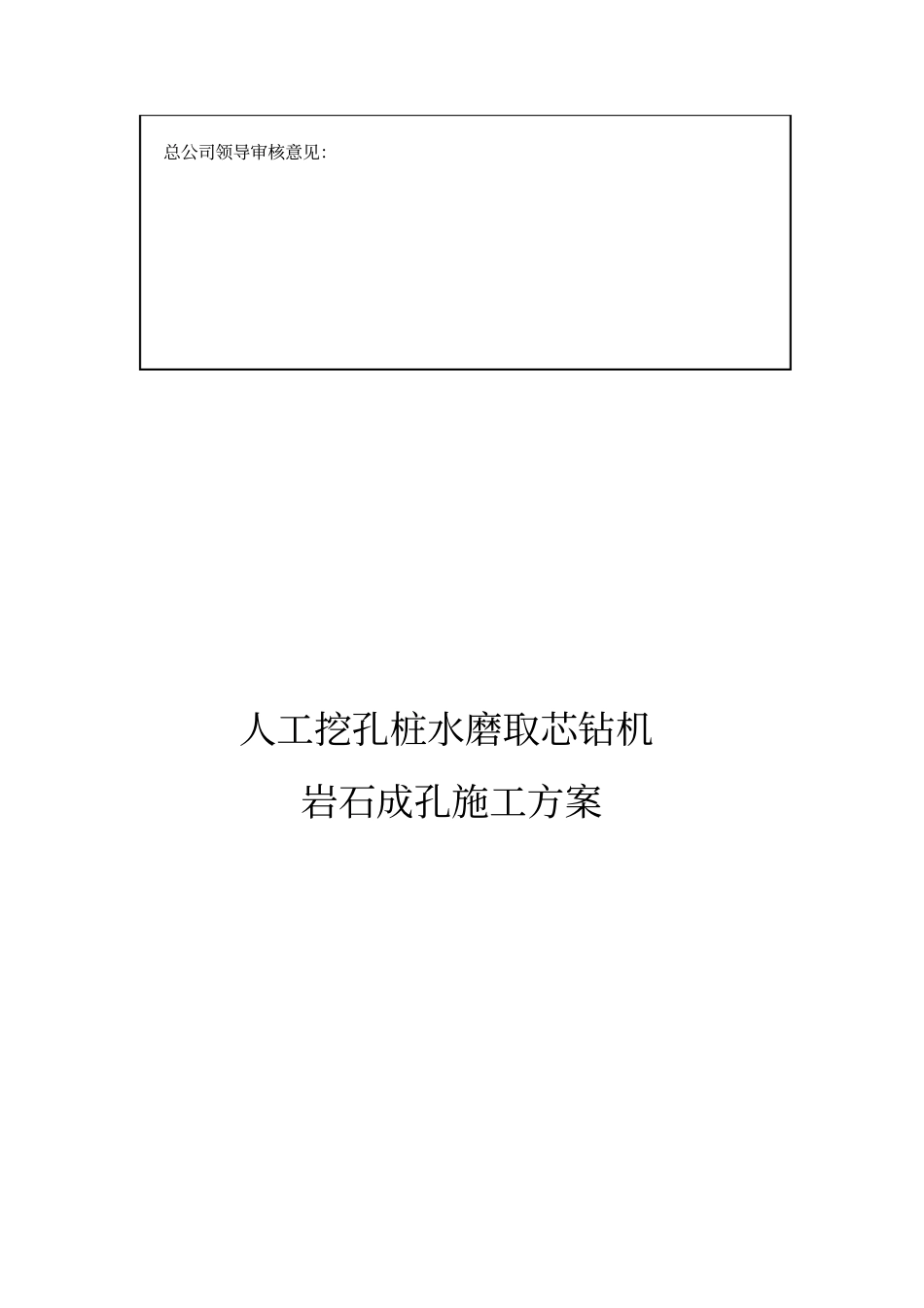

人工挖孔桩水磨取芯钻机岩石成孔施工( 方案 )报审表工程名称：编号：致： (监理单位 ) （建设单位）我方已根据施工建设单位的相关要求完成了工程人工挖孔桩水磨取芯钻机岩石成孔施工( 方案) 的编制，并经我单位上级技术负责人审查批准，请予以审查。附：人工挖孔桩水磨取芯钻机岩石成孔施工( 方案 ) 壹份承包单位 ( 章) 项 目 经 理日期监理单位（盖章）：建设单位（盖章）工程部意见：总公司领导审核意见：人工挖孔桩水磨取芯钻机岩石成孔施工方案编制：审核：审批：施工单位：日期：二 OO 九年月日人工挖孔桩水磨取芯钻机岩石成孔施工方案一、工程概况 ：以工地实际情况为准。二、施工准备( 一) 作业条件1、人工成孔桩孔，井壁支护要根据该地区的土质特点、地下水分布情况，编制切实可行的施工方案。2、开挖前场地完成三通一平。地上、地下的电缆、管线、旧建筑物、设备基础等障碍物均已排除处理完毕。各项临时设施，如照明、动力、通风、安全设施准备就绪。3、熟悉施工图纸及场地的地下土质、水文地质资料，做到心中有数。4、按基础平面图，设置桩位轴线、定位点：桩孔四周撒灰线。测定高程水准点。放线工序完成后，办理预检手续。5、在地下水位比较高的区域，先降低地下水位至桩底以下0.5m 左右。6、人工挖孔操作的安全至关重要，开挖前对施工人员进行全面的安全技术交底； 操作前对吊具进行安全可靠的检查和试验，确保施工安全。( 三) 工器具主要工器具：水磨钻机、￠ 50钢管、扣件、卷扬机组或电动葫芦、手推车或翻斗车、镐、锹、手铲、钎、线坠、定滑轮、空压机、风钻、导向定滑轮、吊桶、插钎、钢丝绳、安全活动盖板、防水照明灯( 低压36V、l00W)，电焊机、通风及供氧设备、扬程水泵、活动爬梯、安全带等。模板：组合式钢模、弧形工具式钢模四块( 或八块 ) 拼装。卡具、挂钩和零配件。木板、木方，等。三、工艺流程放线定桩位及高程 →检查桩位 (中心 ) 轴线 →架设垂直运输架 →安装卷扬机 →安装照明、活动盖板、 水泵和通风机 →安装水磨钻机 →开钻桩孔石方 →用风钻打掉孔中其余石头 →清理石方四、操作工艺( 一) 放线定桩位及高程在场地三通一平的基础上，依据建筑物测量控制网的资料和基础平面布置图， 测定桩位轴线方格控制网和高程基准点。确定好桩位中心，以中点为圆心，以桩身半径加护壁厚度为半径画出上部( 即第一步) 的圆周。 ( 二) 起吊设备的安装1、根据孔桩的大小，用...
