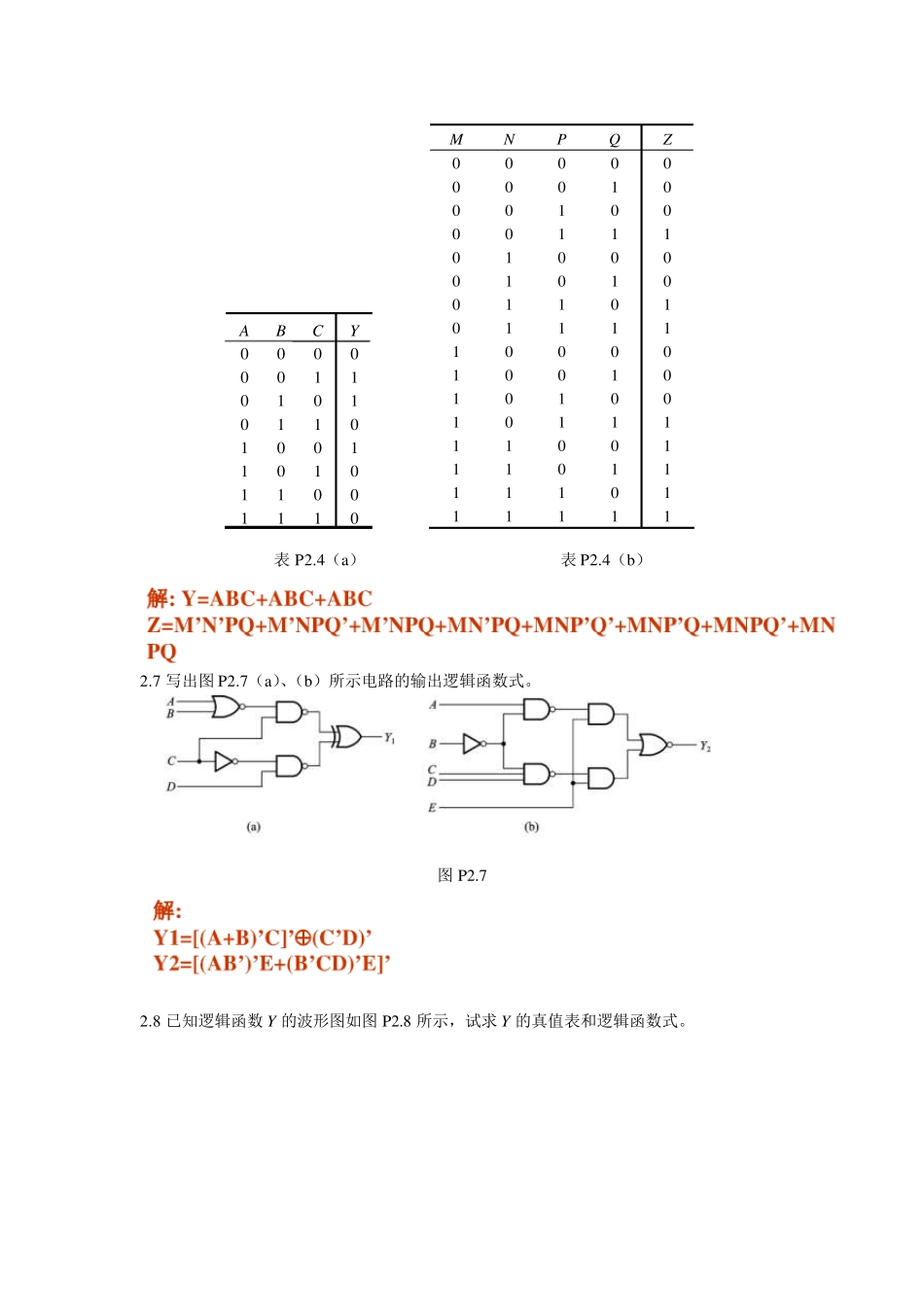

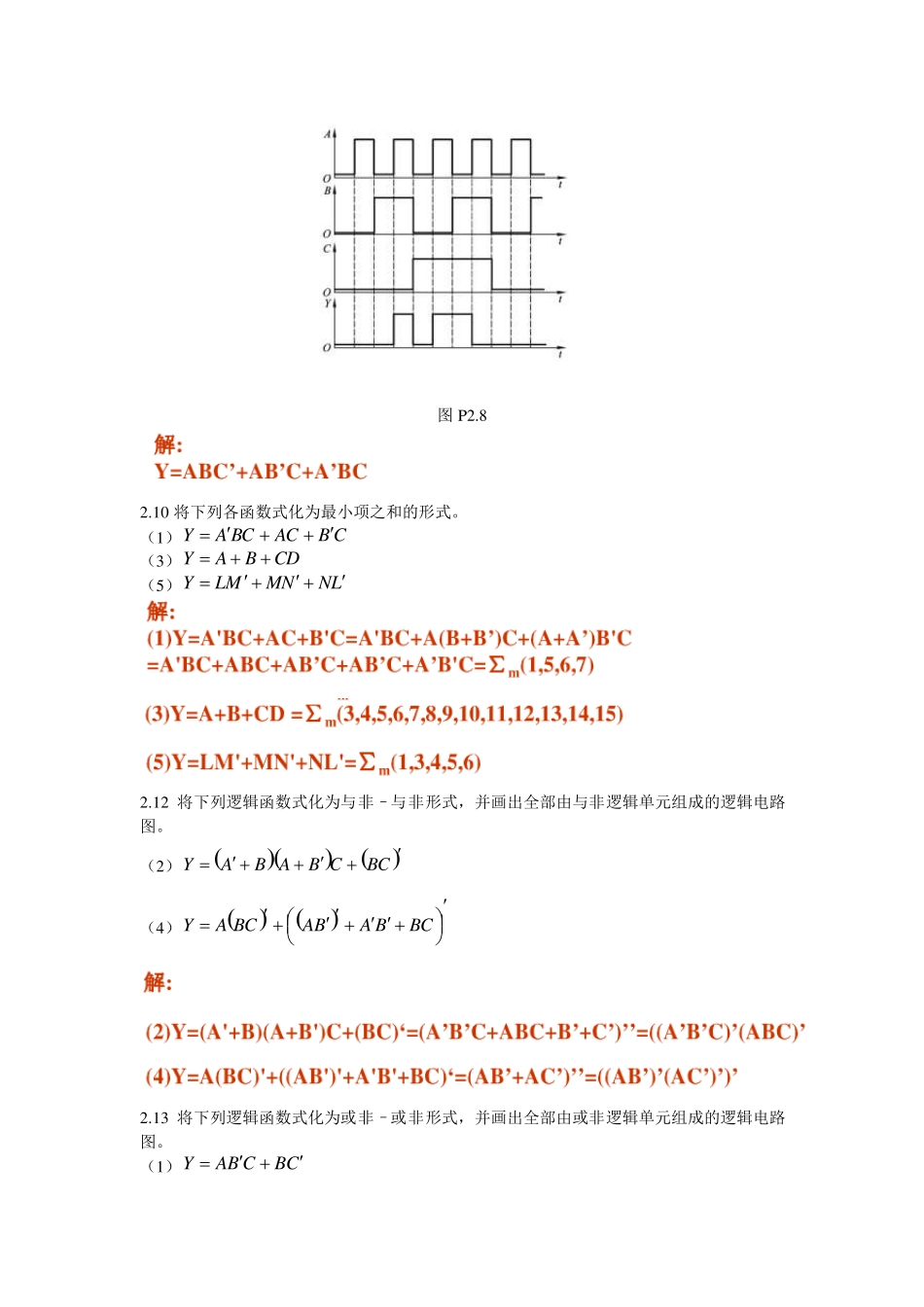

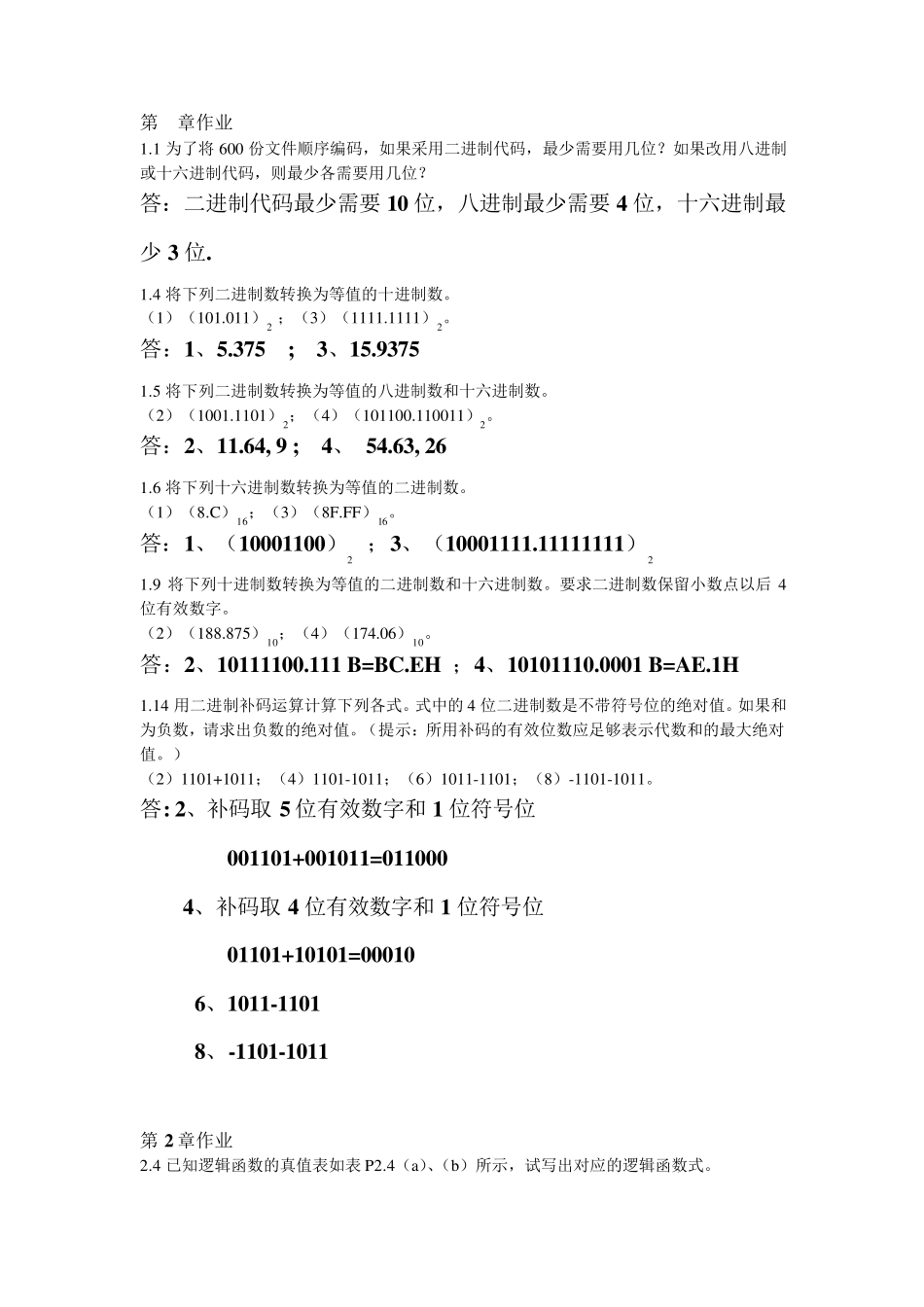

第1章作业 1.1 为了将600 份文件顺序编码，如果采用二进制代码，最少需要用几位？如果改用八进制或十六进制代码，则最少各需要用几位？ 答：二进制代码最少需要10 位，八进制最少需要4 位，十六进制最少3 位. 1.4 将下列二进制数转换为等值的十进制数。 （1）（101.011）2 ；（3）（1111.1111）2。 答：1、5.375 ; 3、15.9375 1.5 将下列二进制数转换为等值的八进制数和十六进制数。 （2）（1001.1101）2；（4）（101100.110011）2。 答：2、11.64, 9 ; 4、 54.63, 26 1.6 将下列十六进制数转换为等值的二进制数。 （1）（8.C）16；（3）（8F.FF）16。 答：1、（10001100）2 ；3、（10001111.11111111）2 1.9 将下列十进制数转换为等值的二进制数和十六进制数。要求二进制数保留小数点以后 4位有效数字。 （2）（188.875）10；（4）（174.06）10。 答：2、10111100.111 B=BC.EH ；4、10101110.0001 B=AE.1H 1.14 用二进制补码运算计算下列各式。式中的4 位二进制数是不带符号位的绝对值。如果和为负数，请求出负数的绝对值。（提示：所用补码的有效位数应足够表示代数和的最大绝对值。） （2）1101+1011；（4）1101-1011；（6）1011-1101；（8）-1101-1011。 答: 2、补码取 5 位有效数字和 1 位符号位 001101+001011=011000 4、补码取 4 位有效数字和 1 位符号位 01101+10101=00010 6、1011-1101 8、-1101-1011 第2 章作业 2.4 已知逻辑函数的真值表如表 P2.4（a）、（b）所示，试写出对应的逻辑函数式。 A B C Y 0 0 0 0 0 0 1 1 0 1 0 1 0 1 1 0 1 0 0 1 1 0 1 0 1 1 0 0 1 1 1 0 M N P Q Z 0 0 0 0 0 0 0 0 1 0 0 0 1 0 0 0 0 1 1 1 0 1 0 0 0 0 1 0 1 0 0 1 1 0 1 0 1 1 1 1 1 0 0 0 0 1 0 0 1 0 1 0 1 0 0 1 0 1 1 1 1 1 0 0 1 1 1 0 1 1 1 1 1 0 1 1 1 1 1 1 表P2.4（a） 表P2.4（b） 2.7 写出图P2.7（a）、（b）所示电路的输出逻辑函数式。 图P2.7 2.8 已知逻辑函数 Y的波形图如图P2.8 所示，试求 Y的真值表和逻辑函数式。 图P2.8 2.10 将下列各函数式化为最小项之和的形式。 （1）CBACBCAY （3）CDBAY （5）LNNMMLY 2.12 将下列逻辑函数式化为与非–与非形式，并画出全部由与非逻辑单元组成的逻...
