●非标设备制作方案VIP免费

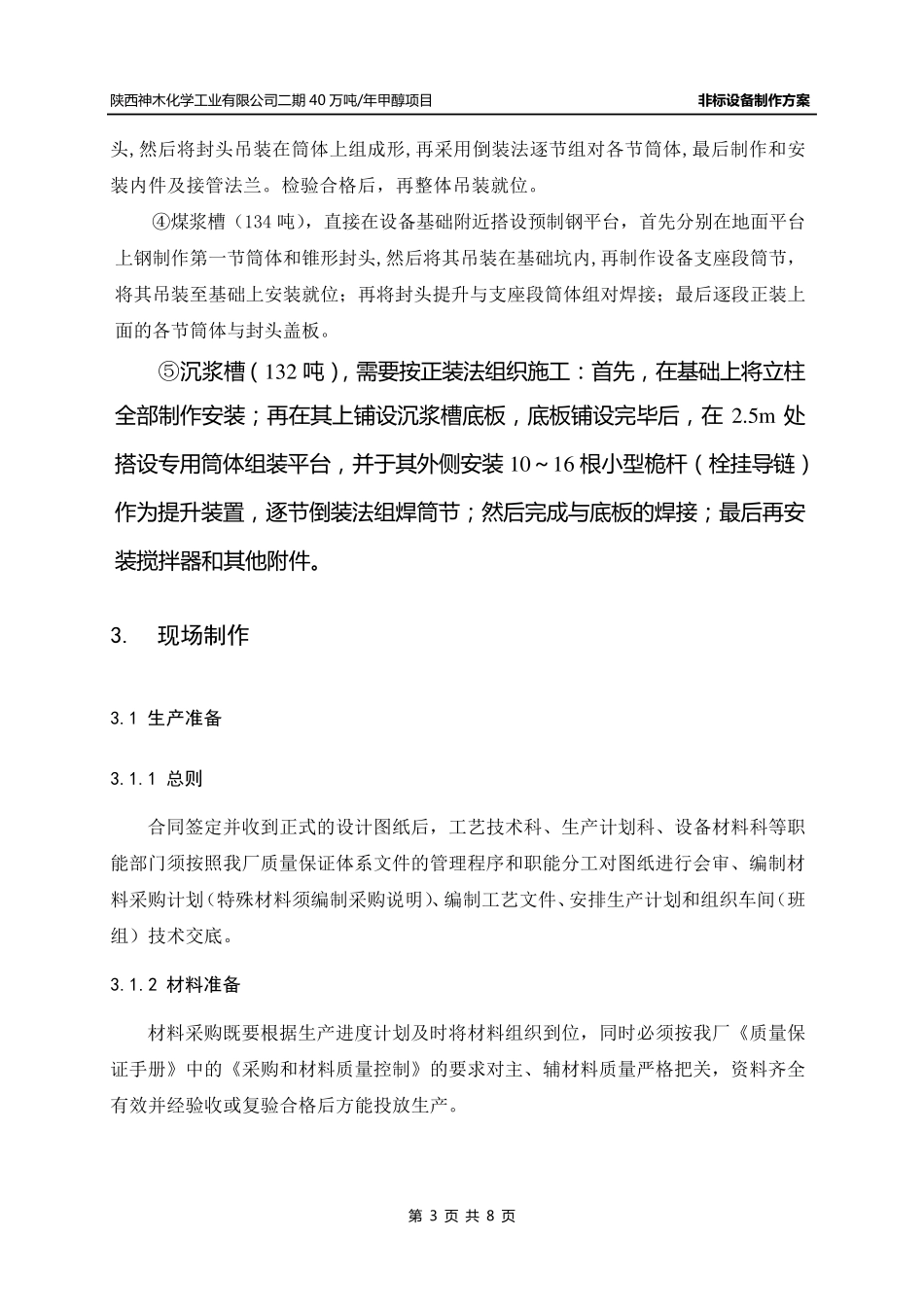

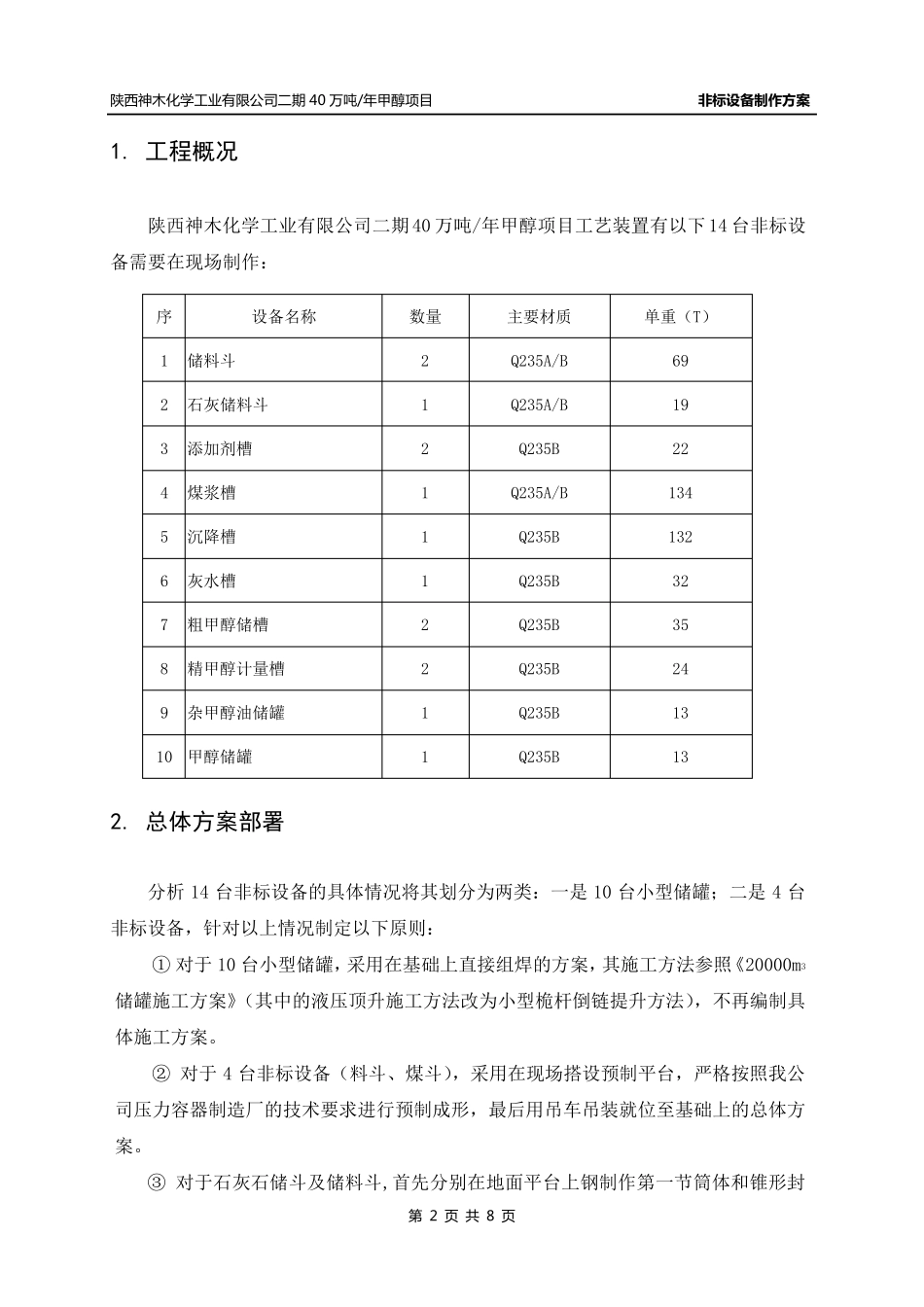

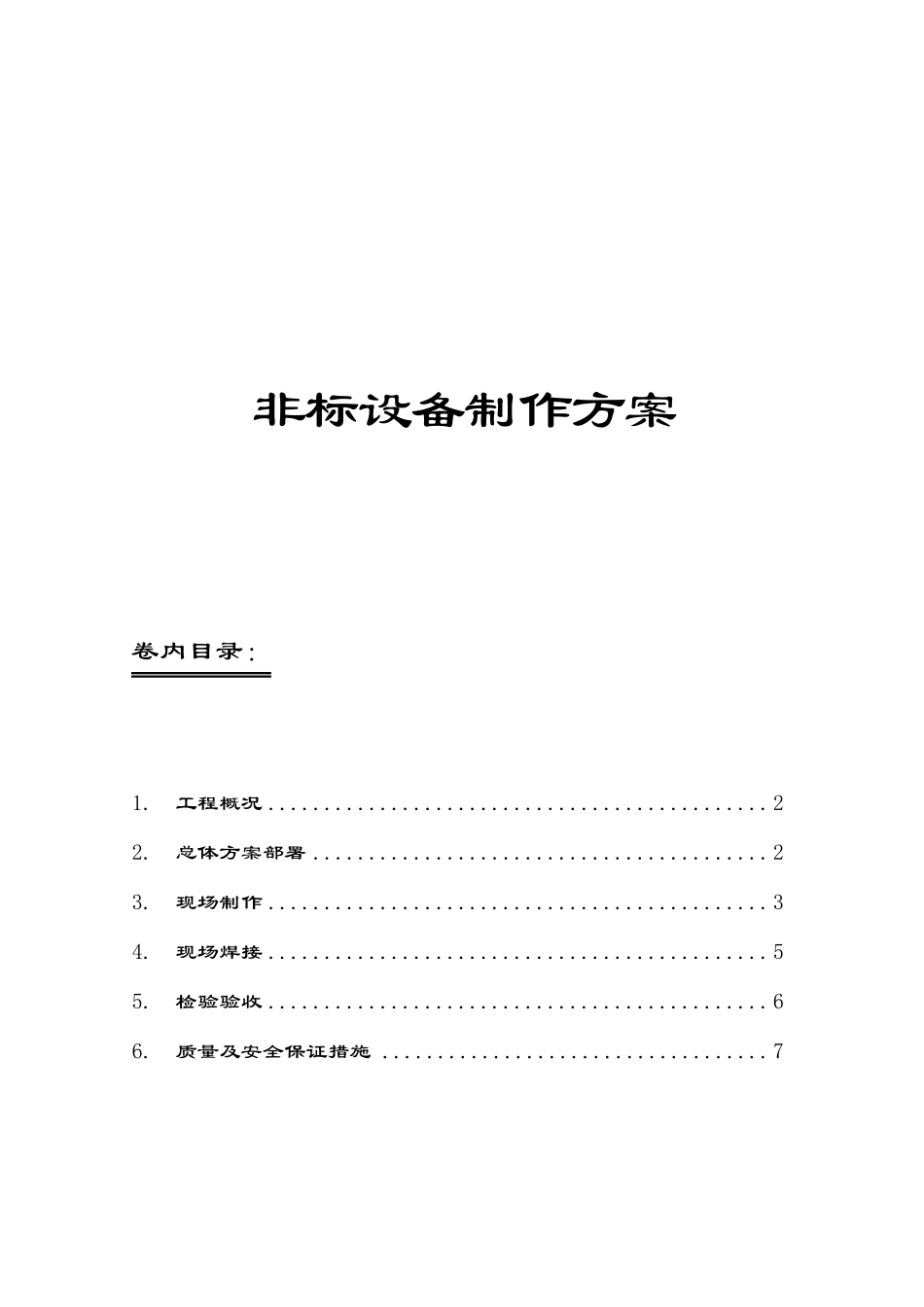

非标设备制作方案 卷内目录： 1. 工程概况 ............................................. 2 2. 总体方案部署 ......................................... 2 3. 现场制作 ............................................. 3 4. 现场焊接 ............................................. 5 5. 检验验收 ............................................. 6 6. 质量及安全保证措施 ................................... 7 陕 西 神 木 化 学 工 业 有 限 公 司 二 期 40 万吨/年甲醇项目 非 标 设 备 制 作方案 第 2 页 共 8 页 1. 工程概况 陕西神木化学工业有限公司二期40 万吨/年甲醇项目工艺装置有以下14 台非标设备需要在现场制作： 序 设备名称 数量 主要材质 单重（T） 1 储料斗 2 Q235A/B 69 2 石灰储料斗 1 Q235A/B 19 3 添加剂槽 2 Q235B 22 4 煤浆槽 1 Q235A/B 134 5 沉降槽 1 Q235B 132 6 灰水槽 1 Q235B 32 7 粗甲醇储槽 2 Q235B 35 8 精甲醇计量槽 2 Q235B 24 9 杂甲醇油储罐 1 Q235B 13 10 甲醇储罐 1 Q235B 13 2. 总体方案部署 分析14 台非标设备的具体情况将其划分为两类：一是10 台小型储罐；二是4 台非标设备，针对以上情况制定以下原则： ① 对于 10 台小型储罐，采用在基础上直接组焊的方案，其施工方法参照《20000m3储罐施工方案》（其中的液压顶升施工方法改为小型桅杆倒链提升方法），不再编制具体施工方案。 ② 对于 4 台非标设备（料斗、煤斗），采用在现场搭设预制平台，严格按照我公司压力容器制造厂的技术要求进行预制成形，最后用吊车吊装就位至基础上的总体方案。 ③ 对于石灰石储斗及储料斗,首 先 分别 在地 面 平台上钢 制作第 一节 筒 体和 锥 形封陕 西 神 木 化 学 工 业 有 限 公 司 二 期 40 万 吨 /年 甲 醇 项 目 非 标 设 备 制 作方案 第 3 页 共 8 页 头,然后将封头吊装在筒体上组成形,再采用倒装法逐节组对各节筒体,最后制作和安装内件及接管法兰。检验合格后，再整体吊装就位。 ④煤浆槽（134 吨），直接在设备基础附近搭设预制钢平台，首先分别在地面平台上钢制作第一节筒体和锥形封头,然后将其吊装在基础坑内,再制作设备支座段筒节，将其吊装至基础上安装就位；再将封头提升与支座段筒体组对焊接；最后逐段正装上...
