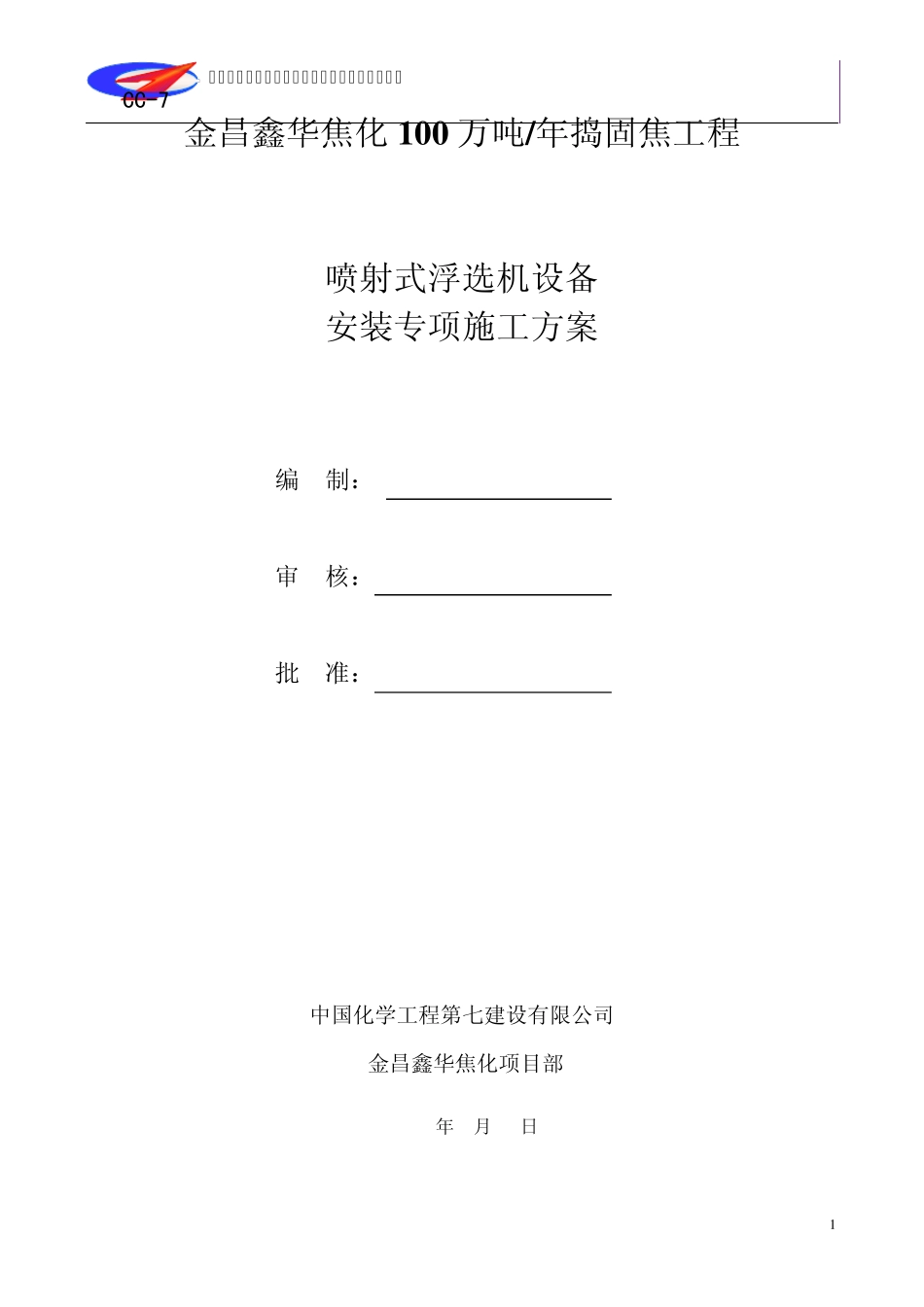

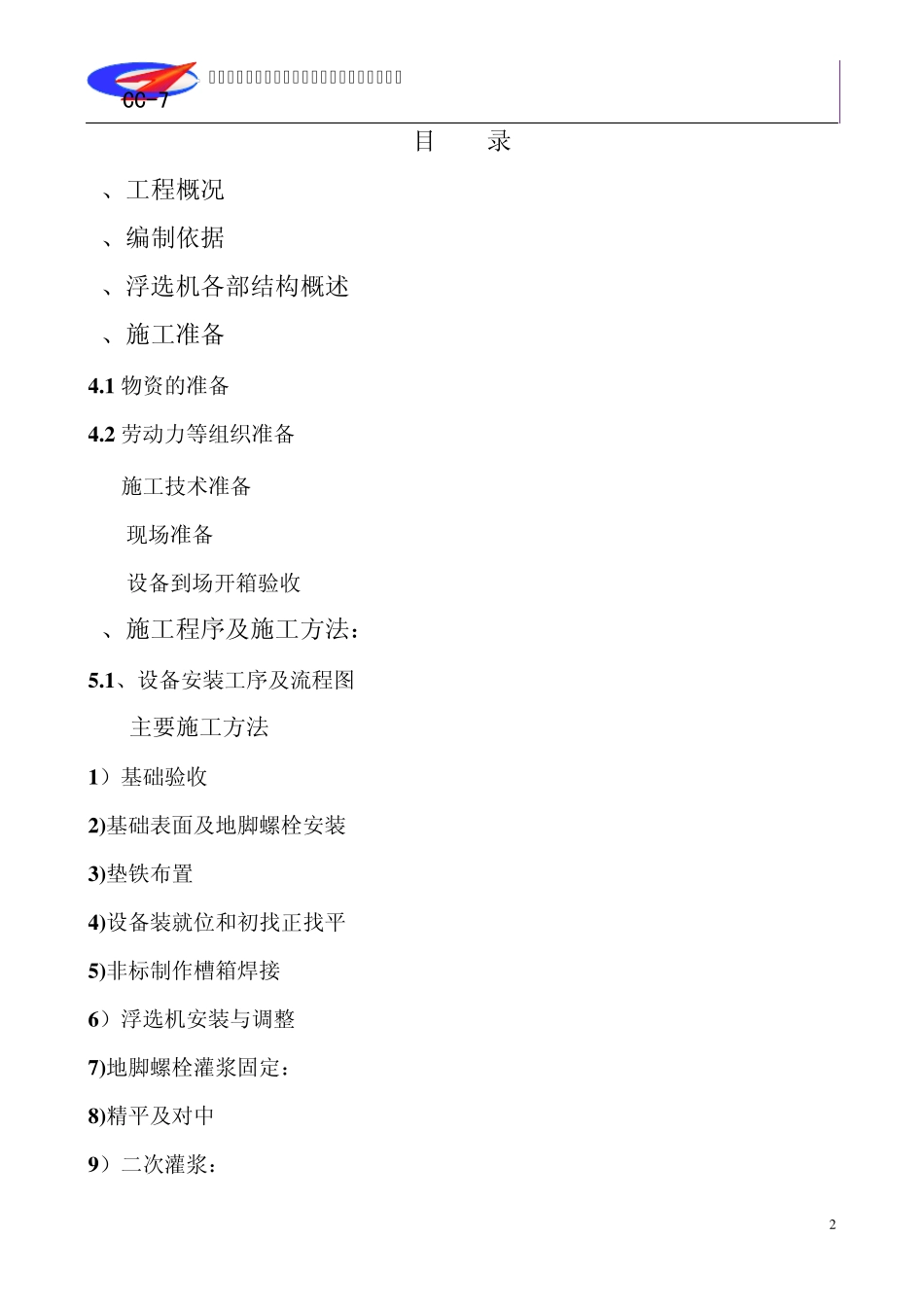

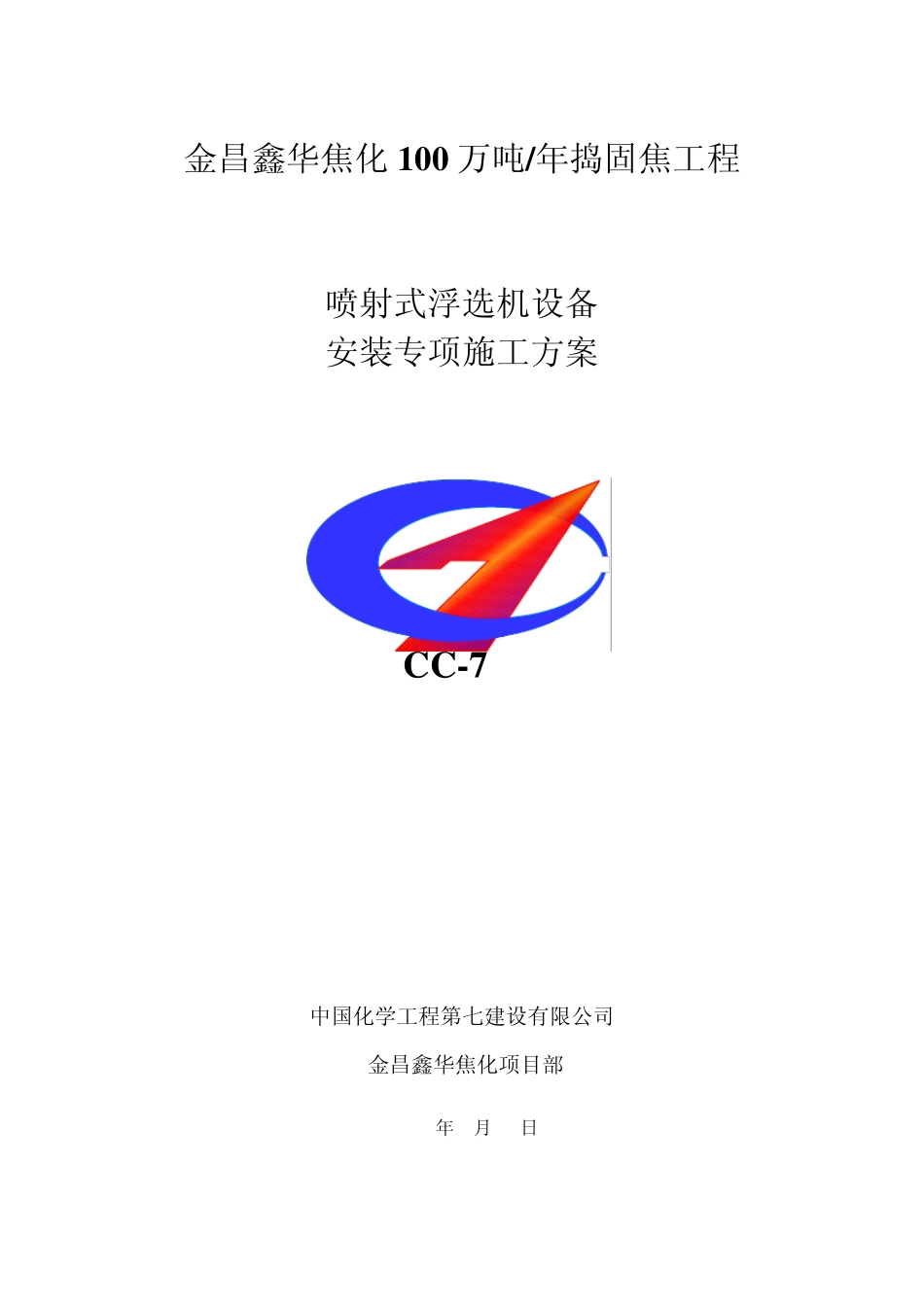

金昌鑫华焦化100 万吨/年捣固焦工程 喷射式浮选机设备 安装专项施工方案 C C -7 中国化学工程第七建设有限公司 金昌鑫华焦化项目部 2011年9月 13日 中国化学工程第七建设公司金昌鑫华焦化项目部 CC-7 1 金昌鑫华焦化1 0 0 万吨/年捣固焦工程 喷射式浮选机设备 安装专项施工方案 编 制： 审 核： 批 准： 中国化学工程第七建设有限公司 金昌鑫华焦化项目部 2011年9月 13日 中国化学工程第七建设公司金昌鑫华焦化项目部 CC-7 2 目 录 1、工程概况 2、编制依据 3、浮选机各部结构概述 4、施工准备 4 .1 物资的准备 4 .2 劳动力等组织准备 4.3施工技术准备 4.4现场准备 4.5设备到场开箱验收 5、施工程序及施工方法： 5 .1 、设备安装工序及流程图 5.2主要施工方法 1 ）基础验收 2 )基础表面及地脚螺栓安装 3 )垫铁布置 4 )设备装就位和初找正找平 5 )非标制作槽箱焊接 6 ）浮选机安装与调整 7 )地脚螺栓灌浆固定： 8 )精平及对中 9 ）二次灌浆： 中国化学工程第七建设公司金昌鑫华焦化项目部 CC-7 3 10）整机清水性能试验 11）检测方法 12）工程验收 6、质量保证措施 7、质量保证体系 8、HSE 安全保证措施: 9、HSE 保证体系 10、主要机具一览表 11、劳动力动员计划 12、进度计划 中国化学工程第七建设公司金昌鑫华焦化项目部 CC-7 4 1、工程概况 工程名称：金昌鑫华 100万吨/年焦化捣固焦工程 建设单位：内蒙古太西煤集团金昌鑫华焦化有限公司 监理单位：山西环球建设监理公司 施工单位：中国化学工程第七建设有限公司 工程建设地点：甘肃省金昌市河西堡循环经济工业园区； 本工程是金昌鑫华 100万吨/年焦化捣固焦工程项目的主厂房浮选机安装工程。共有 3台FJC系列煤用喷射式浮选机，为了保证项目 FJC系列煤用喷射式浮选机设备安装的质量、进度、工期、安全，指导现场施工，在安装过程中，严格按照相关规范以及唐山国华科技国际工程有限公司现场指导人员要求进行安装，确保安装质量和施工图设计要求和规范规定要求，特编制此方案。 2、编制依据 1）制造商提供的随机技术资料；制造厂规定的标准和要求； 2）《机械设备安装工程施工及验收通用规范》（GB50231—2009）； 3）《煤用喷射式浮选机技术条件》MT/T649-2011； 4）《建设工程施工现场供用电安全规范》GB50194-93。 3、浮选机各部结构概述 浮选机的结构装置：本机主要由充气搅拌装置...
