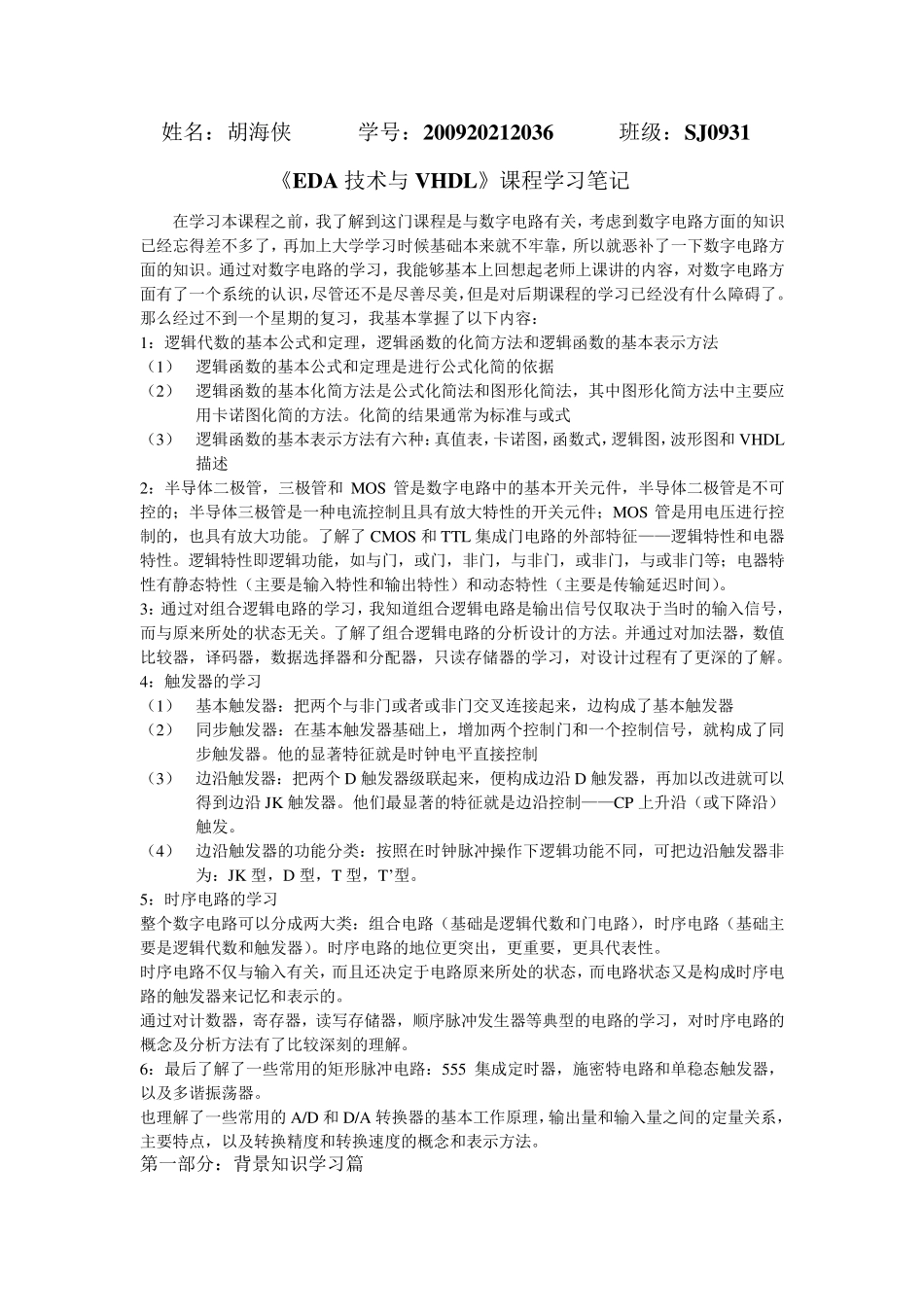

姓 名 : 胡 海 侠 学 号 : 200920212036 班 级 : SJ0931 《 EDA 技 术 与 V HDL》 课 程 学 习 笔 记 在 学 习 本 课 程 之 前 , 我 了 解 到 这 门 课 程 是 与 数 字 电 路 有 关 , 考 虑 到 数 字 电 路 方 面 的 知 识已 经 忘 得 差 不 多 了 , 再 加 上 大 学 学 习 时 候 基 础 本 来 就 不 牢 靠 , 所 以 就 恶 补 了 一 下 数 字 电 路 方面 的 知 识 。 通 过 对 数 字 电 路 的 学 习 , 我 能 够 基 本 上 回 想 起 老 师 上 课 讲 的 内 容 , 对 数 字 电 路 方面 有 了 一 个 系 统 的 认 识 ,尽 管 还 不 是 尽 善 尽 美 ,但 是 对 后 期 课 程 的 学 习 已 经 没 有 什 么 障 碍 了 。那 么 经 过 不 到 一 个 星 期 的 复 习 , 我 基 本 掌 握 了 以 下 内 容 : 1: 逻 辑 代 数 的 基 本 公 式 和 定 理 , 逻 辑 函 数 的 化 简 方 法 和 逻 辑 函 数 的 基 本 表 示 方 法 ( 1) 逻 辑 函 数 的 基 本 公 式 和 定 理 是 进 行 公 式 化 简 的 依 据 ( 2) 逻 辑 函 数 的 基 本 化 简 方 法 是 公 式 化 简 法 和 图 形 化 简 法 , 其中图 形 化 简 方 法 中主要应用卡诺图 化 简 的 方 法 。 化 简 的 结果通 常为标准与 或式 ( 3) 逻 辑 函 数 的 基 本 表 示 方 法 有 六种:真值表 ,卡诺图 ,函 数 式 ,逻 辑 图 ,波形 图 和 VHDL描述 2: 半导体二极管 , 三极管 和MOS 管 是 数 字 电 路 中的 基 本 开关 元件, 半导体二极管 是 不 可控的 ;半导体三极管 是 一 种电 流控制且具有 放大 特性的 开关 元件;MOS 管 是 用电 压进 行 控制的 , 也具有 放大 功能 。 了 解 了 CMOS 和 TTL 集成门 电 路 的 外部特征——逻 辑 特性和 电 器特性。 逻 辑 特性即逻 辑 功能 , 如与 门 , 或门 , 非门 , 与 非门 , 或非门 , 与 或非门 等;电 器特性有 静态特性( 主要是 输入特性和 输出特性) 和 动态特性( 主要是 传输延迟时 间)。 3: 通...
