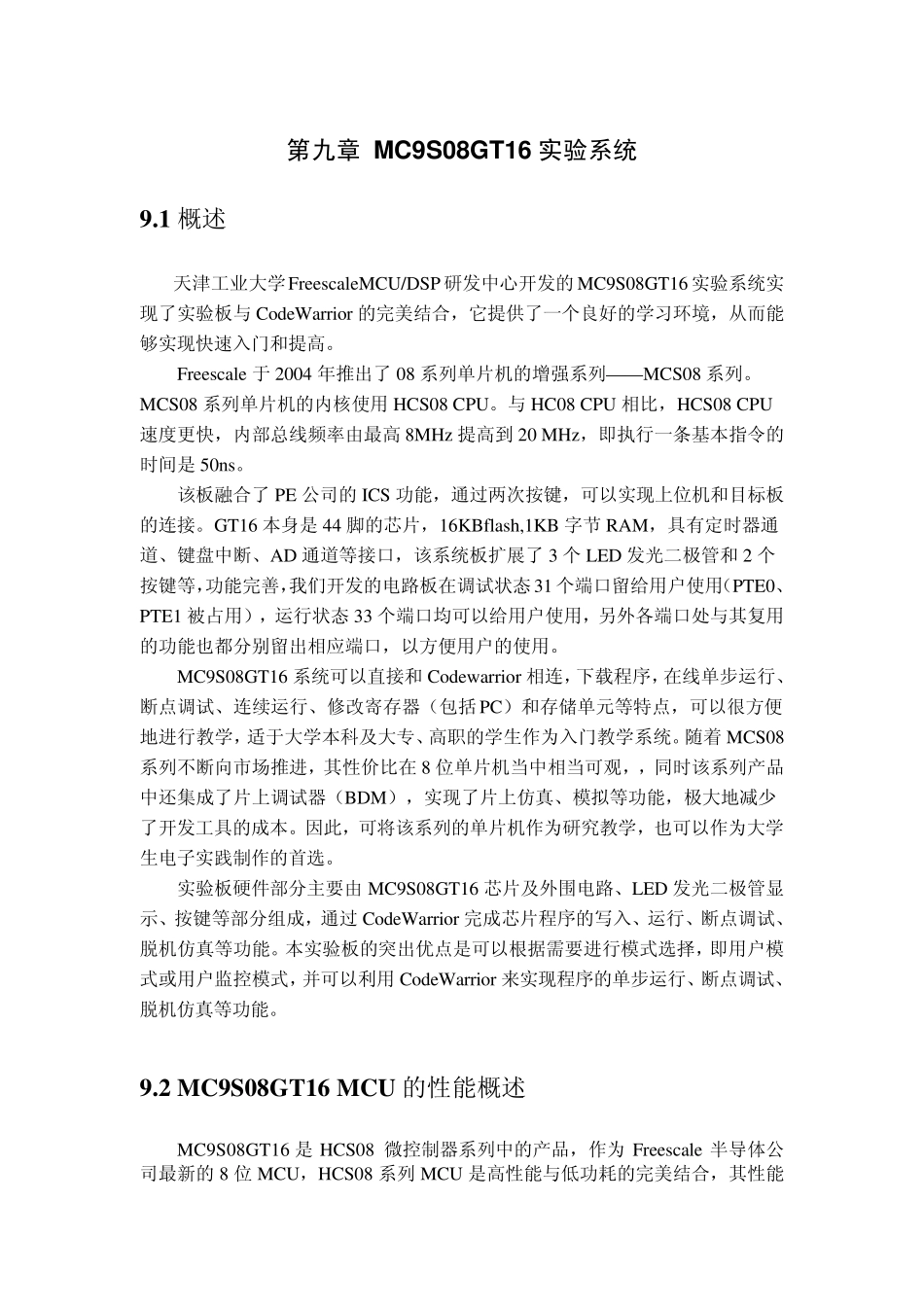

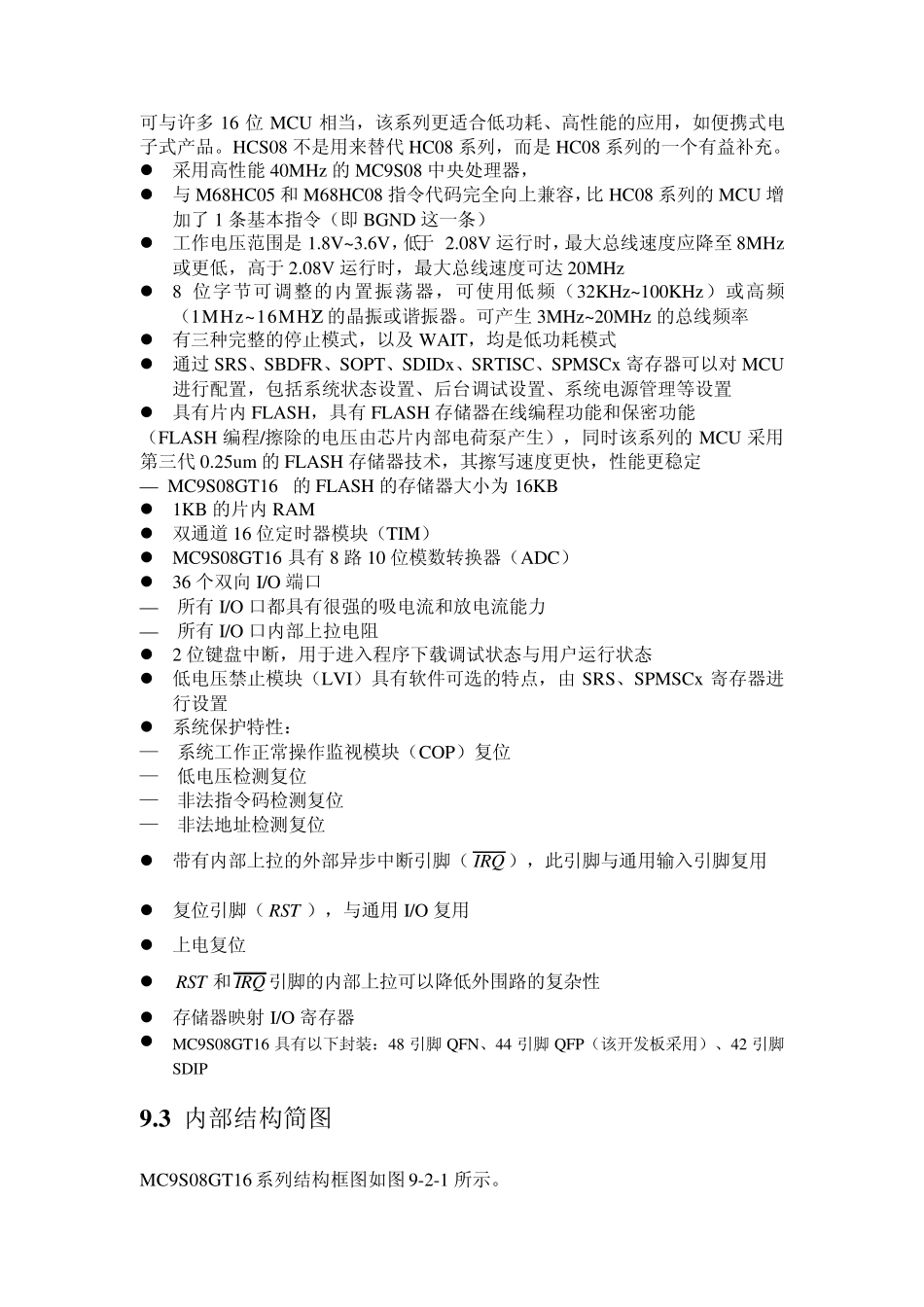

第九章 MC9S08GT16 实验系统 9.1 概述 天津工业大学FreescaleMCU/DSP 研发中心开发的MC9S08GT16 实验系统实现了实验板与CodeWarrior 的完美结合，它提供了一个良好的学习环境，从而能够实现快速入门和提高。 Freescale 于2004 年推出了08 系列单片机的增强系列— — MCS08 系列。MCS08 系列单片机的内核使用HCS08 CPU。与HC08 CPU 相比，HCS08 CPU速度更快，内部总线频率由最高8MHz 提高到20 MHz，即执行一条基本指令的时间是50ns。 该板融合了PE 公司的ICS 功能，通过两次按键，可以实现上位机和目标板的连接。GT16 本身是44 脚的芯片，16KBflash,1KB 字节RAM，具有定时器通道、键盘中断、AD 通道等接口，该系统板扩展了3 个LED 发光二极管和2 个按键等，功能完善，我们开发的电路板在调试状态31 个端口留给用户使用（PTE0、PTE1 被占用），运行状态 33 个端口均可以给用户使用，另外各端口处与其复用的功能也都分别留出相应端口，以方便用户的使用。 MC9S08GT16 系统可以直接和Codewarrior 相连，下载程序，在线单步运行、断点调试、连续运行、修改寄存器（包括 PC）和存储单元等特点，可以很方便地进行教学，适于大学本科及大专、高职的学生作为入门教学系统。随着 MCS08系列不断向市场推进，其性价比在 8 位单片机当中相当可观，，同时该系列产品中还集成了片上调试器（BDM），实现了片上仿真、模拟等功能，极大地减少了开发工具的成本。因此，可将该系列的单片机作为研究教学，也可以作为大学生电子实践制作的首选。 实验板硬件部分主要由MC9S08GT16 芯片及外围电路、LED 发光二极管显示、按键等部分组成，通过CodeWarrior 完成芯片程序的写入、运行、断点调试、脱机仿真等功能。本实验板的突出优点是可以根据需要进行模式选择，即用户模式或用户监控模式，并可以利用CodeWarrior 来实现程序的单步运行、断点调试、脱机仿真等功能。 9.2 MC9S08GT16 MCU 的性能概述 MC9S08GT16 是HCS08 微控制器系列中的产品，作为 Freescale 半导体公司最新的8 位MCU，HCS08 系列MCU 是高性能与低功耗的完美结合，其性能可与许多16 位MCU 相当，该系列更适合低功耗、高性能的应用，如便携式电子式产品。HCS08 不是用来替代 HC08 系列，而是 HC08 系列的一个有益补充。  采用高性能 40MHz 的 MC9S08 中央处理器，  与M68HC05 和 M68HC08 指令代码完全向上兼容，比 HC08 ...
