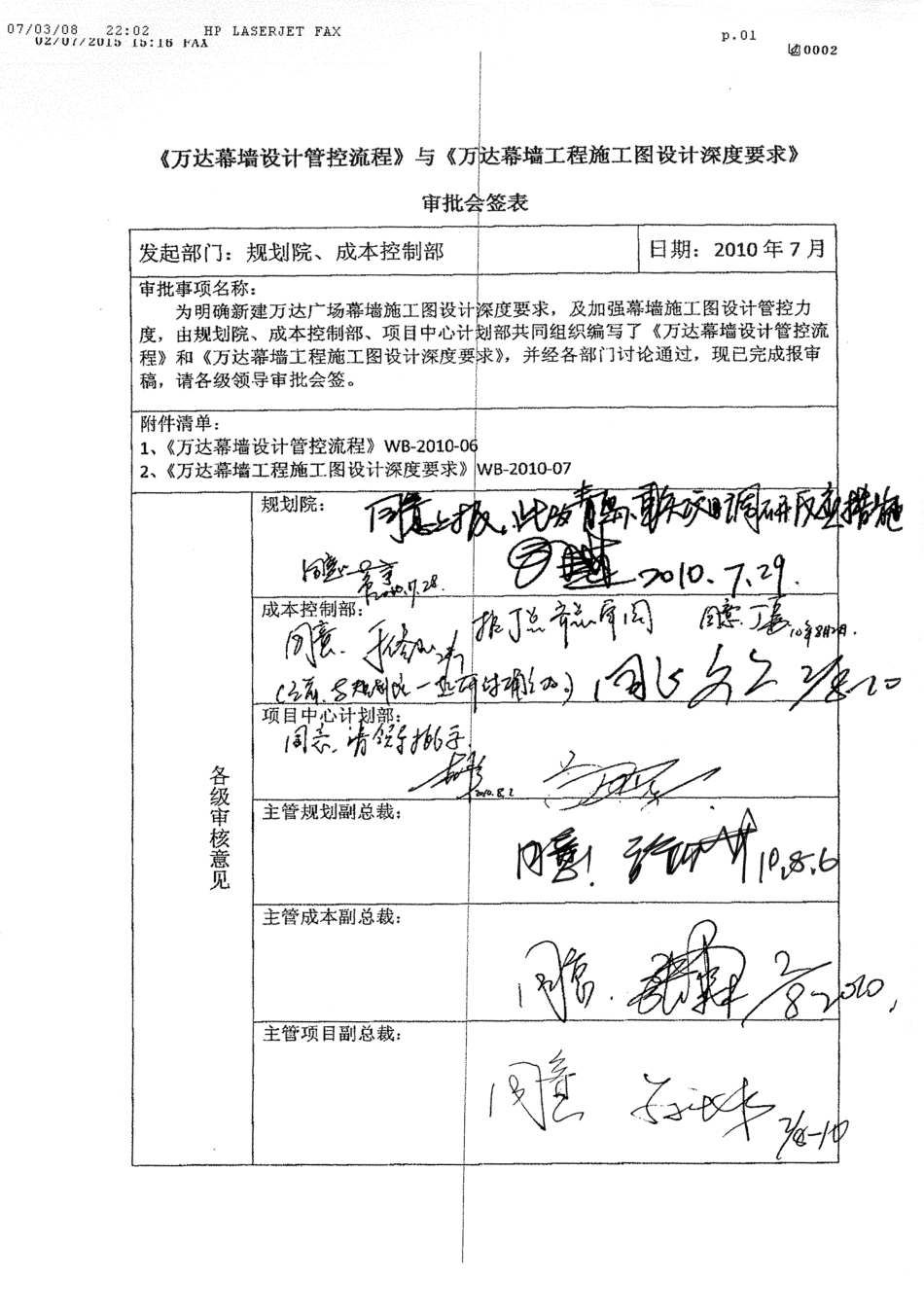

在各部门配合下，以及集团领导的大力支持下，万达规划院有限公司与成本控制部通力配合，共同编写了《万达幕墙设计管控流程》与《万达幕墙工程施工图设计深度要求》。经各部门审议汇签。 本《流程》与《要求》用于指导在建、新建万达广场幕墙施工图设计与设计管控工作。 主编单位：万达商业规划研究院 编写成员：（按姓氏笔划为序） 丁 勇 于修阳 马 红 齐 界 朱其玮 李 峻 李晓燕 李 琪 张 琳 常 宇 夏洪兴 唐在峰 赖建燕 1 万达幕墙设计管控流程 总则：为规范万达幕墙设计管理、保证设计及工程质量、合理控制成本，特制定本流程。规划院、项目公司在项目实施过程中，必须严格执行本流程规定。 本流程适用于商业地产公司2 0 1 0 版制度中约定的持有物业。 1 . 幕墙施工图设计管控的职责界面（2 0 1 0 版制度） 1 .1 项目公司负责组织幕墙施工图设计的招标工作，规划院审批，完成设计单位的确定。（参见规划设计类招标流程）（1 0 版制度6 1 页3 .8 条。 1 .2 项目公司负责组织完成幕墙（含采光顶）施工图（用于招标），报规划院审批。幕墙材料设计封样报规划院审核。项目公司负责组织幕墙施工单位完成“深化施工图”设计工作并报规划院审核。详见操作手册“施工图审核流程”。1 0 版制度6 2 页4 .1 0 条。 1 .3 项目公司负责组织主要材料及部品（包括立面、内装、景观、导向标识等）的施工封样，由规划院进行现场封样。1 0 版制度6 3 页5 .3 条。 2 . 幕墙设计阶段划分：（拟列入新版制度） 2 .1 立面设计阶段：由立面设计公司设计，需包含夜景照明立面效果设计，并提供主要立面构造节点。 2 .2 前期对接阶段：幕墙设计单位在外立面深化设计设计阶段，对外幕墙构造节点做法予以对接，并复核其经济估算。 2 .3 幕墙设计阶段：以幕墙设计单位为主体，与立面、夜景照明等设计公司进行互动设计，并完成幕墙施工图设计。 2 .4 设计封样阶段：幕墙设计单位根据外立面设计单位的材料样板封样，提供外幕墙石材工程招标样板，项目公司报规划院签封。 2 .5 施工图设计阶段： 1 幕墙工程施工单位中标后，应参照幕墙施工图核对现场情况，进行图纸深化，并套用自己图签，完成“深化施工图”，报规划院进行审核，通过审核的图纸方可用于施工。 2 施工封样，施工单位应根据招标文件及甲方要求进行现场实样的样板 2 施工，经规划院签确后方可大面积采购及施工。 2 .6...
