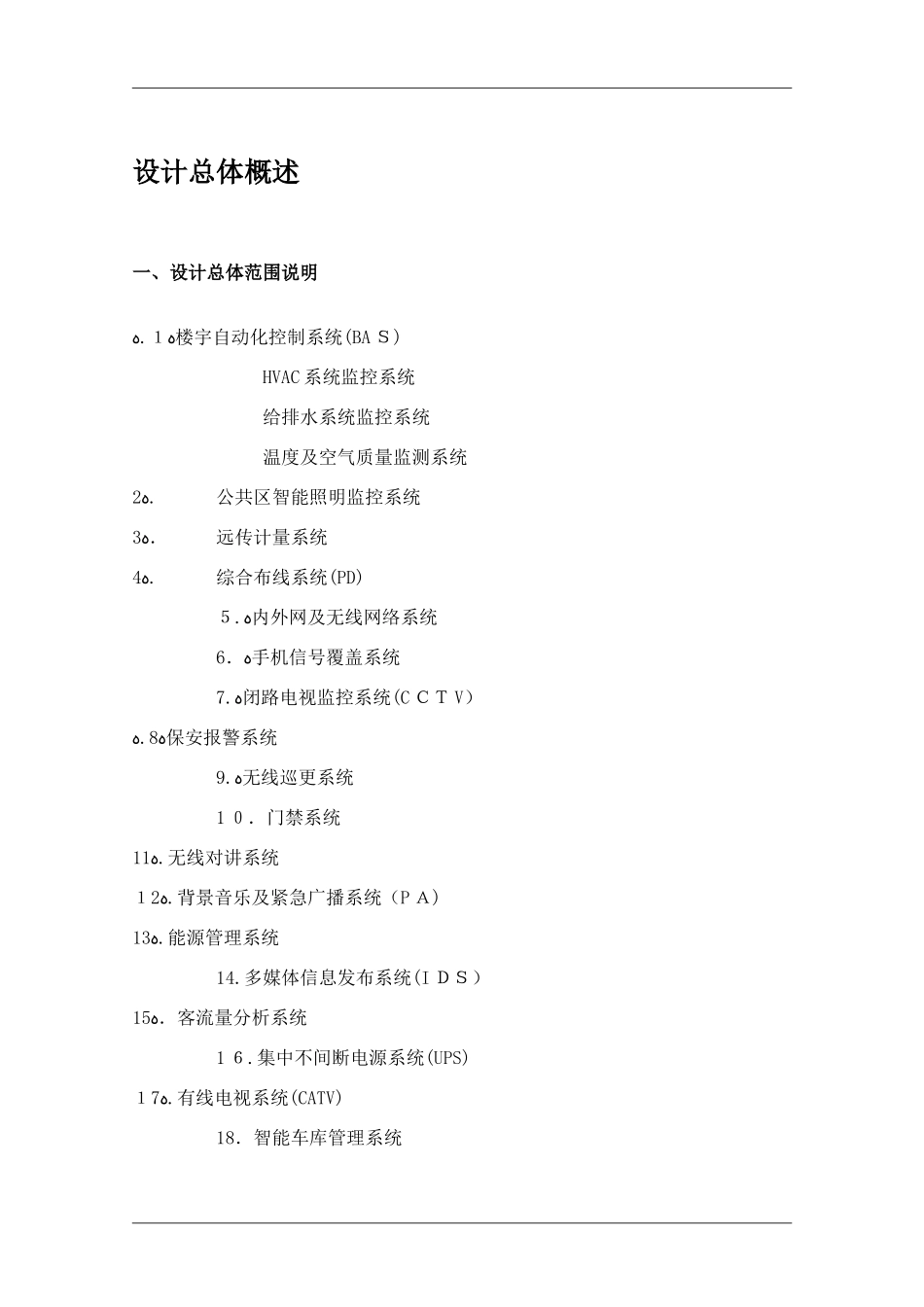

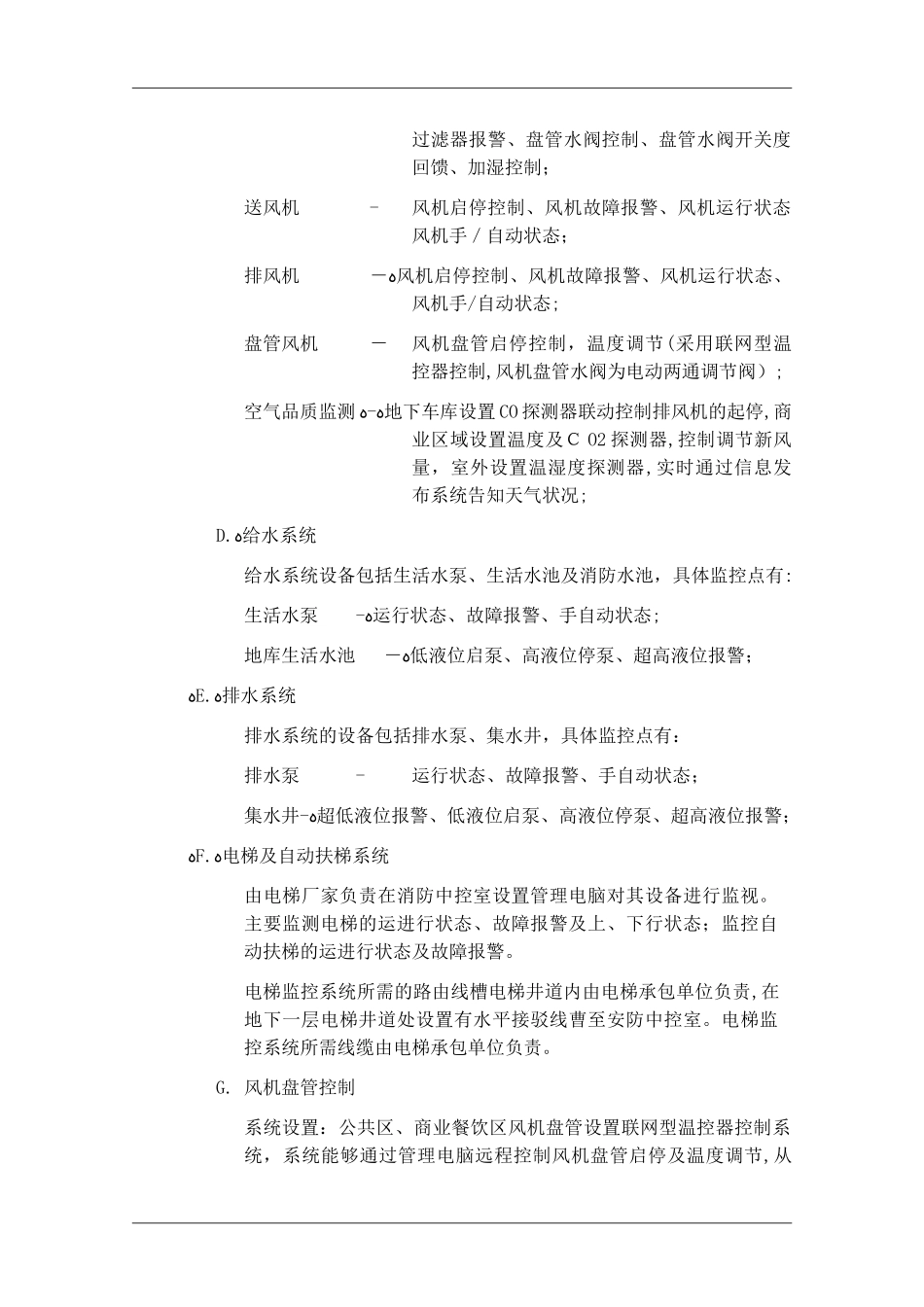

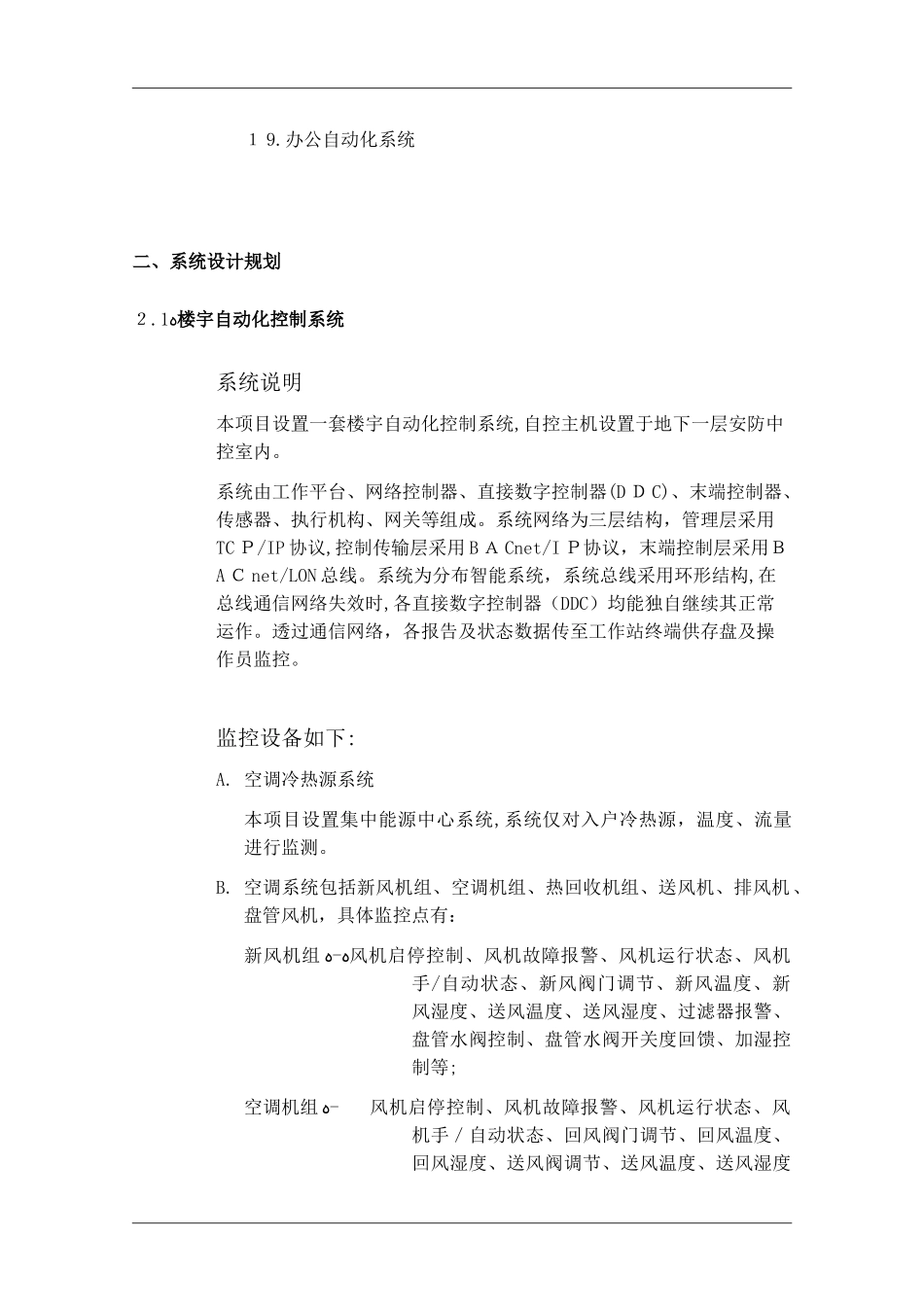

设计总体概述一、设计总体范围说明ﻩ１.ﻩ楼宇自动化控制系统(BAＳ)HVAC系统监控系统给排水系统监控系统温度及空气质量监测系统ﻩ2.公共区智能照明监控系统ﻩ3．远传计量系统ﻩ4.综合布线系统(PD)５.ﻩ内外网及无线网络系统6．ﻩ手机信号覆盖系统7.ﻩ闭路电视监控系统(CＣＴV）ﻩ8.ﻩ保安报警系统9.ﻩ无线巡更系统1０．门禁系统ﻩ11.无线对讲系统ﻩ１2.背景音乐及紧急广播系统（PＡ)ﻩ13.能源管理系统14.多媒体信息发布系统(IＤＳ）ﻩ15．客流量分析系统1６.集中不间断电源系统(UPS)ﻩ１7.有线电视系统(CATV)18．智能车库管理系统１9.办公自动化系统二、系统设计规划ﻩ２.1楼宇自动化控制系统系统说明本项目设置一套楼宇自动化控制系统,自控主机设置于地下一层安防中控室内。系统由工作平台、网络控制器、直接数字控制器(DＤC)、末端控制器、传感器、执行机构、网关等组成。系统网络为三层结构，管理层采用TCＰ/IP协议,控制传输层采用BＡCnet/IＰ协议，末端控制层采用ＢAＣnet/LON总线。系统为分布智能系统，系统总线采用环形结构,在总线通信网络失效时,各直接数字控制器（DDC）均能独自继续其正常运作。透过通信网络，各报告及状态数据传至工作站终端供存盘及操作员监控。监控设备如下:A.空调冷热源系统本项目设置集中能源中心系统,系统仅对入户冷热源，温度、流量进行监测。B.空调系统包括新风机组、空调机组、热回收机组、送风机、排风机、盘管风机，具体监控点有：新风机组-ﻩﻩ风机启停控制、风机故障报警、风机运行状态、风机手/自动状态、新风阀门调节、新风温度、新风湿度、送风温度、送风湿度、过滤器报警、盘管水阀控制、盘管水阀开关度回馈、加湿控制等;空调机组ﻩ-风机启停控制、风机故障报警、风机运行状态、风机手／自动状态、回风阀门调节、回风温度、回风湿度、送风阀调节、送风温度、送风湿度过滤器报警、盘管水阀控制、盘管水阀开关度回馈、加湿控制；送风机-风机启停控制、风机故障报警、风机运行状态风机手／自动状态；排风机－ﻩ风机启停控制、风机故障报警、风机运行状态、风机手/自动状态;盘管风机－风机盘管启停控制，温度调节(采用联网型温控器控制,风机盘管水阀为电动两通调节阀）;空气品质监测-ﻩﻩ地下车库设置CO探测器联动控制排风机的起停,商业区域设置温度及ＣO2探测器,控制调节新风量，室外设置温湿度探测器,实时通过信息发布系统告知天气状况;D.ﻩ给水系统给水系统设备包括生活水泵、生活水池及消防水池，具体监控点有:生活水泵-ﻩ运行状态、故障报警、手自动状态;地库生活水池－ﻩ低液位启泵、高液位停泵、超高液位报警；ﻩE.ﻩ排水系统排水系统的设备包括排水泵、集水井，具体监控点有：排水泵-运行状态、故障报警、手自动状态；集水井-ﻩ超低液位报警、低液位启泵、高液位停泵、超高液位报警；ﻩF.ﻩ电梯及自动扶梯系统由电梯厂家负责在消防中控室设置管理电脑对其设备进行监视。主要监测电梯的运进行状态、故障报警及上、下行状态；监控自动扶梯的运进行状态及故障报警。电梯监控系统所需的路由线槽电梯井道内由电梯承包单位负责,在地下一层电梯井道处设置有水平接驳线曹至安防中控室。电梯监控系统所需线缆由电梯承包单位负责。G.风机盘管控制系统设置：公共区、商业餐饮区风机盘管设置联网型温控器控制系统，系统能够通过管理电脑远程控制风机盘管启停及温度调节,从而降低人员管理、并进行节能控制。此状态的参数应能够通过编程予以修改。2.2ﻩ变配电智能仪表监控系统2.2.1ﻩ系统说明:本项目设置有１个１0kv变电室。本系统在变电室设置一套变配电智能仪表监控系统管理主机,对变配电室10KＶ变压器、进线柜、母联柜、出线、直流屏等设备进行监控,在弱电机房设置１台总监控主机，对10ｋv变电室内主进线柜、母联柜、主馈出设备进行监控,总监控主机与其他主机联网，监视整个项目配电系统。变配电智能仪表监控系统作为能源管理系统子系统，除了在变配电室设置智能监控仪表外,还须在所有水泵房等设备用房用电设备末端配电箱(控制柜)设置监控模块，对用电设备的电量,以及供电情况进行监视,并将数据实时上传至能源管理系统监控主机。本承包单位仅负...
