厂区网络建设方案VIP免费

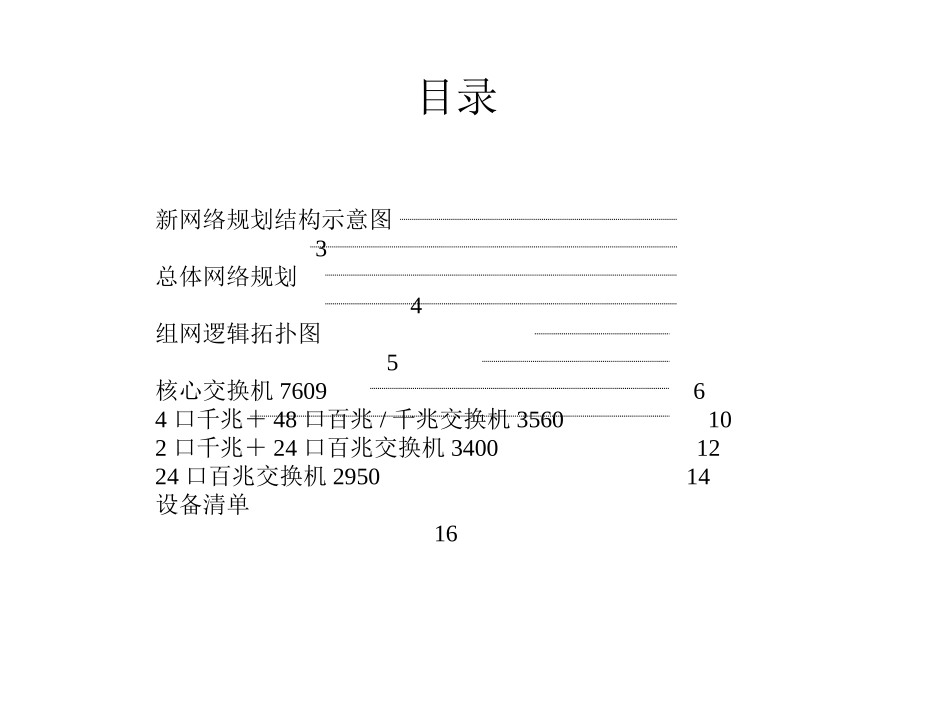

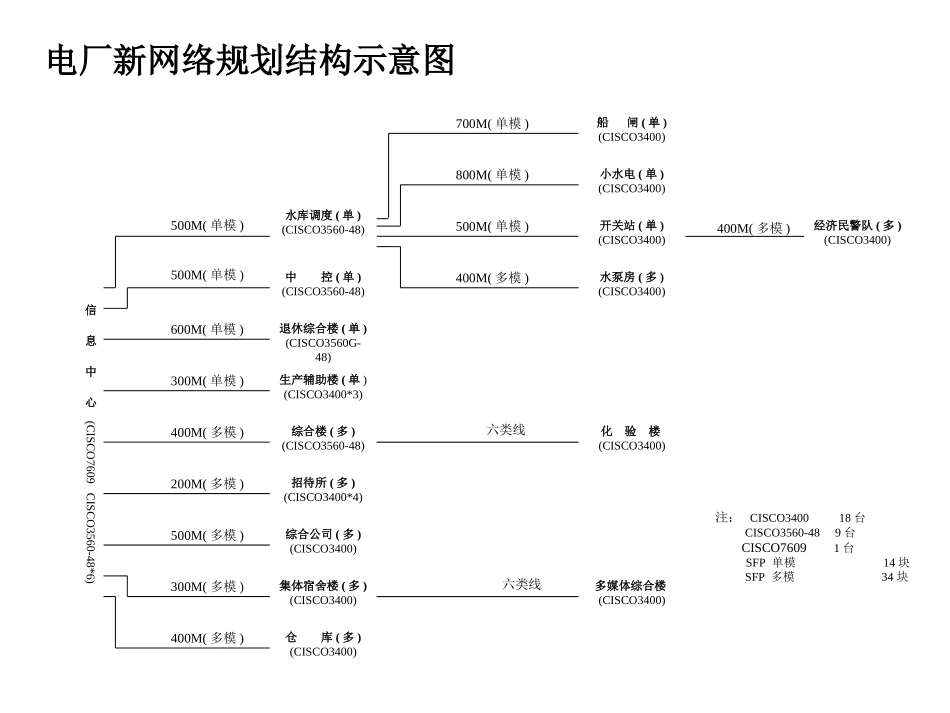

XX电厂网络建设方案目录新网络规划结构示意图3总体网络规划4组网逻辑拓扑图5核心交换机760964口千兆＋48口百兆/千兆交换机3560102口千兆＋24口百兆交换机34001224口百兆交换机295014设备清单16注：CISCO340018台CISCO3560-489台CISCO76091台SFP单模14块SFP多模34块电厂新网络规划结构示意图六类线六类线300M(单模)600M(单模)500M(单模)500M(单模)200M(多模)400M(多模)500M(多模)300M(多模)400M(多模)700M(单模)800M(单模)500M(单模)400M(多模)400M(多模)中控(单)(CISCO3560-48)退休综合楼(单)(CISCO3560G-48)仓库(多)(CISCO3400)生产辅助楼(单)(CISCO3400*3)综合楼(多)(CISCO3560-48)综合公司(多)(CISCO3400)招待所(多)(CISCO3400*4)集体宿舍楼(多)(CISCO3400)船闸(单)(CISCO3400)小水电(单)(CISCO3400)开关站(单)(CISCO3400)水泵房(多)(CISCO3400)水库调度(单)(CISCO3560-48)经济民警队(多)(CISCO3400)信息中心(CISCO7609CISCO3560-48*6)多媒体综合楼(CISCO3400)化验楼(CISCO3400)总体网络规划网络设计为2层结构，核心层与接入层。1、核心层采用CISCO的7609，提供双引擎与双电源配置。业务板卡为24口SFP与48口RJ45卡。2、接入层采用3560、3560G、3400与2950交换机混和组网。组网逻辑拓扑图服务器群水库调度3560中控3560退休综合楼3560G生产辅助楼3400综合楼3560招待所3400仓库3400集体宿舍楼3400综合公司3400船闸3400小水电3400开关站3400水泵房3400化验楼3400经济民警队3400多媒体综合楼3400骨干7609中心机房3560*6Cisco7609路由器是一款部署于运营商网络边缘和企业网核心的高性能路由器，在运营商的网络边缘，性能、IP服务、冗余性和故障弹性十分重要。通过中央路由处理器和转发引擎相结合，Cisco7609路由器提供了30Mpps（集中式处理）/400Mpps(分布式处理)和720Gbps的总吞吐量。多功能的Cisco7600系列系统将广域网连接从DS0扩展至OC-192/STM-64，将局域网连接从10M以太网扩展至了10G以太网。Cisco7609可在通过CiscoPXF网络处理器实施高级硬件加速IP服务的同时提供上述功能。Cisco7609提供了9个局域网、广域网和城域网联网插槽，使电信运营商可以在网络边缘提供高价值、差异化服务。并为企业网核心和广域网汇聚提供了部署在高要求、高流量环境中成功所必需的高级网络基础设施。作为Cisco7600系列的一部分，Cisco7609路由器是9插槽机箱OSR-7609的继承产品。这一增强型机箱进行了设计改进，采用冗余、可变速的风扇架，带有路由处理器、交换矩阵和电源冗余性的可配置选项。Cisco7609可满足电信运营商和高端企业用户的要求。线卡为垂直安装，可通过前后通风进行高效冷却。标准或扩展电缆架插入导轨可方便管理每插槽高达48条10/100M以太网电缆/光纤/同轴电缆和多种线缆类型。每7英尺机架可安装2个机箱。核心交换机7609主要特性和优点1、Cisco7609属于Cisco7600系列路由器，在网络边缘和IDC中提供了局域网、广域网和城域网(MAN)光网功能。Cisco7609能帮助电信运营商提供高价值的个性化服务，并使企业能部署先进的网络基础设施，以便在高流量环境中取得成功。2、Cisco7609具有出色的性能和可靠性，提供了240Mpps分布式转发，以及多种冗余路由处理器和电源选项。Cisco7609中采用了2个CiscoSupervisor720上的千兆以太网端口和多层交换特性卡3(MSFC-3)路由处理器，因此无需将一个线卡插槽用于上行链路端口。这种设计能更为高效地利用线卡插槽并提高部署灵活性。在双路由处理器配置中，能使用4个千兆以太网端口。3、Cisco7600系列的线卡模块提供了从DS-0到OC-192的接口速度，此外，Cisco7609也能通过思科增强FlexWAN模块来使用大多数Cisco7200和7500端口适配器，实现DS0到OC-3速度的端接。通过结合使用Cisco广域网和局域网线卡，Cisco7600能将广域网连接从DS0扩展到OC-192，将局域网连接从10M以太网扩展到10G以太网。4、Cisco7609在一个21U的机箱中结合了出色的服务和速度，适用于多种应用。无论是作为高速WAN汇聚器部署，还是用于城域以太网汇聚和上行链路，Cisco7609都能满足冗余性、高可用性和机架密度的要求。核心交换机7609引擎选用－配双引擎SupervisorEngine720支持的7609(WS-SUP720...
