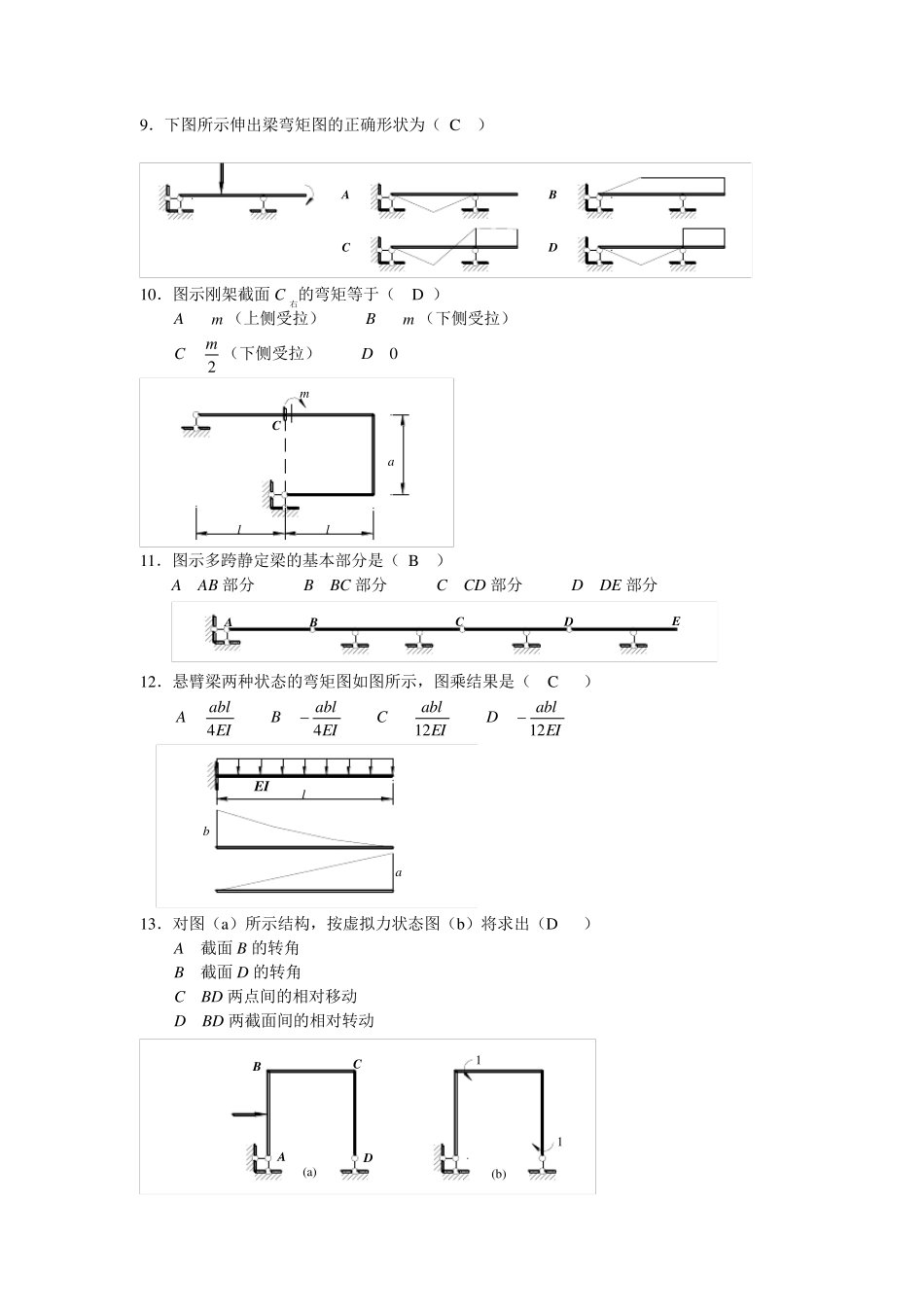

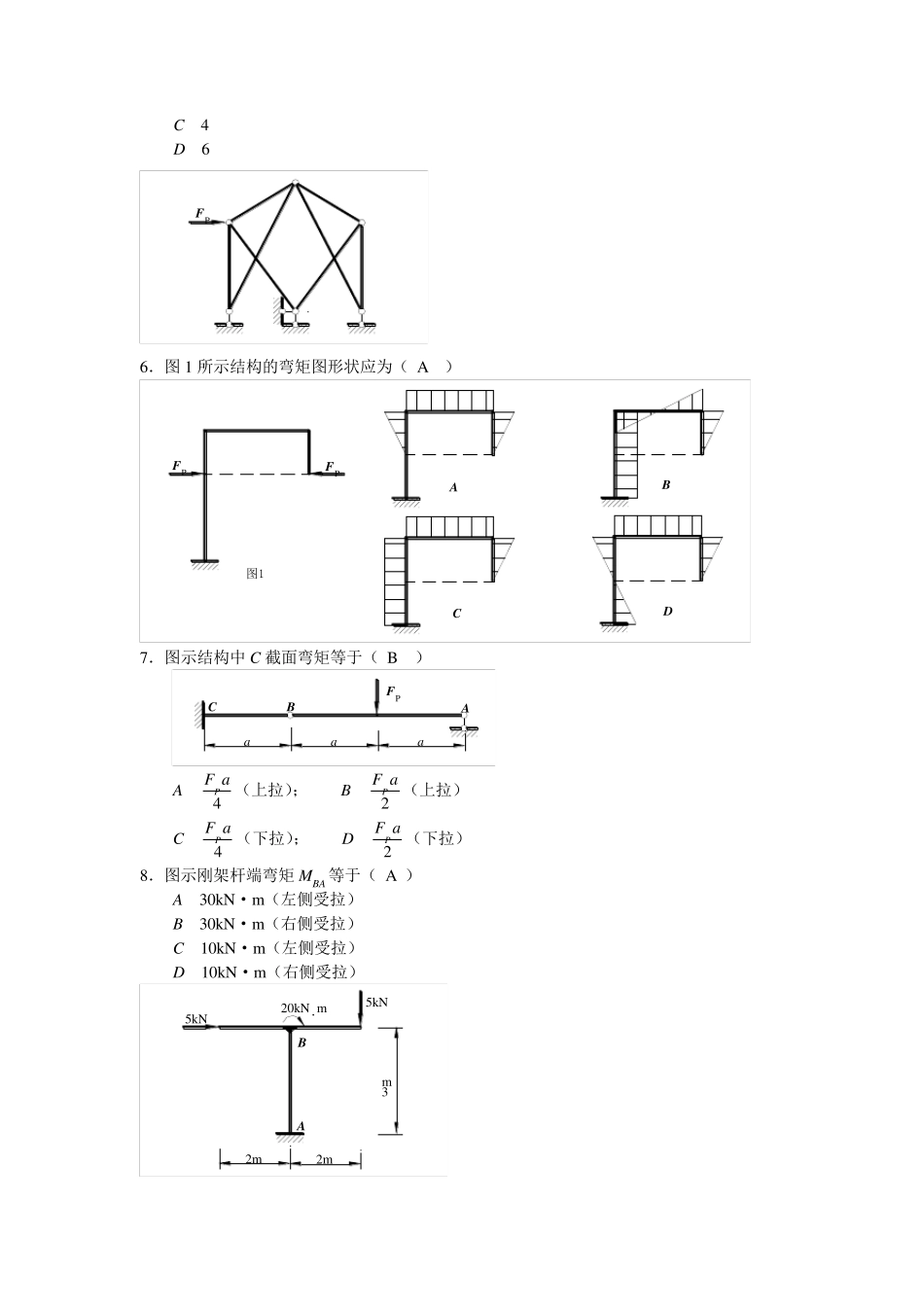

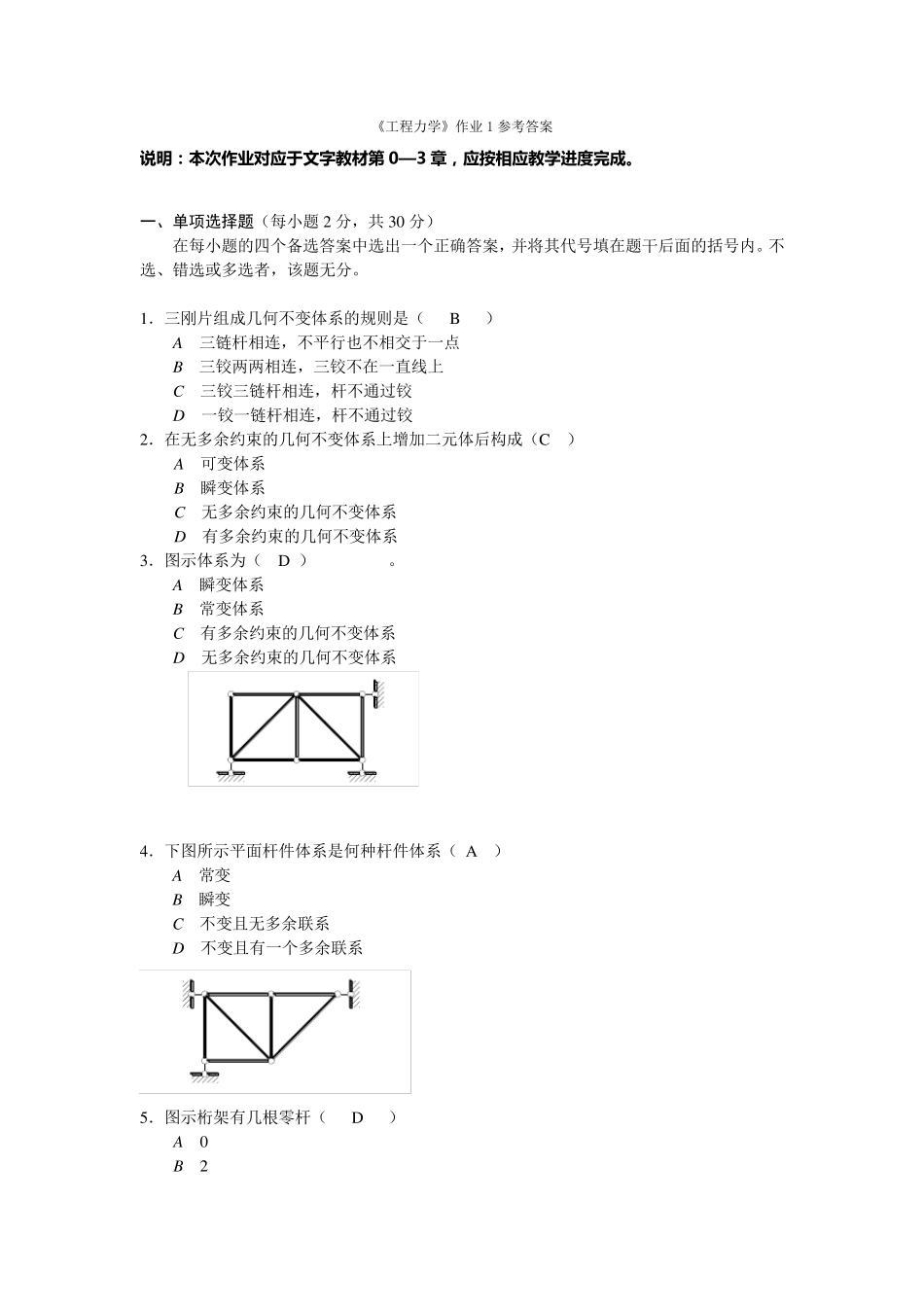

《工程力学》作业1 参考答案 说 明 ： 本 次 作 业 对 应 于 文 字 教 材 第 0—3 章 ， 应 按 相 应 教 学 进 度 完 成 。 一、单项选择题（每小题2 分，共30 分） 在每小题的四个备选答案中选出一个正确答案，并将其代号填在题干后面的括号内。不选、错选或多选者，该题无分。 1．三刚片组成几何不变体系的规则是（ B ） A 三链杆相连，不平行也不相交于一点 B 三铰两两相连，三铰不在一直线上 C 三铰三链杆相连，杆不通过铰 D 一铰一链杆相连，杆不通过铰 2．在无多余约束的几何不变体系上增加二元体后构成（C ） A 可变体系 B 瞬变体系 C 无多余约束的几何不变体系 D 有多余约束的几何不变体系 3．图示体系为（ D ） 。 A 瞬变体系 B 常变体系 C 有多余约束的几何不变体系 D 无多余约束的几何不变体系 4．下图所示平面杆件体系是何种杆件体系（ A ） A 常变 B 瞬变 C 不变且无多余联系 D 不变且有一个多余联系 5．图示桁架有几根零杆（ D ） A 0 B 2 C 4 D 6 FP 6．图1 所示结构的弯矩图形状应为（ A ） FPABCD图1FP 7．图示结构中C 截面弯矩等于（ B ） ABCFPaaa A 4aFP（上拉）； B 2aFP（上拉） C 4aFP（下拉）； D 2aFP（下拉） 8．图示刚架杆端弯矩MBA 等于（ A ） A 30kN·m （左侧受拉） B 30kN·m （右侧受拉） C 10kN·m （左侧受拉） D 10kN·m （右侧受拉） 5kN5kNAB2m2m3m20kN·m 9．下图所示伸出梁弯矩图的正确形状为（ C ） ABCD 10．图示刚架截面C右的弯矩等于（ D ） A m （上侧受拉） B m （下侧受拉） C 2m （下侧受拉） D 0 mClla 11．图示多跨静定梁的基本部分是（ B ） A AB 部分 B BC 部分 C CD 部分 D DE 部分 ABCDE 12．悬臂梁两种状态的弯矩图如图所示，图乘结果是（ C ） A EIabl4 B EIabl4 C EIabl12 D EIabl12 EIlba 13．对图（a）所示结构，按虚拟力状态图（b）将求出（D ） A 截面B 的转角 B 截面D 的转角 C BD 两点间的相对移动 D BD 两截面间的相对转动 ABCD11(a)(b) 14．悬臂梁两种状态的弯矩图如图所示，图乘结果是（ A ） A EIlFP33 B EIlFP323 C EIlFP322 D EIlFP34 FPlEIFPll 15．图示虚拟状态是为了求（ B ） A A 点线位移 B A 截面转角 C A 点竖向位移 D A 点水平位移...
