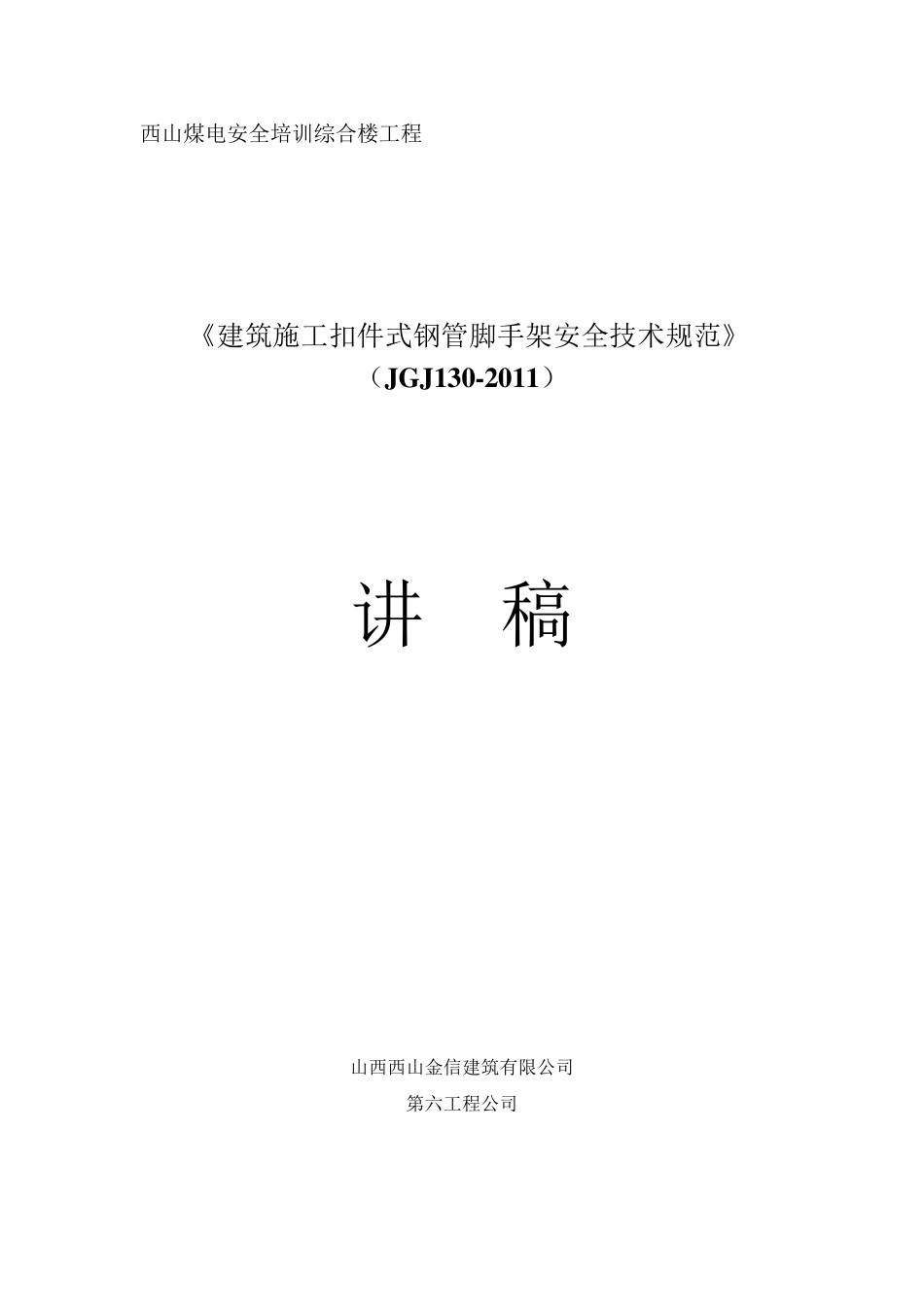

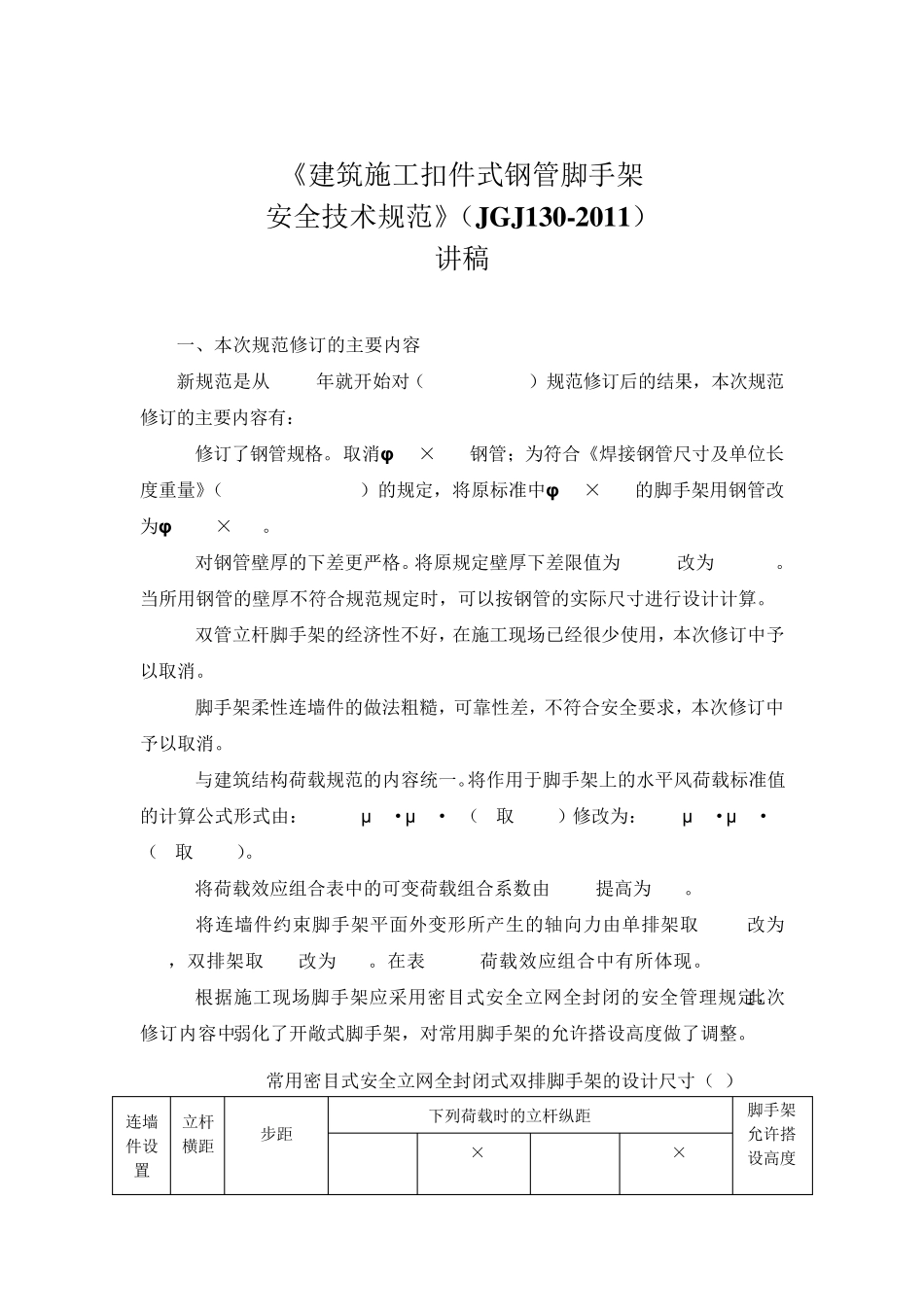

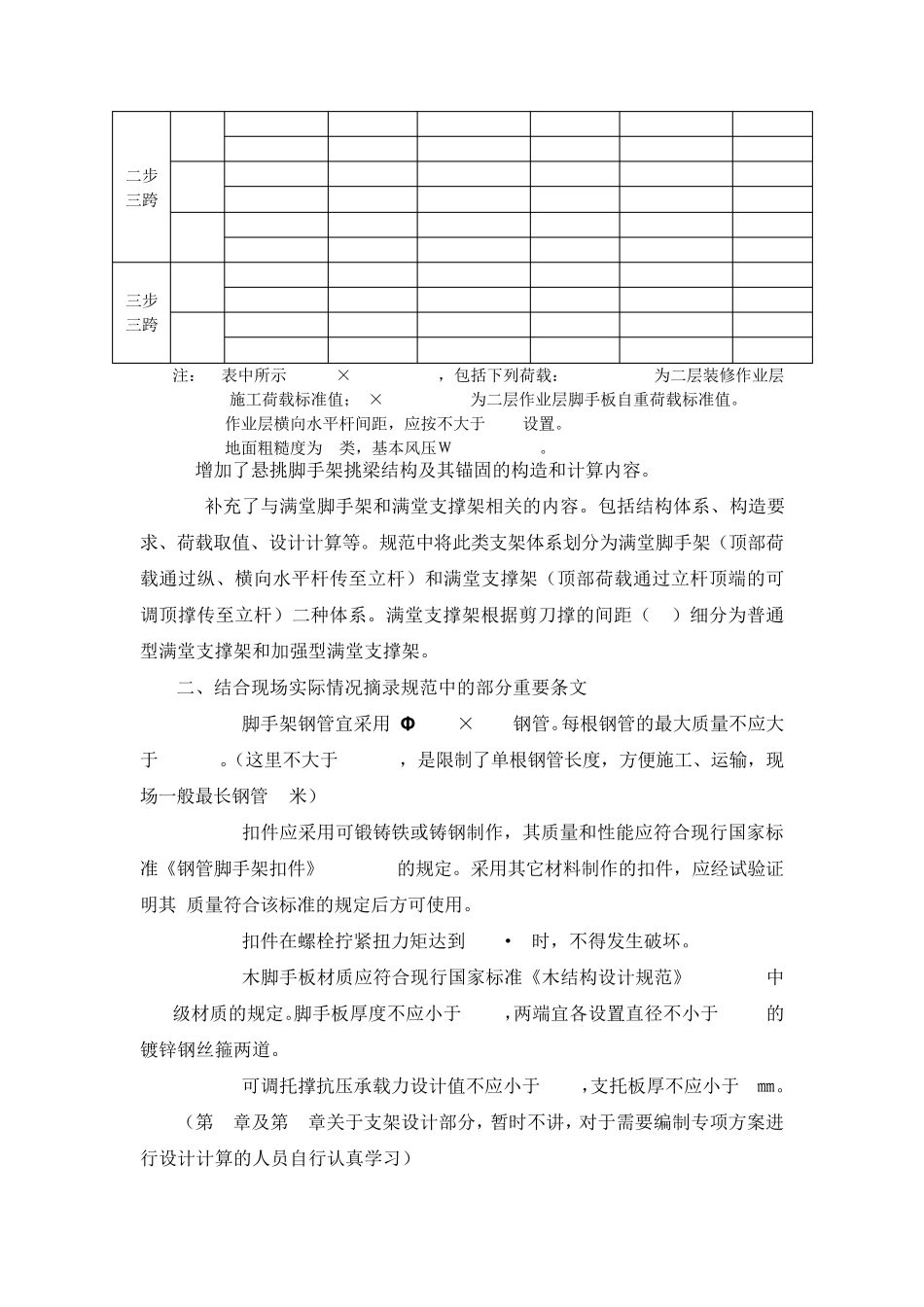

西山煤电安全培训综合楼工程 《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011) 讲 稿 山西西山金信建筑有限公司 第六工程公司 《建筑施工扣件式钢管脚手架 安全技术规范》(JGJ130-2011) 讲稿 一、本次规范修订的主要内容 新规范是从 2005年就开始对(JGJ130-2001)规范修订后的结果,本次规范修订的主要内容有: 1.修订了钢管规格。取消φ 51×3.0钢管;为符合《焊接钢管尺寸及单位长度重量》(GB/T 21835-2008)的规定,将原标准中φ 48×3.5的脚手架用钢管改为φ 48.3×3.6。 2.对钢管壁厚的下差更严格。将原规定壁厚下差限值为 0.5mm改为 0.36mm。当所用钢管的壁厚不符合规范规定时,可以按钢管的实际尺寸进行设计计算。 3.双管立杆脚手架的经济性不好,在施工现场已经很少使用,本次修订中予以取消。 4.脚手架柔性连墙件的做法粗糙,可靠性差,不符合安全要求,本次修订中予以取消。 5.与建筑结构荷载规范的内容统一。将作用于脚手架上的水平风荷载标准值的计算公式形式由:wk=0.7μ z·μ s·w0(w0取 n=50)修改为: wk=μ z·μ s·w0(w0取 n=10)。 6.将荷载效应组合表中的可变荷载组合系数由0.85提高为 0.9。 7.将连墙件约束脚手架平面外变形所产生的轴向力由单排架取 3kN改为2kN,双排架取5kN改为 3kN。在表 4.3.1荷载效应组合中有所体现。 8.根据施工现场脚手架应采用密目式安全立网全封闭的安全管理规定,此次修订内容中弱化了开敞式脚手架,对常用脚手架的允许搭设高度做了调整。 6.1.1-1 常用密目式安全立网全封闭式双排脚手架的设计尺寸(m) 连墙件设置 立杆 横距 lb 步距 h 下列荷载时的立杆纵距 la(m) 脚手架允许搭设高度[H] 2+0.35 (kN/m2) 2+2+2×0.35 (kN/m2) 3+0.35 (kN/m2) 3+2+2×0.35 (kN/m2) 二步三跨 1.05 1.5 2.0 1.5 1.5 1.5 50 1.80 1.8 1.5 1.5 1.5 32 1.30 1.5 1.8 1.5 1.5 1.5 50 1.80 1.8 1.2 1.5 1.2 30 1.55 1.5 1.8 1.5 1.5 1.5 38 1.80 1.8 1.2 1.5 1.2 22 三步三跨 1.05 1.5 2.0 1.5 1.5 1.5 43 1.80 1.8 1.2 1.5 1.2 24 1.30 1.5 1.8 1.5 1.5 1.2 30 1.80 1.8 1.2 1.5 1.2 17 注:1.表中所示 2+2+2×0.35(kN/m2),包括下列荷载: 2+2(kN/m2)为二层装修作业层施工荷载标准值;2×0.35(kN/m2)为二层作业层脚手板自重荷载标准值。 2.作业层横向水平杆间距,应...
