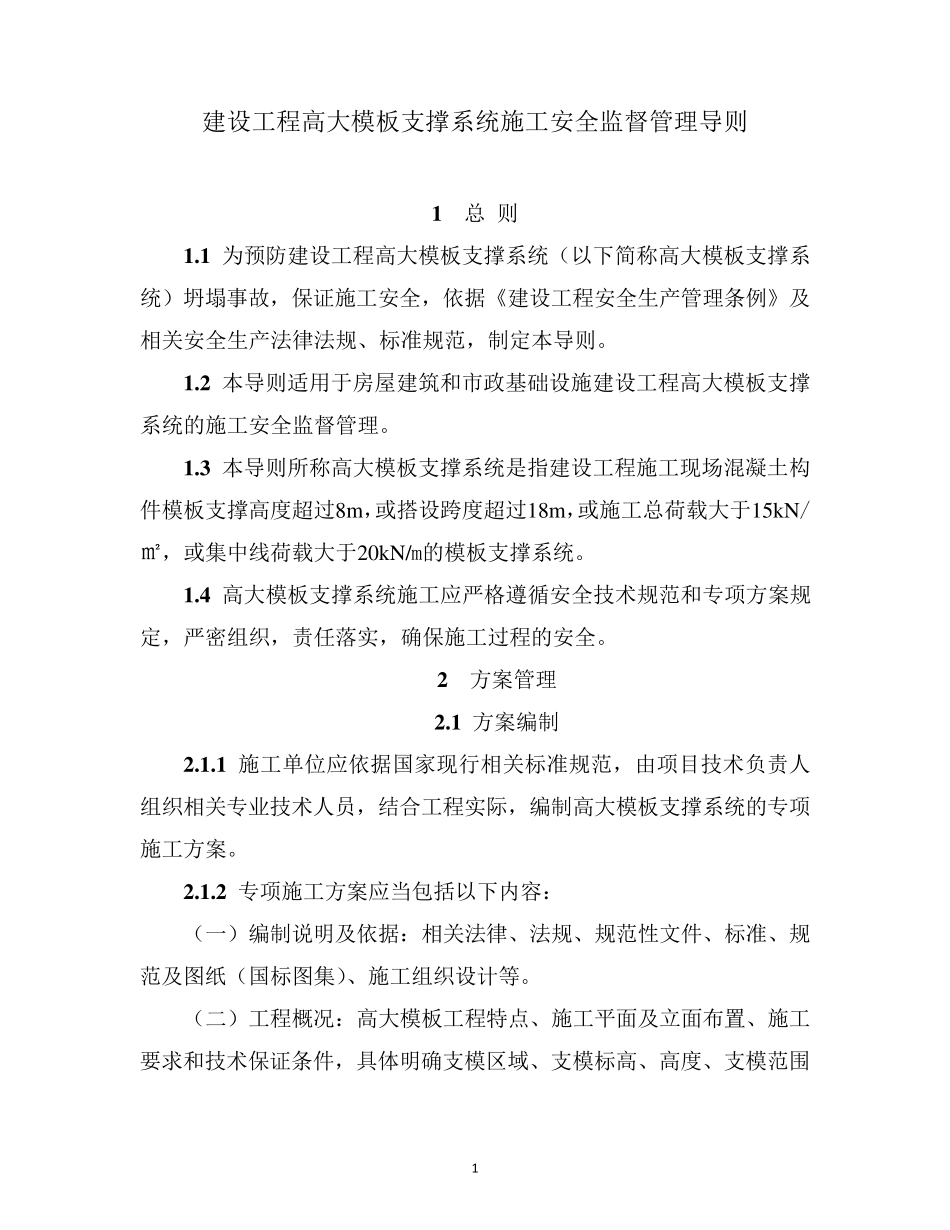

1 建设工程高大模板支撑系统施工安全监督管理导则 1 总 则 1 .1 为预防建设工程高大模板支撑系统（以下简称高大模板支撑系统）坍塌事故，保证施工安全，依据《建设工程安全生产管理条例》及相关安全生产法律法规、标准规范，制定本导则。 1 .2 本导则适用于房屋建筑和市政基础设施建设工程高大模板支撑系统的施工安全监督管理。 1 .3 本导则所称高大模板支撑系统是指建设工程施工现场混凝土构件模板支撑高度超过8m ，或搭设跨度超过18m ，或施工总荷载大于15kN/㎡，或集中线荷载大于20kN/m的模板支撑系统。 1 .4 高大模板支撑系统施工应严格遵循安全技术规范和专项方案规定，严密组织，责任落实，确保施工过程的安全。 2 方案管理 2 .1 方案编制 2 .1 .1 施工单位应依据国家现行相关标准规范，由项目技术负责人组织相关专业技术人员，结合工程实际，编制高大模板支撑系统的专项施工方案。 2 .1 .2 专项施工方案应当包括以下内容： （一）编制说明及依据：相关法律、法规、规范性文件、标准、规范及图纸（国标图集）、施工组织设计等。 （二）工程概况：高大模板工程特点、施工平面及立面布置、施工要求和技术保证条件，具体明确支模区域、支模标高、高度、支模范围 2 内的梁截面尺寸、跨度、板厚、支撑的地基情况等。 （三）施工计划：施工进度计划、材料与设备计划等。 （四）施工工艺技术：高大模板支撑系统的基础处理、主要搭设方法、工艺要求、材料的力学性能指标、构造设置以及检查、验收要求等。 （五）施工安全保证措施：模板支撑体系搭设及混凝土浇筑区域管理人员组织机构、施工技术措施、模板安装和拆除的安全技术措施、施工应急救援预案，模板支撑系统在搭设、钢筋安装、混凝土浇捣过程中及混凝土终凝前后模板支撑体系位移的监测监控措施等。 （六）劳动力计划：包括专职安全生产管理人员、特种作业人员的配置等。 （七）计算书及相关图纸：验算项目及计算内容包括模板、模板支撑系统的主要结构强度和截面特征及各项荷载设计值及荷载组合，梁、板模板支撑系统的强度和刚度计算，梁板下立杆稳定性计算，立杆基础承载力验算，支撑系统支撑层承载力验算，转换层下支撑层承载力验算等。每项计算列出计算简图和截面构造大样图，注 明 材料尺寸、规 格 、纵 横 支撑间 距 。 附 图包括支模区域立杆、纵 横 水 平 杆平 面布 置图，支撑系统立面图、剖 面图，水 平 剪 刀 撑布 置...
