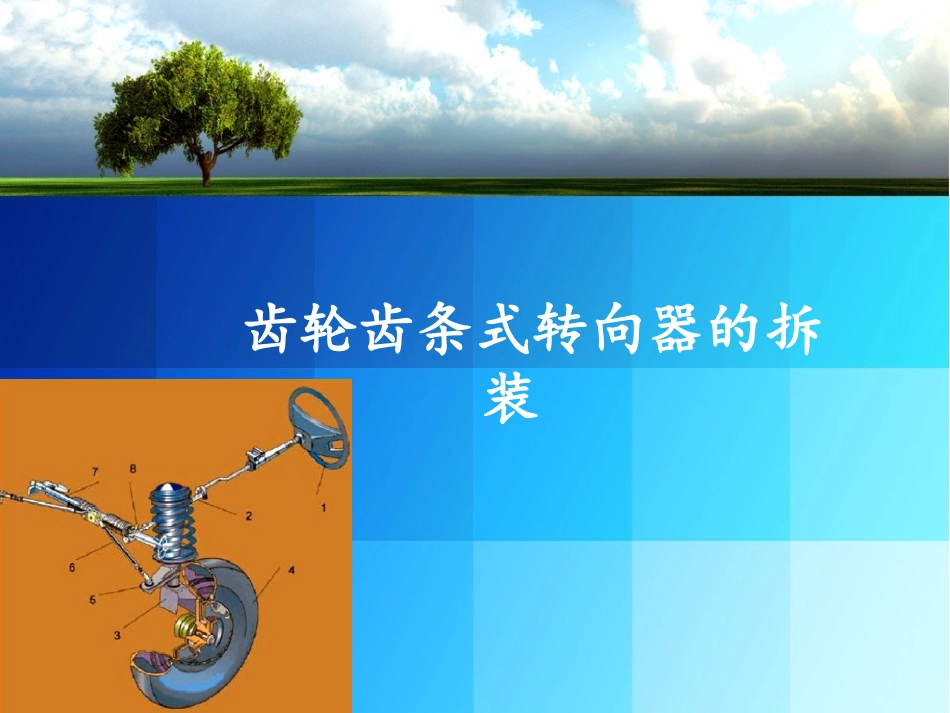

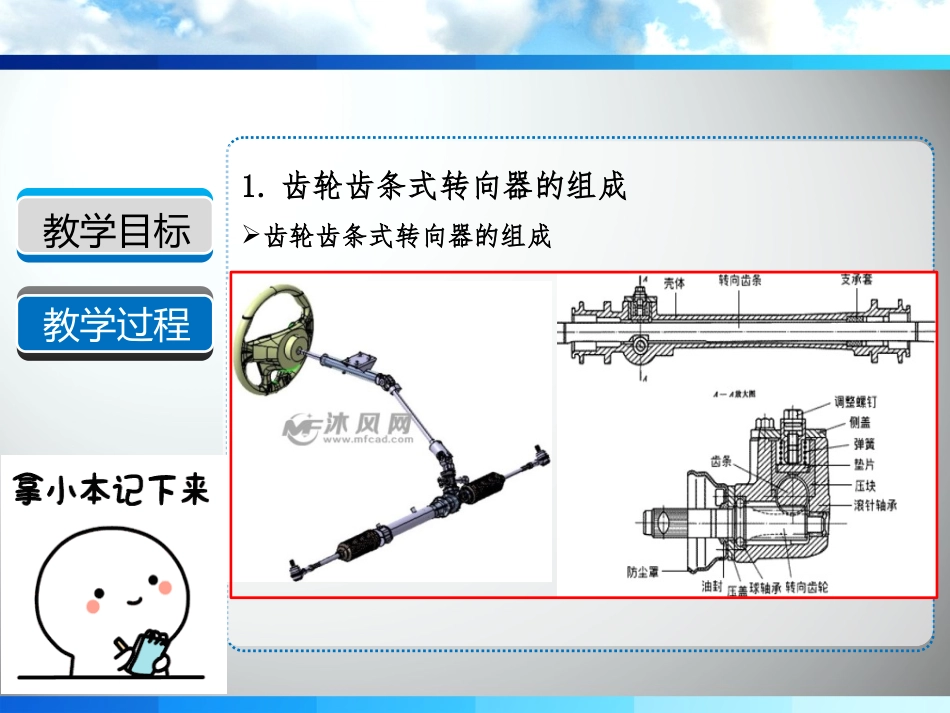

齿轮齿条式转向器的拆装知识目标:1.了解齿轮齿条式转向器的组成2.熟悉齿轮齿条式转向器的拆卸步骤3.熟悉齿轮齿条式转向器的装配步骤技能目标：1.能够拆装齿轮齿条式转向器2.能够辨别该齿轮齿条式转向器的各个部件课堂小结布置作业教学过程教学目标教学目标教学过程1.齿轮齿条式转向器的组成齿轮齿条式转向器的组成教学目标教学过程2.齿轮齿条式转向器的拆卸步骤松开仪表板上罩板，拆下阻风门拉手，取下阻风门操纵杆拆下仪表板下饰板，将密封衬套从前围穿线板中向驾驶员方向抽出从发动机罩中松开夹紧箍并取出螺栓从转向器壳体上拆下减振器的固定螺栓，并从教学目标教学过程2.齿轮齿条式转向器的拆卸步骤另一端拆下与支架的固定螺栓，取下转向减振器。拆下齿条与支架（横拉杆连接杆）的连接螺栓，将齿条、支架脱开拆下转向器和车身的连接螺栓和防松螺母，即可将转向器从车上拆下教学目标教学过程2.齿轮齿条式转向器的拆卸步骤1）转向器分解：•拆卸补偿器，拧下紧固螺柱、锁紧螺母及调整螺栓，取下O形密封圈及调整弹簧•拆卸转向齿轮密封环、卡簧、轴承，取出转向齿轮•拆卸齿条杆的防尘罩、挡圈、密封圈，抽出齿教学目标教学过程2.齿轮齿条式转向器的拆卸步骤条，并做出行程记号。教学目标教学过程3.齿轮齿条式转向器的装配步骤转向器壳的固定螺栓不可拧得太紧，应按规定力矩拧紧转向齿轮与转向柱下段连接时，夹紧箍应推到转向柱下段，密封环应切入转向器壳体上的环形槽中波纹管可在转向器安装后进行调整，这时在齿条上涂AUF06300004转向器黄油，将波纹管一端用夹紧箍夹紧在环槽中波纹管挡圈应推至齿条限位处转向器装配后，应检查转向齿轮与齿条间隙。调整时，松开锁紧螺母，拧紧调整螺栓至止推垫圈挡块为止，再教学目标教学过程拧紧锁止螺母组装正确的转向器用手可直接转动转向齿轮。转向器啮合间隙的调整，应在车轮着地且处于直行状态下进行，向里旋补偿装置调整螺钉，直至螺钉与压块相接触。此时，转向齿轮应处于间隙变小状态，且转动灵活，调整合适后拧紧锁紧螺母。4.技能考核通过实操，实现技能目标。课堂小结布置作业教学过程教学目标转向系的概述序号考核项目分值得分1正确拆装齿轮齿条式转向器32正确辨别齿轮齿条式转向器各个部件23总分：5谢谢!布置作业课堂小结教学目标教学过程布置作业
