除尘器工作原理概要VIP免费

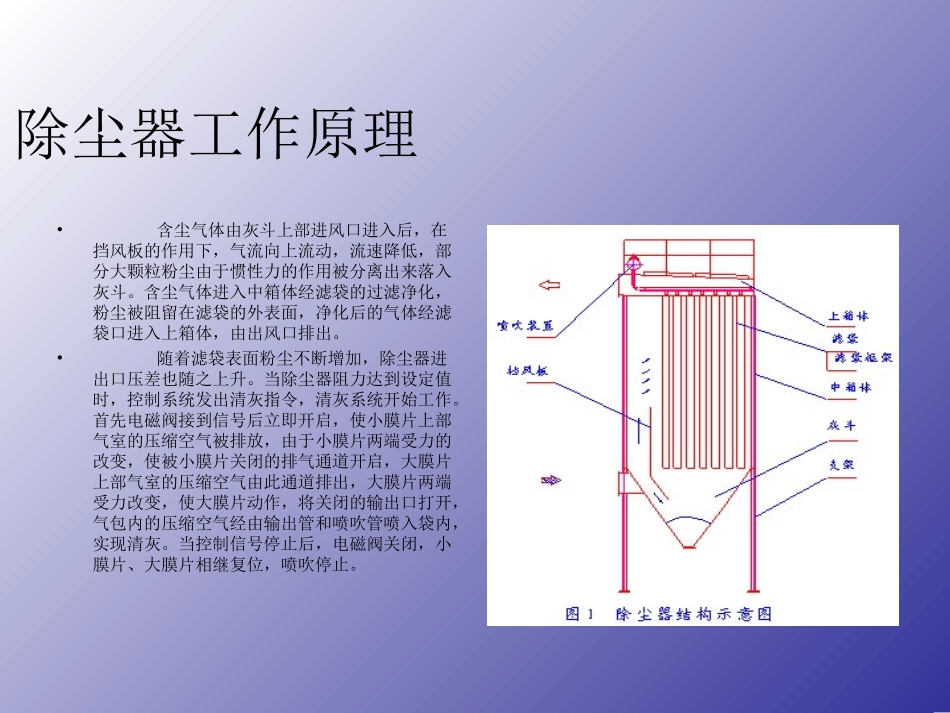

除尘器工作原理•含尘气体由灰斗上部进风口进入后，在挡风板的作用下，气流向上流动，流速降低，部分大颗粒粉尘由于惯性力的作用被分离出来落入灰斗。含尘气体进入中箱体经滤袋的过滤净化，粉尘被阻留在滤袋的外表面，净化后的气体经滤袋口进入上箱体，由出风口排出。•随着滤袋表面粉尘不断增加，除尘器进出口压差也随之上升。当除尘器阻力达到设定值时，控制系统发出清灰指令，清灰系统开始工作。首先电磁阀接到信号后立即开启，使小膜片上部气室的压缩空气被排放，由于小膜片两端受力的改变，使被小膜片关闭的排气通道开启，大膜片上部气室的压缩空气由此通道排出，大膜片两端受力改变，使大膜片动作，将关闭的输出口打开，气包内的压缩空气经由输出管和喷吹管喷入袋内，实现清灰。当控制信号停止后，电磁阀关闭，小膜片、大膜片相继复位，喷吹停止。二、清灰比较清灰方式是决定袋式除尘器性能的一个重要因素。以清灰方式对袋式除尘器进行分类，基本型式主要有：机械振打清灰方式、反吹清灰方式反吹、振打联合清灰方式、脉动反吹清灰方式、脉冲喷吹清灰方式。低压脉冲袋式除尘器属于脉冲喷吹清灰方式。以下是几种清灰方式的对比：三、技术特点•⑴采用淹没式脉冲阀，启闭迅速，自身阻力小，对于6米～8米长的滤袋，喷吹压力仅0.15～0.3MPa，就能获得良好的清灰效果。•⑵清灰能力强。清灰时滤袋表面获得的加速度远远大于其它类型的袋式除尘器，清灰均匀，效果好。•⑶过滤负荷高。因有强力清灰的保障，即使除尘器在较高的过滤风速下运行，其阻力也不会过高，一般为1200～1500Pa，与反吹风除尘器相比，同等过滤面积，脉冲袋式除尘器有更大的处理风量。•⑷检查和更换滤袋方便。滤袋的安装和换袋方便，无需绑扎。操作人员无需进入箱体内部，操作环境好。•⑸设备造价低。由于过滤负荷高，处理相同烟气量所需过滤面积小于反吹风袋式除尘器，因而设备紧凑，占地面积小。•⑹先进的控制技术。以PLC可编程控制器为主机的控制系统对除尘器清灰、进口烟气温度、清灰压力等运行参数进行实时控制，功能齐全，稳定可靠。四、技术性能•低压脉冲袋式除尘器技术性能主要体现在处理风量、出口含尘浓度、设备阻力及滤袋的使用寿命等几个方面。•⑴处理风量低压脉冲袋式除尘器能处理较大风量的粉尘从而减少过滤面积，使设备小型化，节省投资。在满足除尘对象的情况下，可根据清灰方式、粉尘性质、滤袋材质等确定适宜的过滤风速。•⑵出口含尘浓度低压脉冲袋式除尘器具有较高的除尘效率，出口含尘浓度完全能满足国家规定的排放标准，甚至可达到10mg/m3以下。•⑶设备阻力除尘器的阻力ΔP是与风机的功率成正比，这是与风机能耗有直接关系的指标，涉及除尘系统的运行费用问题。除尘器的阻力与装置结构、滤料种类、粉尘性质、清灰方式、过滤风速、气体温度、湿度等诸多因素有关。低压脉冲袋式除尘器将除尘器阻力控制在1200～1500Pa范围之内。保证从滤布上迅速、均匀地清掉沉积的粉尘，并且不损伤滤袋和消耗较少的动力。除尘器阻力由三部份组成：ΔP=ΔP1+ΔP2+ΔP3其中：ΔP1——机械阻力ΔP2——滤布的阻力ΔP3——粉尘层的阻力•⑷滤袋的使用寿命滤袋的寿命与其材质、烟气温度、成分、酸露点、粉尘性质等因素有关，同时也受到过滤风速、入口粉尘浓度、清灰频率和管理维护的影响。五、技术指标布袋除尘器试运行阶段注意事项•一、滤袋的检查，脉冲式：滤袋在安装之初虽已调好，但在运行几天后，还必须检查滤袋的漏泄情况，因为由于温度和压力的变化、安装的问题以及反复的清灰，可能使某些滤袋的脱落现象。•二、新装滤袋的投运：在一般情况下，新滤袋的阻力较低、表面无粉尘层，如直接投入系统运行，容易发生滤袋堵塞现象，故新装滤袋建议按下列方式开机：对于常温、无油、粉尘较粗和干燥的除尘系统：采用人工调节风机的阀门减少风量，使过滤速度小于设计值，这样容易使最初的粉尘停留沉积在滤袋表面，形成粉尘层，然后逐渐地增加至设计风量，使系统恢复正常。三、在开始运转的时候，常常会出现一些事先预料不到的情况，需要密切注意。例如，出现异常的温度、压力、水分等将给新装置造成损害，特别...
