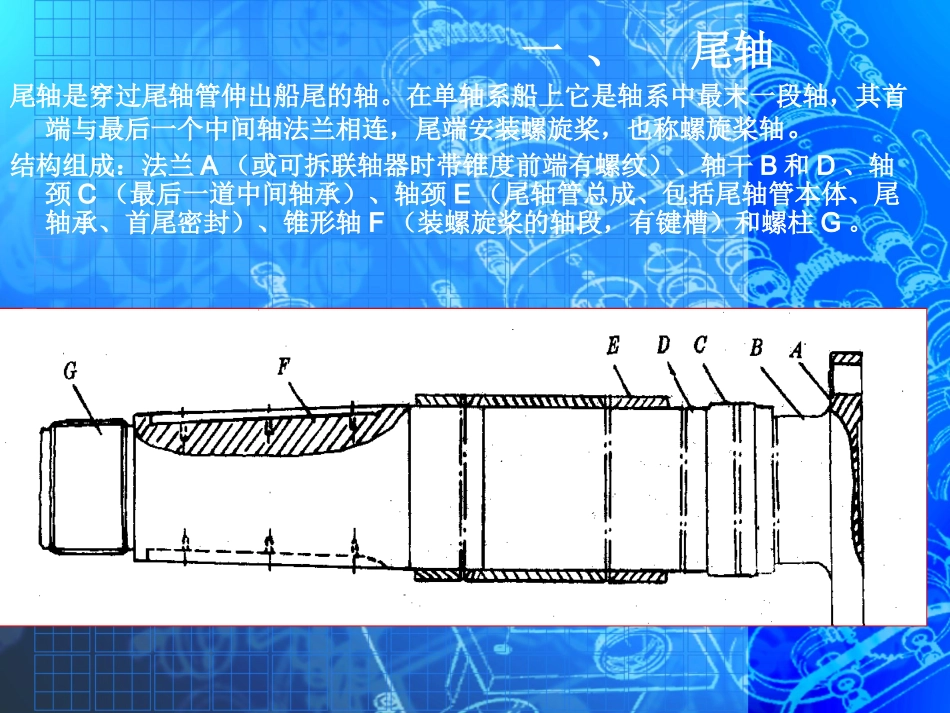

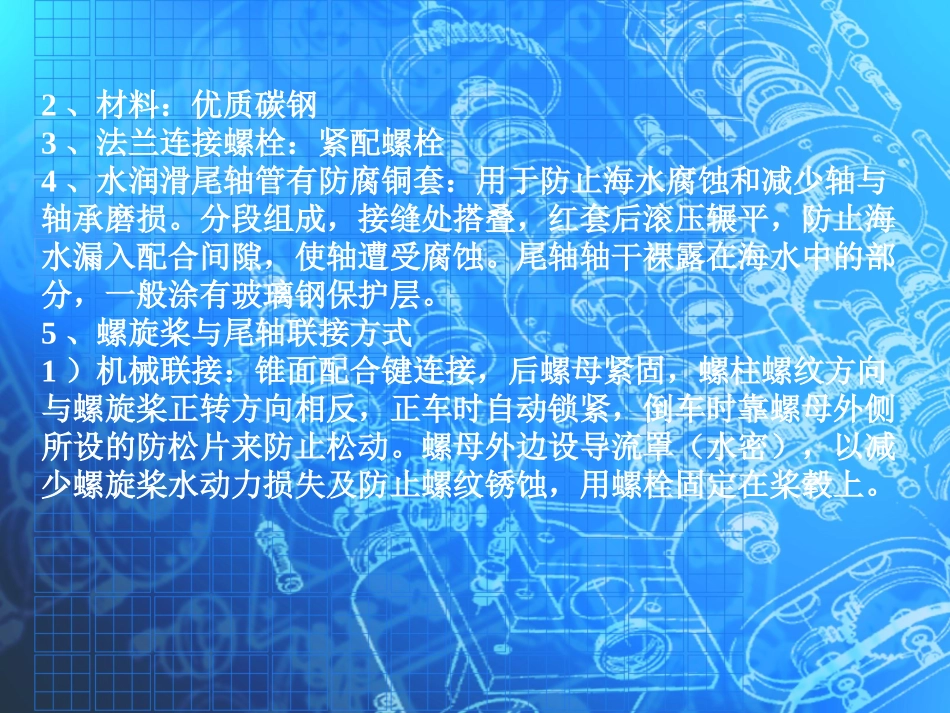

Propellershaftandsterntubeequipments船舶尾轴及尾轴管装置一、尾轴尾轴是穿过尾轴管伸出船尾的轴。在单轴系船上它是轴系中最末一段轴，其首端与最后一个中间轴法兰相连，尾端安装螺旋桨，也称螺旋桨轴。结构组成：法兰A（或可拆联轴器时带锥度前端有螺纹）、轴干B和D、轴颈C（最后一道中间轴承）、轴颈E（尾轴管总成、包括尾轴管本体、尾轴承、首尾密封）、锥形轴F（装螺旋桨的轴段，有键槽）和螺柱G。2、材料：优质碳钢3、法兰连接螺栓：紧配螺栓4、水润滑尾轴管有防腐铜套：用于防止海水腐蚀和减少轴与轴承磨损。分段组成，接缝处搭叠，红套后滚压辗平，防止海水漏入配合间隙，使轴遭受腐蚀。尾轴轴干裸露在海水中的部分，一般涂有玻璃钢保护层。5、螺旋桨与尾轴联接方式1）机械联接：锥面配合键连接，后螺母紧固，螺柱螺纹方向与螺旋桨正转方向相反，正车时自动锁紧，倒车时靠螺母外侧所设的防松片来防止松动。螺母外边设导流罩（水密），以减少螺旋桨水动力损失及防止螺纹锈蚀，用螺栓固定在桨毂上。2）液压无键联接：螺旋桨装在轴上，用油泵将压力油送入使桨毂孔胀开，螺母内部装液压千斤顶送入压力油后推动螺旋桨前移，当达到规定位置后，先放桨毂压力油，后放千斤顶压力油，上紧螺母即可。3）环氧树脂粘结：用于小型船，拆卸不便。••环氧树脂特性及在船舶中应用：环氧树脂具有隔热、隔振、抗压和耐腐蚀的特性。•环氧树脂垫片广泛应用于船舶主辅机、发电机组、齿轮箱、甲板机械等船用设备的安装和固定。二、尾轴管装置1、组成：由尾轴管本体、尾轴承、密封装置、润滑冷却系统组成。由于尾轴管装置工作条件差、发生故障后果往往很严重、进行修理需要进船坞等特点，从设计、制造到管理各部门对它都特别注意。2、作用：支承螺旋桨和尾轴的重量（尾轴承）；防止海水漏入船内、滑油漏入机舱或漏出船外（密封装置）。3、尾轴管本体：尾轴管将船舶的尾尖舱和尾轴分开。1）整体式尾轴管：单轴系常用，由铸钢、铸铁、球墨铸铁等材料制造，如图，它是由船内向船尾压入尾柱轴毂内，靠一定的装配过盈量固紧；还有的整体式尾轴管的尾部车有外螺纹，用大螺帽固紧。2）连接式尾轴管：双轴系多用此结构，它分成几段加工后由螺栓连成一个整体，常用钢管、无缝钢管制造，本体内壁有铜衬套，用埋头螺钉紧固。4、尾轴承尾轴承是尾轴管装置中最重要的部分，分水润滑（铁梨木、桦木层压板、橡胶）和油润滑（白合金、滚动轴承）两大类。海船上应用最广泛的是铁梨木轴承和白合金轴承。艉管轴承设在艉管内部,位于水线以下,其工作条件十分恶劣,既要承受螺旋桨回转时的不均匀悬臂负荷及螺旋桨偶然碰到障碍物时的动力负荷,又要承受艉轴和螺旋桨重量及运转过程中可能发生的附加振动力等。由于艉管轴承在船舶航行时很难检查,只有在船舶进坞时进行检修,为了不致因其发生故障而影响船舶营运,它应具有可靠和坚固的结构白合金尾轴承：有首尾密封装置，轴承由青铜或黄铜、铸铁或铸钢在内表面浇上白合金，轴承长度为螺旋桨轴轴径两倍。轴承衬套内表面沿纵向在水平位置上开两道布油槽，外表面在轴向与周向开有输油槽，水平面位置的内外油槽钻孔相通。滑油由设置在满载吃水线以上的重力油柜供应，以防海水浸入轴承。铁梨木尾轴承尾轴管本体前端用螺栓固定在尾尖舱壁上，后端用螺母固定在尾柱上，本体内压入铜套，铜套前后端压入铁梨木条，轴向用压盖压紧定位。轴承下部的铁梨木条为立纹（耐磨耐压），上部为顺纹，铁梨木条之间开V型流水槽，以利于润滑冷却。5、尾轴密封装置尾轴和尾轴承之间按规定要留有一定的间隙，尾轴又处于水面以下，工作时需要润滑和冷却，因此为了防止舷外水沿尾轴流入船内及润滑油漏泄，在尾轴管中必须设置密封装置。密封装置按所处的位置不同，可分为首密封和尾密封。对于油润滑尾轴承，其首密封装置是用来阻止滑油漏入机舱内，而尾密封装置既阻止滑油外漏舷外，以免污染海域，又阻止舷外水内漏。对于水润滑尾轴承，仅设置首密封装置，用来控制尾轴承的冷却水量。对密封装置的主要要求：工作可靠、耐磨性好、消耗的摩擦功小、散热性好，此外，还要求密封元件有很好的跟踪性，使其在尾...
