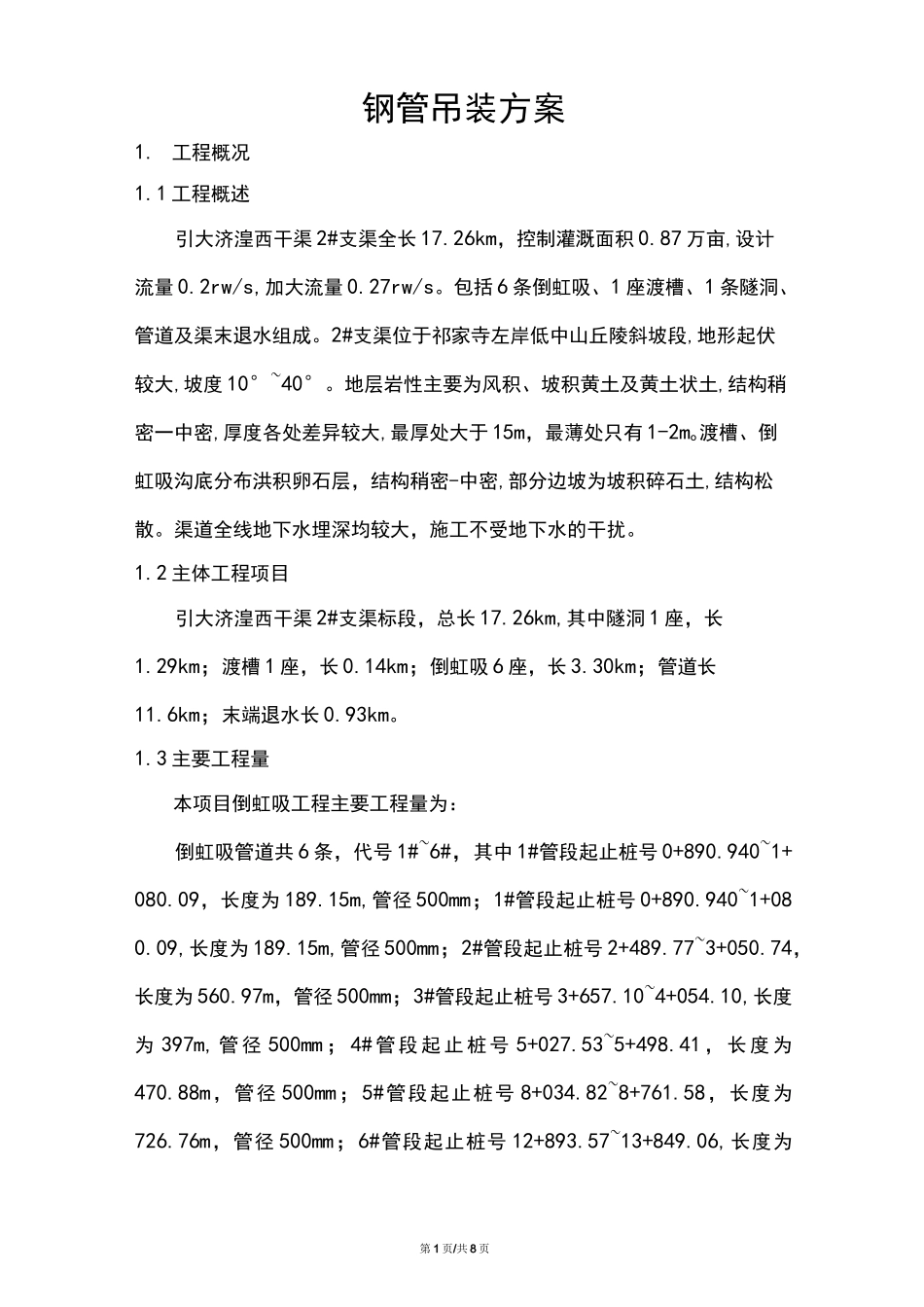

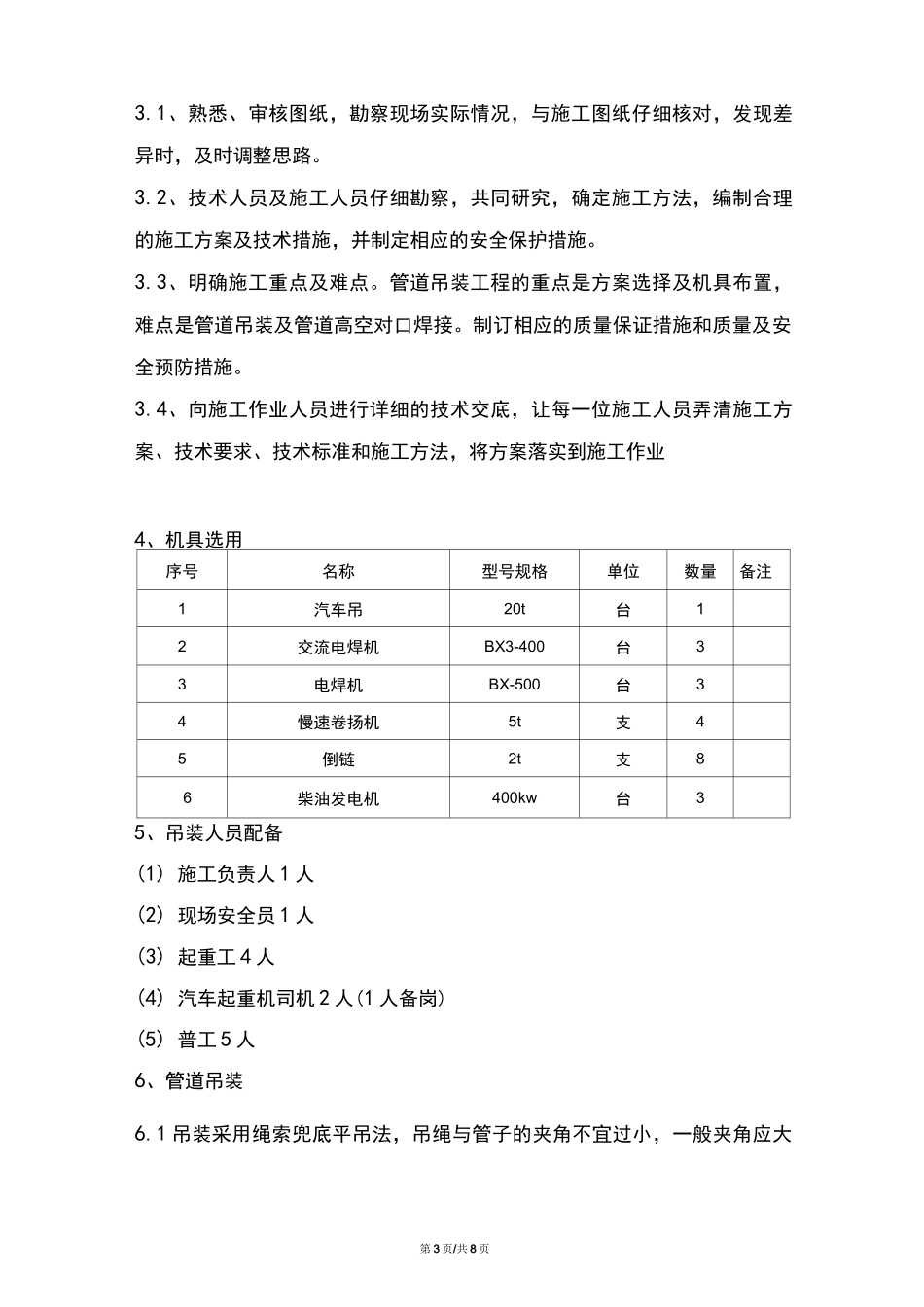

第 1 页/共 8 页钢管吊装方案1. 工程概况1.1 工程概述引大济湟西干渠 2#支渠全长 17.26km，控制灌溉面积 0.87 万亩,设计流量 0.2rw/s,加大流量 0.27rw/s。包括 6 条倒虹吸、1 座渡槽、1 条隧洞、管道及渠末退水组成。2#支渠位于祁家寺左岸低中山丘陵斜坡段,地形起伏较大,坡度 10°~40°。地层岩性主要为风积、坡积黄土及黄土状土,结构稍密一中密,厚度各处差异较大,最厚处大于 15m，最薄处只有 1-2mo渡槽、倒虹吸沟底分布洪积卵石层，结构稍密-中密,部分边坡为坡积碎石土,结构松散。渠道全线地下水埋深均较大，施工不受地下水的干扰。1.2 主体工程项目引大济湟西干渠 2#支渠标段，总长 17.26km,其中隧洞 1 座，长1.29km；渡槽 1 座，长 0.14km；倒虹吸 6 座，长 3.30km；管道长11.6km；末端退水长 0.93km。1.3 主要工程量本项目倒虹吸工程主要工程量为：倒虹吸管道共 6 条，代号 1#~6#，其中 1#管段起止桩号 0+890.940~1+080.09，长度为 189.15m,管径 500mm；1#管段起止桩号 0+890.940~1+080.09,长度为 189.15m,管径 500mm；2#管段起止桩号 2+489.77~3+050.74，长度为 560.97m，管径 500mm；3#管段起止桩号 3+657.10~4+054.10,长度为 397m, 管 径 500mm；4# 管 段 起 止 桩 号 5+027.53~5+498.41 ， 长 度 为470.88m，管径 500mm；5#管段起止桩号 8+034.82~8+761.58，长度为726.76m，管径 500mm；6#管段起止桩号 12+893.57~13+849.06,长度为第 2 页/共 8 页955.49m，管径 500mm；倒虹吸进出口遇坡积黄土状粉土、洪积粉土、风积粉土均采用 1m 后 3:7 灰土换填，遇坡积碎石土时用 0.5m 砂砾石换填，进出口衬砌混凝土标号 C25W6F200，进出口基础及边坡回填必须均按规范要求厚度(25cm~30cm)回填。前池、出水池及镇墩浇筑前基础表面采用 10cmC15 素混凝土垫层。2. 编制依据(1) 、关于印发《危险性较大的分部分项工程安全管理办法》的通知(建质[2009]87 号)(2) 、《建筑工程施工起重吊装规范》(JGJ276-2012)；(3) 、《建筑机械使用安全技术规程》(JGJ33-2012)；(4) 、《起重机设计规范》(GB3811—83)；(5) 、工程建设安装工程起重施工规范(HG20201)；(6) 、《国家重要用途钢丝绳》(GB8918-2006)；(7) 、《钢丝绳国家标准》(GB/T20118-2006)；(8) 、《水利水电建设工程验收规程》(SL223-2008)；(9) 、《水工金属结构焊接通用技术条件》(SL36-2006)；(10) 、《...
