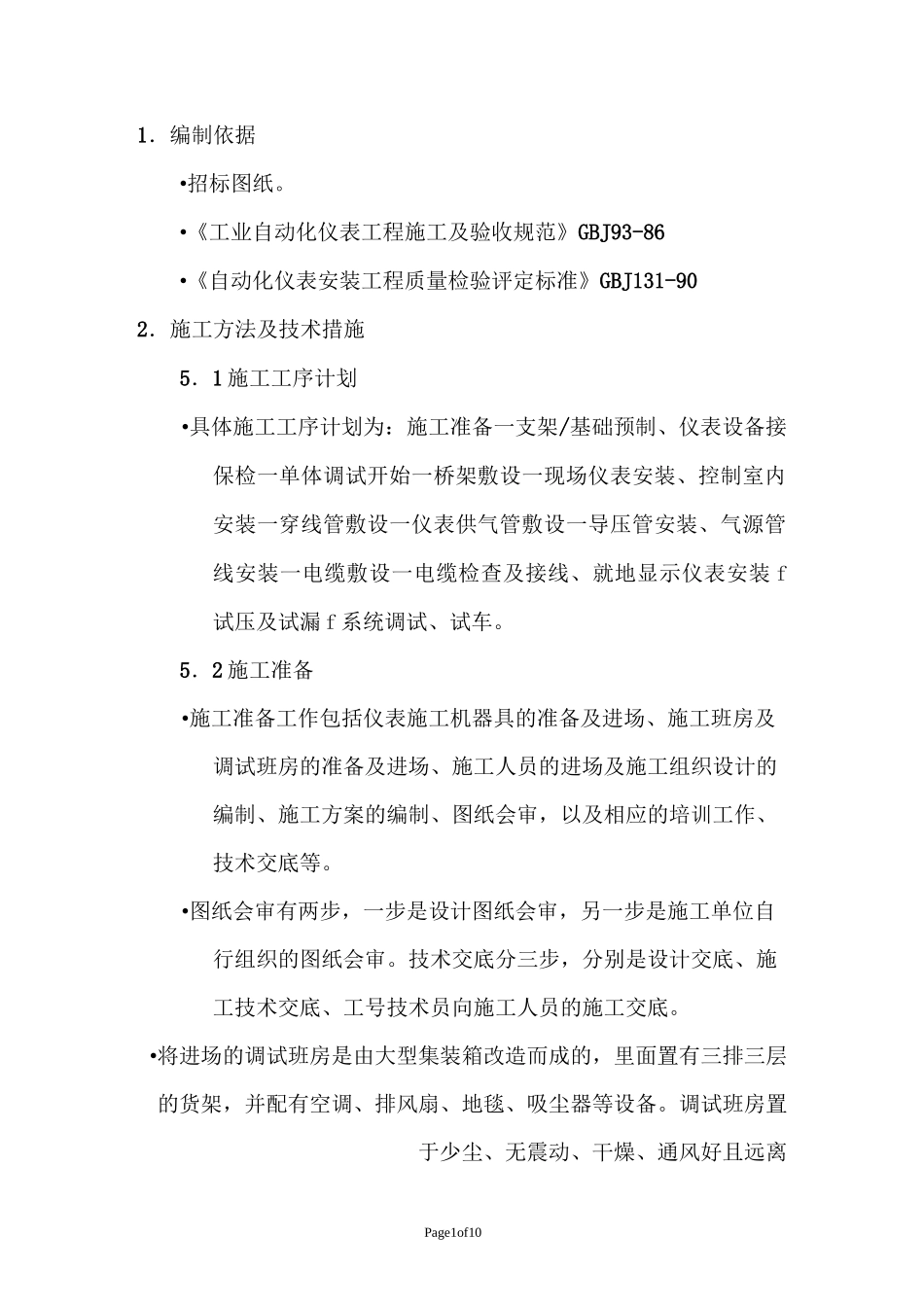

Page1of101．编制依据•招标图纸。•《工业自动化仪表工程施工及验收规范》GBJ93-86•《自动化仪表安装工程质量检验评定标准》GBJ131-902．施工方法及技术措施5．1 施工工序计划•具体施工工序计划为：施工准备一支架/基础预制、仪表设备接保检一单体调试开始一桥架敷设一现场仪表安装、控制室内安装一穿线管敷设一仪表供气管敷设一导压管安装、气源管线安装一电缆敷设一电缆检查及接线、就地显示仪表安装 f试压及试漏 f 系统调试、试车。5．2 施工准备•施工准备工作包括仪表施工机器具的准备及进场、施工班房及调试班房的准备及进场、施工人员的进场及施工组织设计的编制、施工方案的编制、图纸会审，以及相应的培训工作、技术交底等。•图纸会审有两步，一步是设计图纸会审，另一步是施工单位自行组织的图纸会审。技术交底分三步，分别是设计交底、施工技术交底、工号技术员向施工人员的施工交底。•将进场的调试班房是由大型集装箱改造而成的，里面置有三排三层的货架，并配有空调、排风扇、地毯、吸尘器等设备。调试班房置于少尘、无震动、干燥、通风好且远离Page2of10磁场的地方。•对于调试人员，我们将严格挑选精干人员，并针对本工程的仪表类型进行相应的培训工作，上岗前将提交一份详细资料交由甲方审批。•由施工技术员对施工人员进行技术交底，让施工人员熟悉图纸，了解本工程的特点、难点、技术要求及质量、安全进度目标等。5．3 支架/基础预制、仪表设备接保检•支架预制包括变送器立柱制作、桥架托臂制作等。变送器立柱采用 2〃管，立柱的顶端用钢板焊接封口。制作完后作好防腐，并封存好。•当仪表设备到货时，由施工技术员、质检员及甲方代表对其进行开箱检查，并作好检查记录。发现有缺陷的仪表及时通知甲方，并作好详细记录。•所有仪表设备分类、整齐地堆放，并挂好牌。•调试人员对到货的仪表设备要及时检查、试验，并认真作好调试记录。发现有不合格仪表要及时打报告通知甲方代表。对被调仪表设备要作好标签工作：已单体调试完成并合格的要及时贴上调试合格证。5．4 单体调试•对双金属温度计要进行抽检。抽检程序符合规范及质量程序要求。Page3of10•调试记录要及时、清晰。•单体调试分外观检查及性能试验。外观检查内容：封印完好、附件齐全、表内零件无脱落和损坏、铬牌清楚完整、型号规格及材质符合设计规定。•调试用标准仪器、仪表，有效的鉴定合格证书、说明书等资料要齐全，可以随时备查。其基本误差的绝对...
