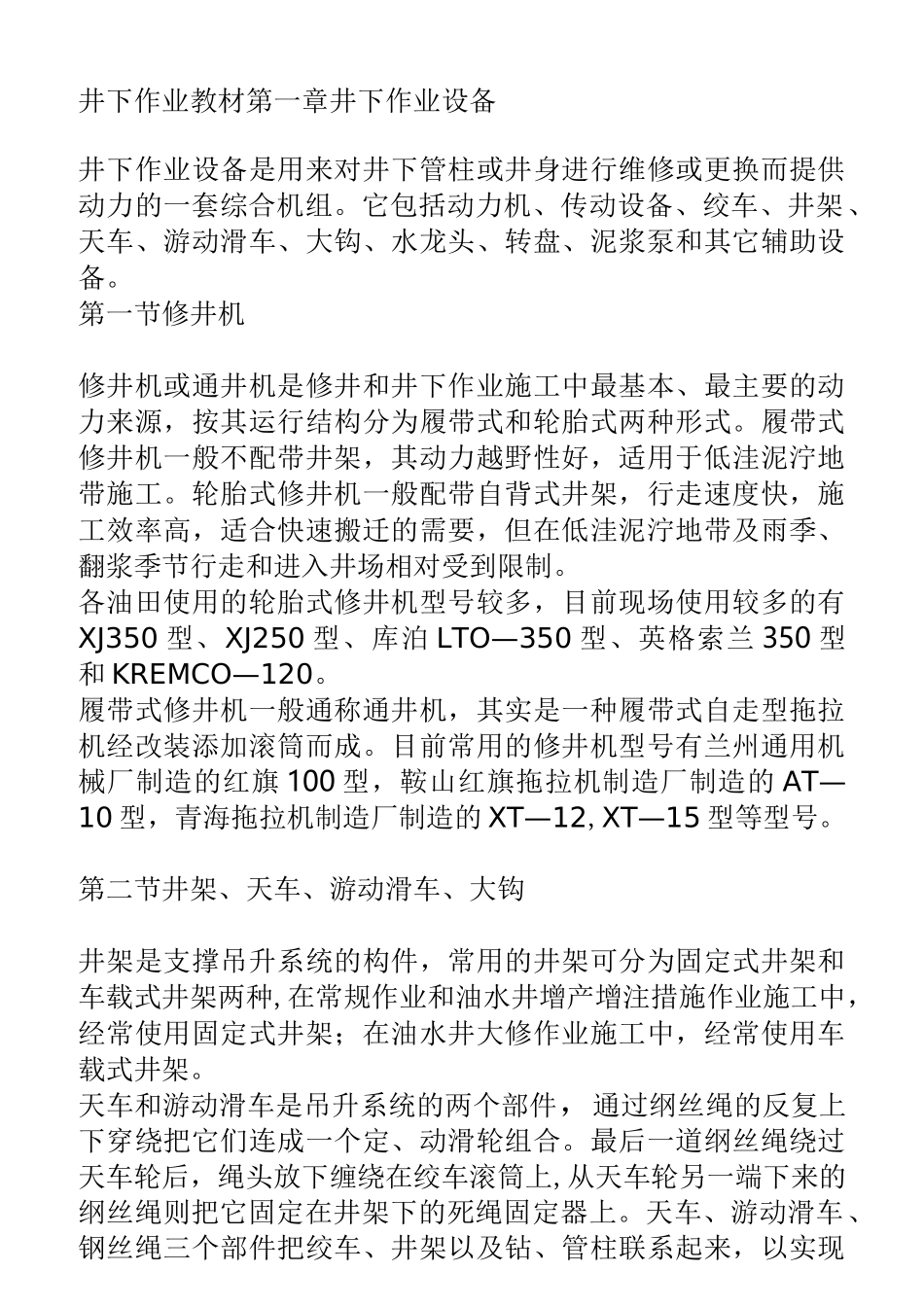

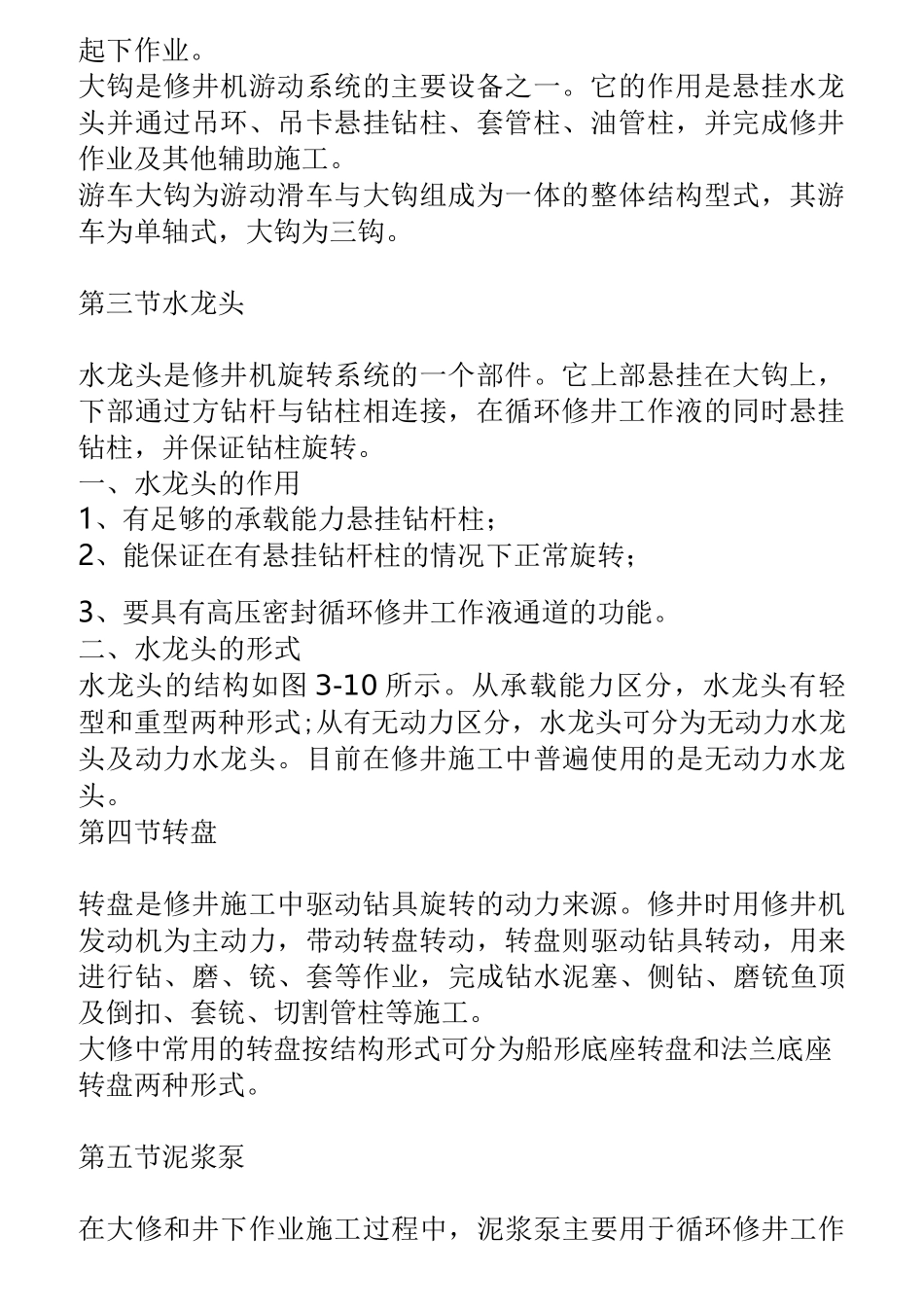

井下作业教材第一章井下作业设备井下作业设备是用来对井下管柱或井身进行维修或更换而提供动力的一套综合机组。它包括动力机、传动设备、绞车、井架、天车、游动滑车、大钩、水龙头、转盘、泥浆泵和其它辅助设备。第一节修井机修井机或通井机是修井和井下作业施工中最基本、最主要的动力来源，按其运行结构分为履带式和轮胎式两种形式。履带式修井机一般不配带井架，其动力越野性好，适用于低洼泥泞地带施工。轮胎式修井机一般配带自背式井架，行走速度快，施工效率高，适合快速搬迁的需要，但在低洼泥泞地带及雨季、翻浆季节行走和进入井场相对受到限制。各油田使用的轮胎式修井机型号较多，目前现场使用较多的有XJ350 型、XJ250 型、库泊 LTO—350 型、英格索兰 350 型和 KREMCO—120。履带式修井机一般通称通井机，其实是一种履带式自走型拖拉机经改装添加滚筒而成。目前常用的修井机型号有兰州通用机械厂制造的红旗 100 型，鞍山红旗拖拉机制造厂制造的 AT—10 型，青海拖拉机制造厂制造的 XT—12,XT—15 型等型号。第二节井架、天车、游动滑车、大钩井架是支撑吊升系统的构件，常用的井架可分为固定式井架和车载式井架两种,在常规作业和油水井增产增注措施作业施工中，经常使用固定式井架；在油水井大修作业施工中，经常使用车载式井架。天车和游动滑车是吊升系统的两个部件，通过纲丝绳的反复上下穿绕把它们连成一个定、动滑轮组合。最后一道纲丝绳绕过天车轮后，绳头放下缠绕在绞车滚筒上,从天车轮另一端下来的纲丝绳则把它固定在井架下的死绳固定器上。天车、游动滑车、钢丝绳三个部件把绞车、井架以及钻、管柱联系起来，以实现起下作业。大钩是修井机游动系统的主要设备之一。它的作用是悬挂水龙头并通过吊环、吊卡悬挂钻柱、套管柱、油管柱，并完成修井作业及其他辅助施工。游车大钩为游动滑车与大钩组成为一体的整体结构型式，其游车为单轴式，大钩为三钩。第三节水龙头水龙头是修井机旋转系统的一个部件。它上部悬挂在大钩上，下部通过方钻杆与钻柱相连接，在循环修井工作液的同时悬挂钻柱，并保证钻柱旋转。一、水龙头的作用1、有足够的承载能力悬挂钻杆柱；2、能保证在有悬挂钻杆柱的情况下正常旋转；3、要具有高压密封循环修井工作液通道的功能。二、水龙头的形式水龙头的结构如图 3-10 所示。从承载能力区分，水龙头有轻型和重型两种形式;从有无动力区分，水龙头可分为无动力水龙头及动力水龙头。目前在修井施工中...
