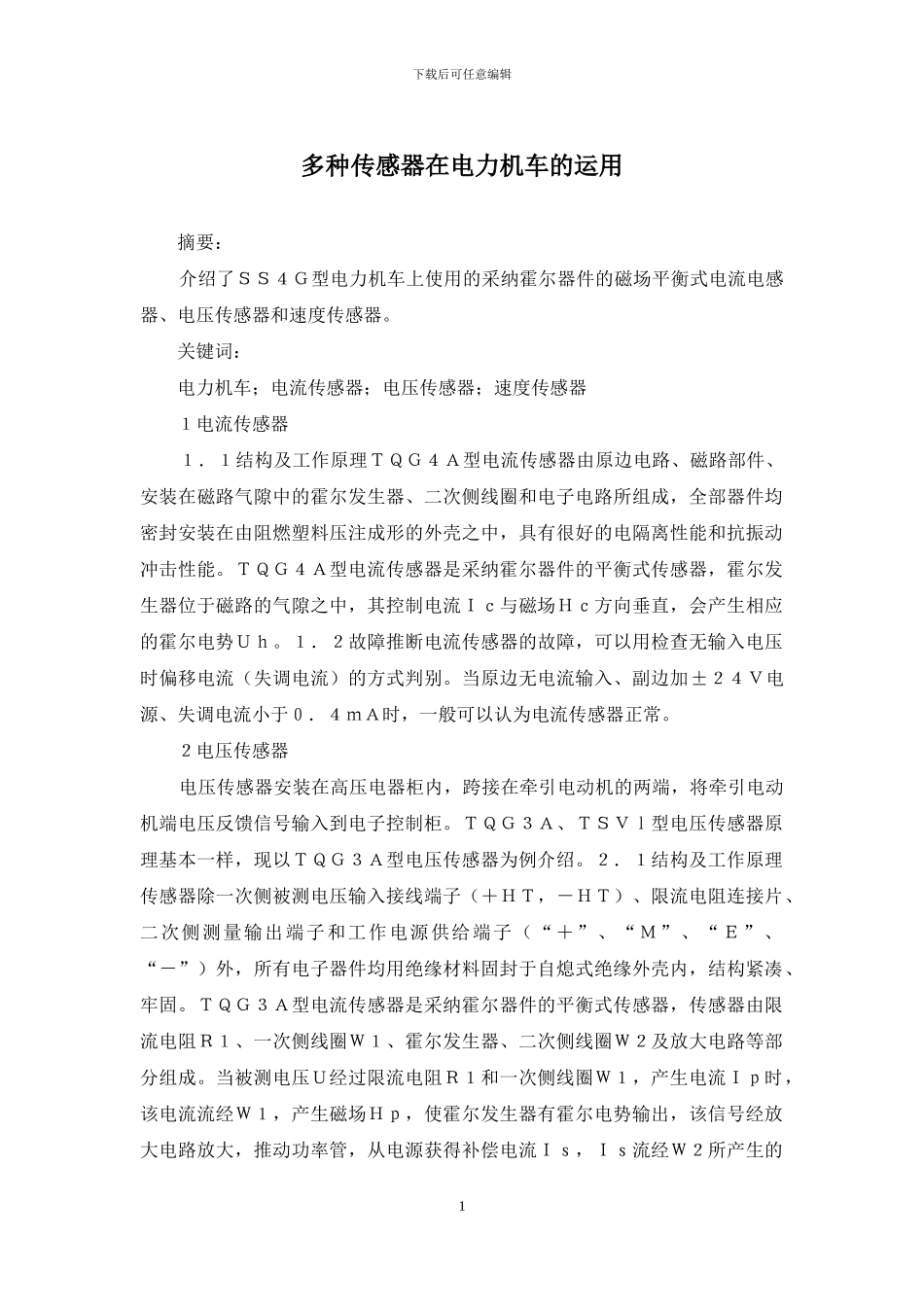

多种传感器在电力机车的运用_第1页
1/3

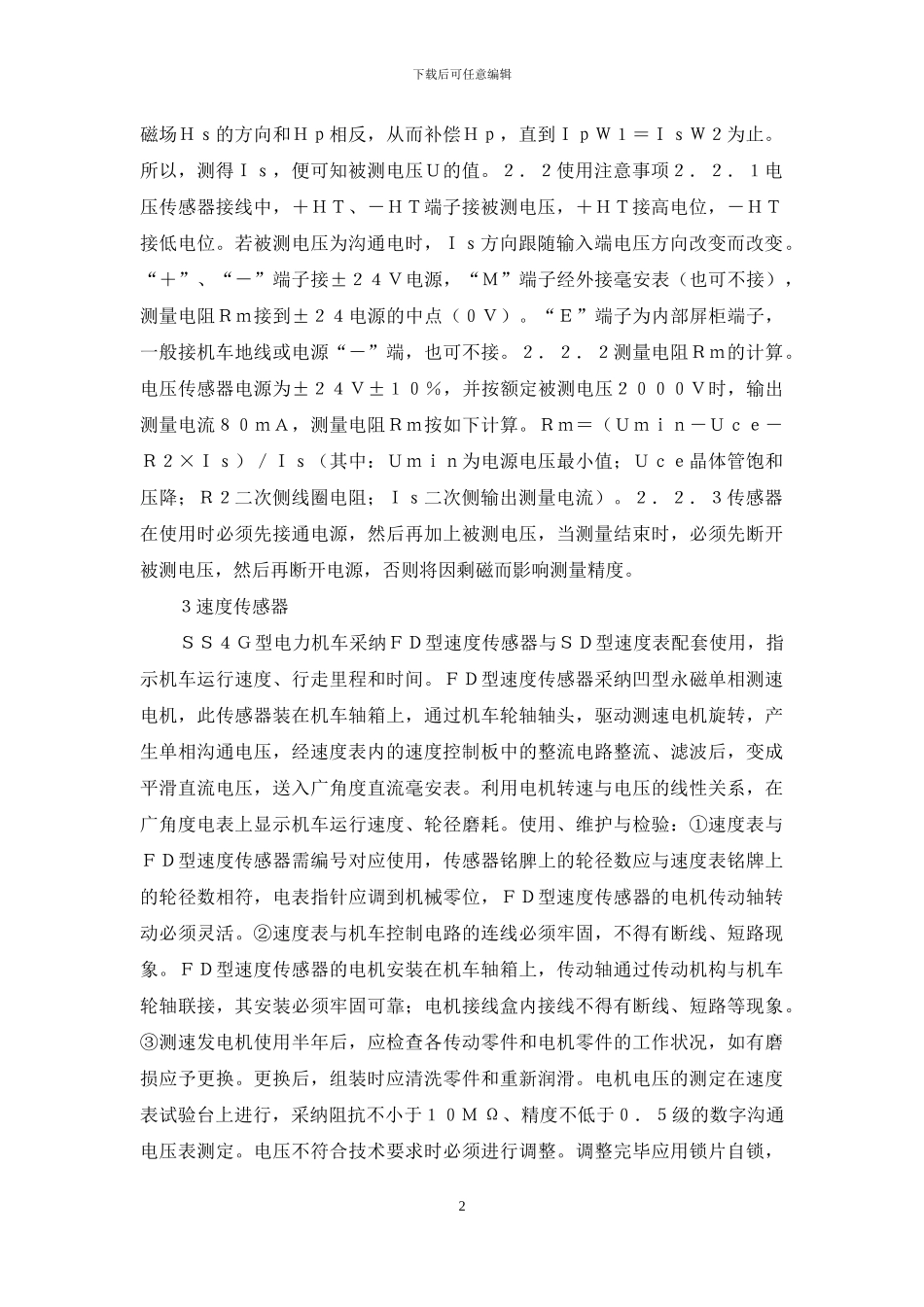

多种传感器在电力机车的运用_第2页
2/3

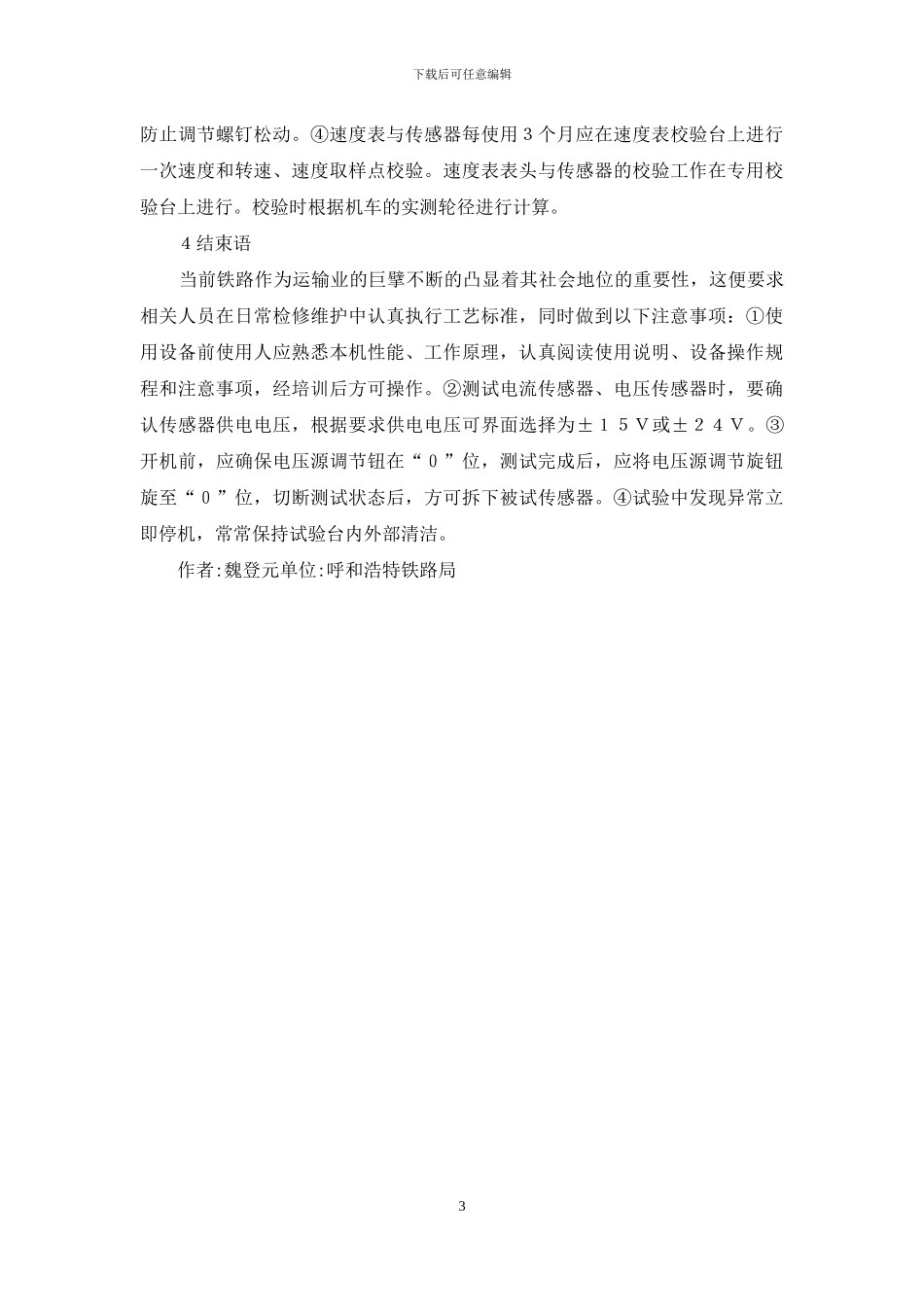

多种传感器在电力机车的运用_第3页
3/3
下载后可任意编辑多种传感器在电力机车的运用 摘要: 介绍了SS4G型电力机车上使用的采纳霍尔器件的磁场平衡式电流电感器、电压传感器和速度传感器。 关键词: 电力机车;电流传感器;电压传感器;速度传感器 1电流传感器 1.1结构及工作原理TQG4A型电流传感器由原边电路、磁路部件、安装在磁路气隙中的霍尔发生器、二次侧线圈和电子电路所组成,全部器件均密封安装在由阻燃塑料压注成形的外壳之中,具有很好的电隔离性能和抗振动冲击性能。TQG4A型电流传感器是采纳霍尔器件的平衡式传感器,霍尔发生器位于磁路的气隙之中,其控制电流Ic与磁场Hc方向垂直,会产生相应的霍尔电势Uh。1.2故障推断电流传感器的故障,可以用检查无输入电压时偏移电流(失调电流)的方式判别。当原边无电流输入、副边加±24V电源、失调电流小于0.4mA时,一般可以认为电流传感器正常。 2电压传感器 电压传感器安装在高压电器柜内,跨接在牵引电动机的两端,将牵引电动机端电压反馈信号输入到电子控制柜。TQG3A、TSVl型电压传感器原理基本一样,现以TQG3A型电压传感器为例介绍。2.1结构及工作原理传感器除一次侧被测电压输入接线端子(+HT,-HT)、限流电阻连接片、二次侧测量输出端子和工作电源供给端子(“+”、“M”、“E”、“-”)外,所有电子器件均用绝缘材料固封于自熄式绝缘外壳内,结构紧凑、牢固。TQG3A型电流传感器是采纳霍尔器件的平衡式传感器,传感器由限流电阻R1、一次侧线圈W1、霍尔发生器、二次侧线圈W2及放大电路等部分组成。当被测电压U经过限流电阻R1和一次侧线圈W1,产生电流Ip时,该电流流经W1,产生磁场Hp,使霍尔发生器有霍尔电势输出,该信号经放大电路放大,推动功率管,从电源获得补偿电流Is,Is流经W2所产生的1下载后可任意编辑磁场Hs的方向和Hp相反,从而补偿Hp,直到IpW1=IsW2为止。所以,测得Is,便可知被测电压U的值。2.2使用注意事项2.2.1电压传感器接线中,+HT、-HT端子接被测电压,+HT接高电位,-HT接低电位。若被测电压为沟通电时,Is方向跟随输入端电压方向改变而改变。“+”、“-”端子接±24V电源,“M”端子经外接毫安表(也可不接),测量电阻Rm接到±24电源的中点(0V)。“E”端子为内部屏柜端子,一般接机车地线或电源“-”端,也可不接。2.2.2测量电阻Rm...
