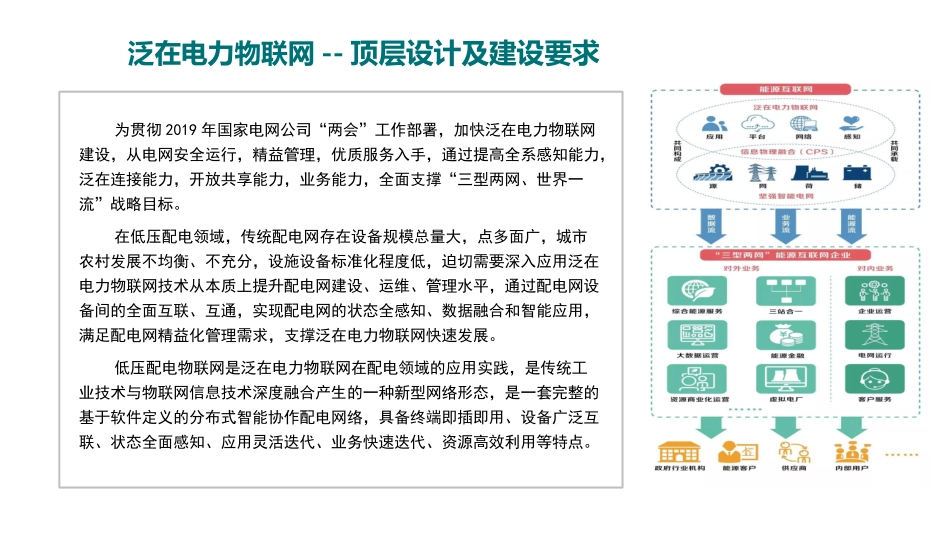

低压物联网解决方案泛在电力物联网--顶层设计及建设要求为贯彻2019年国家电网公司“两会”工作部署，加快泛在电力物联网建设，从电网安全运行，精益管理，优质服务入手，通过提高全系感知能力，泛在连接能力，开放共享能力，业务能力，全面支撑“三型两网、世界一流”战略目标。在低压配电领域，传统配电网存在设备规模总量大，点多面广，城市农村发展不均衡、不充分，设施设备标准化程度低，迫切需要深入应用泛在电力物联网技术从本质上提升配电网建设、运维、管理水平，通过配电网设备间的全面互联、互通，实现配电网的状态全感知、数据融合和智能应用，满足配电网精益化管理需求，支撑泛在电力物联网快速发展。低压配电物联网是泛在电力物联网在配电领域的应用实践，是传统工业技术与物联网信息技术深度融合产生的一种新型网络形态，是一套完整的基于软件定义的分布式智能协作配电网络，具备终端即插即用、设备广泛互联、状态全面感知、应用灵活迭代、业务快速迭代、资源高效利用等特点。低压配电物联网--建设思路感知层利用营销现有设备“集中器+低压边缘融合控制器”，以台区为低压配物联网管理的最小单元及边缘计算节点的建设模式，利用基于物联网边缘计算的低压边缘融合控制器为台区数据中心，构建“一套设备、统一管控”的低压配电物联网管控体系，打破专业壁垒，促使营配贯通末端融合，实现原本没有通讯、独立运行的设备不在孤立，建成协同增效的有机整体，避免台区设备叠加作用。低压边缘融合控制器边端视频监控烟感传感器水位传感器门禁管理温湿度风力监测位移监测红外探测......环境感知换相开关DTU智能充电桩分布式电源智慧路灯智能电表智能漏保电气监测......用能采集FTU..............能效终端故障指示器集供用电信息采集、设备运行状态监测、智能控制于一体的二次设备，采用模块化设计，以平台化设计思路，采用双CPU设计，具有硬件计算机存储能力，支持4G全网通，具备主站通信与云边协同计算能力，标配RS485通信、无线和塑料光纤通信，可进行通讯组网，可实现灵活扩展，实现热插拔，即插即用。泛在电力物联网云平台-方案架构泛在电力物联网云平台-漏保在线监测漏保在线监测系统是为了加强对台区总（中）保的在线监测，实时掌握总（中）保的的运行情况，建立的在线监测系统。该系统基于低压边缘融合控制器接入总保和中级保护等设备，实现总（中）保信息接入、监测、分析等功能，推动设备智能感知，数据贯通和信息共享，实现漏电流监测、故障原因自动研判、停电主动上报，低压分支故障点监控，快速定位隔离故障，提升设备状态评估能力和运检管理穿透能力，提高低压配网故障综合研判能力，提升故障精准抢修能力，供电可靠性和客户服务水平。顶层设计及建设思路——台区剩余电流动作保护器...二级剩余电流动作保护器采集器集中器二级剩余电流动作保护器采集器漏保在线监测模块（前置机）供电服务指挥平台停电信息低压边缘融合控制器用户用电信息采集采集主站4G无线虚拟专网无线无线无线CATV专线电信APN及其它专线移动APN及其它专线联通APN及其它专线核心交换机7506专线接入路由器H3CSR8805入侵检测专线接入路由器H3CMSR5040专线接入交换机H3CS5500防火墙业务服务器1专网服务器区业务服务器2业务服务器3业务服务器4数据库服务器1省公司信息内网服务器区WEB服务器1WEB服务器2地图服务器泛在物联网TTU单元移动运营商网络电力专用网络信息内网供电服务指挥系统用户用电信息采集系统无线虚拟专网包含移动、联通、电信等运营商的APN，在市公司统一接入，安全防护架构方案分为三个区域：电力无线虚拟专网域、网络边界域和内网域。电力无线虚拟专网的专网域采用租用电信运营商的专用传输通道承载无线终端数据；网络边界域采用防火墙和IDS进行访问控制和网络攻击检测；采用公司专用的安全接入设备实现终端到边界的加密传输、终端合法性认证和数据隔离交换等安全功能。该安全防护架构方案对进入信息内网的数据提供了较为全面的安全防护措施，实现了访问控制、攻击检测、传输加密和终端认证等功能。低压配电物联网络架构新一代智能漏保具备故障研判能力支持RS485、HPLC、无线...
