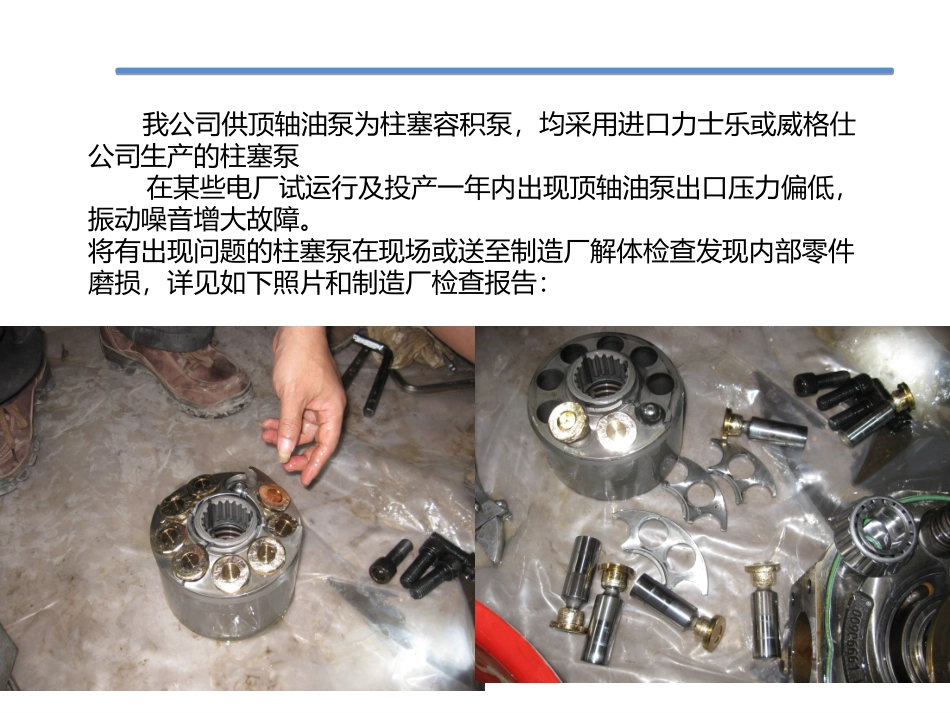

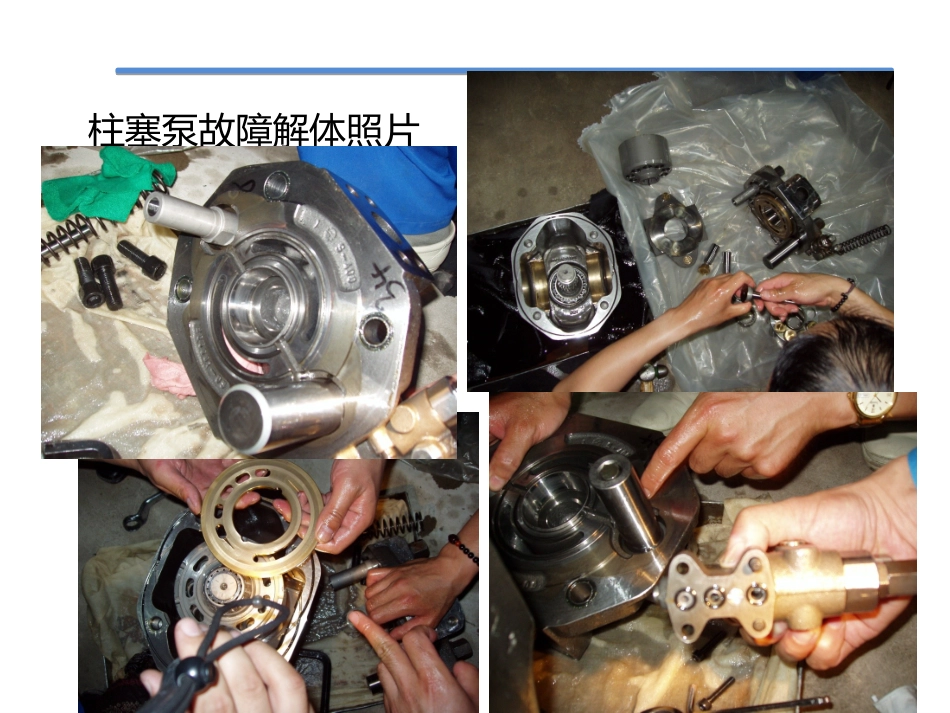

汽轮机顶轴油装置故障分析我公司供顶轴油泵为柱塞容积泵,均采用进口力士乐或威格仕公司生产的柱塞泵在某些电厂试运行及投产一年内出现顶轴油泵出口压力偏低,振动噪音增大故障。将有出现问题的柱塞泵在现场或送至制造厂解体检查发现内部零件磨损,详见如下照片和制造厂检查报告:柱塞泵故障解体照片可能导致损坏的原因有(泵制造厂给出的结论):1.系统油液清洁度不足,导致配油盘磨损而产生吸空继而使回转体零件损坏。2.吸入管过长或过窄吸油量不足造成吸空。3.安装联轴器时敲击联轴器造成回转体预紧力过大。顶轴油装置为了防止顶轴油泵运行中损坏,必须注意避免以下四个方面:润滑油清洁度差泵壳内和泵的吸油管内存在空气油泵供油不足顶轴装置油管中留存的润滑油乳化在顶轴装置首次调试时,重点要求如下:仔细阅读顶轴装置相关图纸和使用说明书,严格按我公司提供的顶轴装置使用说明书要求进行操作;确认顶轴油泵进油管处压力开关压力值标定在≤0.03MPa时接通;顶轴油泵出油管处压力开关设定值标定在≤7MPa时接通;各支路压力开关设定值标定在≤3.43MPa时接通;启动润滑泵(确保泵入口压力在原理图要求范围内),打开顶轴油泵进油管、出油管上所有球阀,搬动方向见球阀上标。顶轴油装置顶轴油装置顶轴油装置首次安装顶轴油泵或顶轴油泵解体维修安装后,必须将泵壳上方的泄油口活接头打开,从该泄油口处向顶轴油泵内注入清洁的润滑油至溢出为止。然后连接好泄油口活接头,否则极易损坏泵。顶轴油装置吸油管排空,旁通阀打开(旋转至ON),打开双筒过滤器左右排空气阀,吸油管油压使空气从排气阀中排出,至油溢出,拧紧排气阀。顶轴油装置检查电机接线盒电机旋转方向:注意该电机为星三角降压启动。接线后,点动电机确认电机转向与标示方向一致,即电机后部(风扇)看应为顺时针方向。顶轴油装置以最低转速短暂旋转电机:①可点动电机2~3次。②用手顺时针盘动电机风扇10转左右(打开风扇罩壳,即可盘动电机风扇)。需要特别注意的是:顶轴油泵泵初次启动前、更换泵或顶轴长时间未使用后启动前必做:①排尽吸油管内空气,泵损坏大多是吸空引起的;②电动或手动转动可消除初始状态泵内运动件过大的粘接力,使泵旋转灵活后,再正常启动。如电机直接启动,可能由于泵某处粘接力过大,在高速运转下造成原件拉伤,进而损坏泵。投入顶轴油泵至质保期内,定期检查泵入口前的双联过滤器不能出现差压过大,及时切换和清洗。并做定期启动试验。同时应连续对润滑油系统进行过滤工作(或投入油净化装置),定期抽样化验油质。谢谢各位!
