读组合体视图的方法和步骤VIP免费

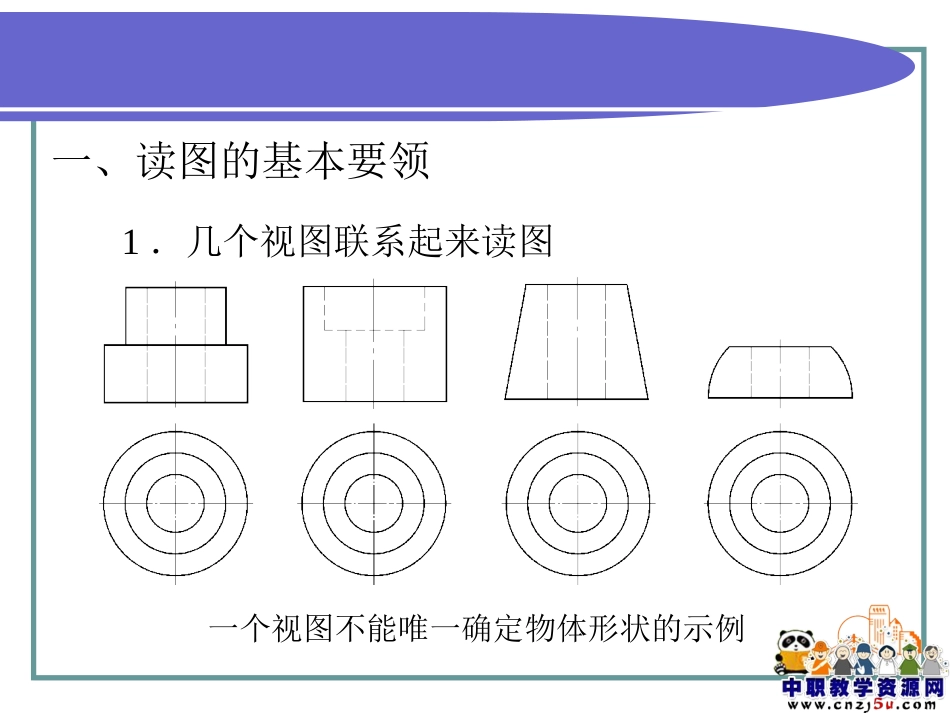

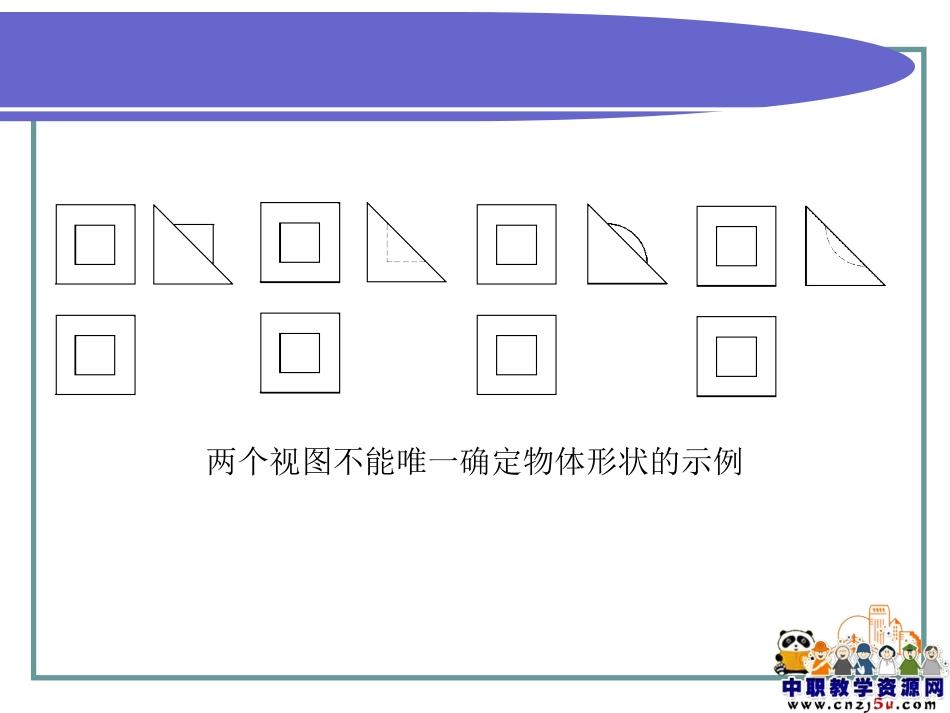

一、读图的基本要领1．几个视图联系起来读图一个视图不能唯一确定物体形状的示例两个视图不能唯一确定物体形状的示例2．明确视图中线框和图线的含义图5－20视图中线框和图线的含义3．善于构思物体的形状二、读图的基本方法形体分析法（基本方法）：在反映形状特征比较明显的主视图上按线框将组合体划分为几个部分，然后通过投影关系，找到各线框在其他视图中的投影，从而分析各部分的形状及它们之间的相互位置，最后综合起来，想象组合体的整体形状。用形体分析法读图【例5－2】已知支撑的主、左视图，补画俯视图。解题步骤面形分析法：1．分析面的形状倾斜于投影面的截面的投影为类似形【例5－3】已知压板的主、俯视图，补画左视图。2．分析面的相对位置【例5－4】已知架体的主、俯视图，补画左视图。解题步骤精品课件！精品课件！【例5－5】补画三视图中的漏线。解题步骤
