模拟电子技术基础练习题VIP专享

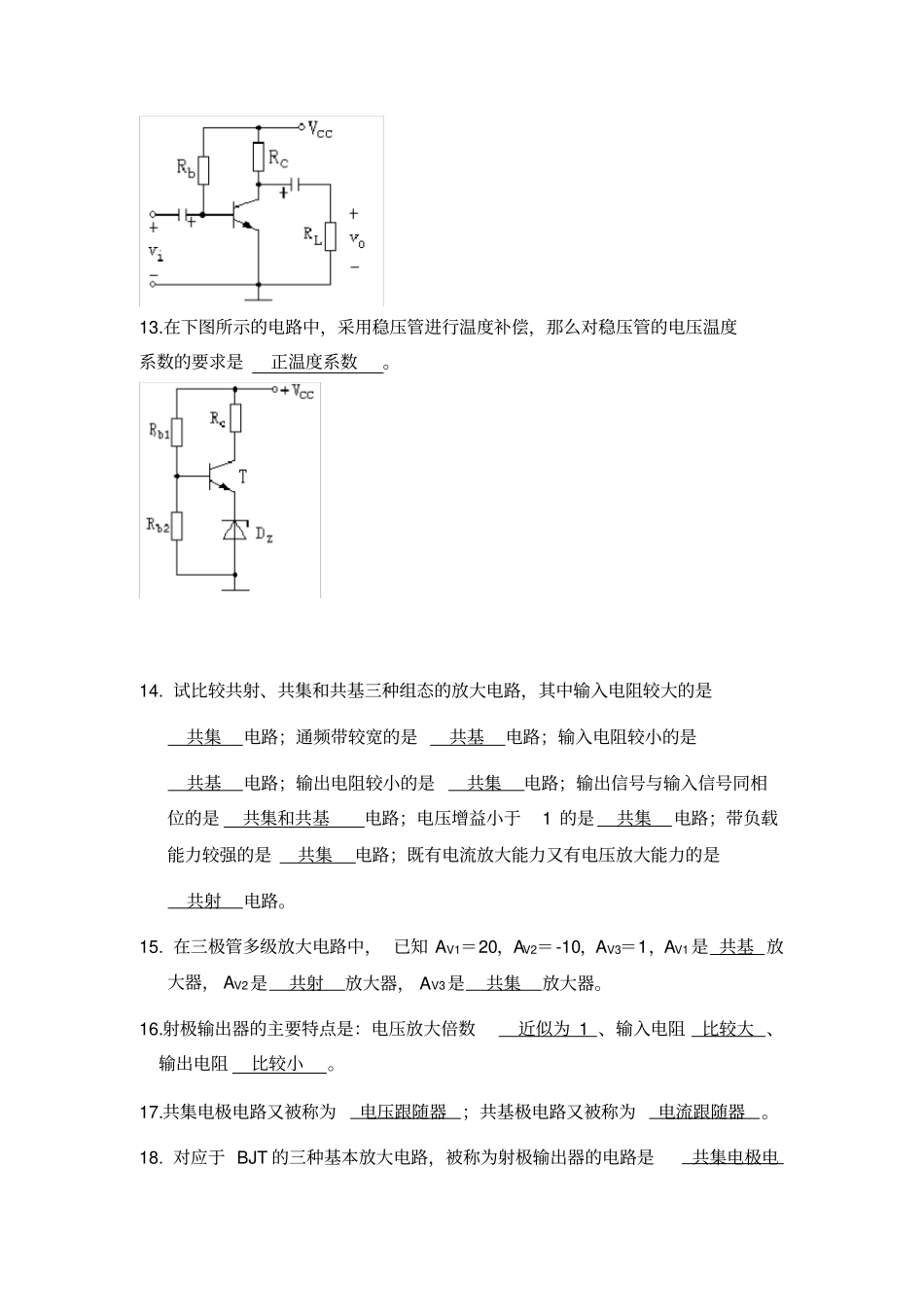

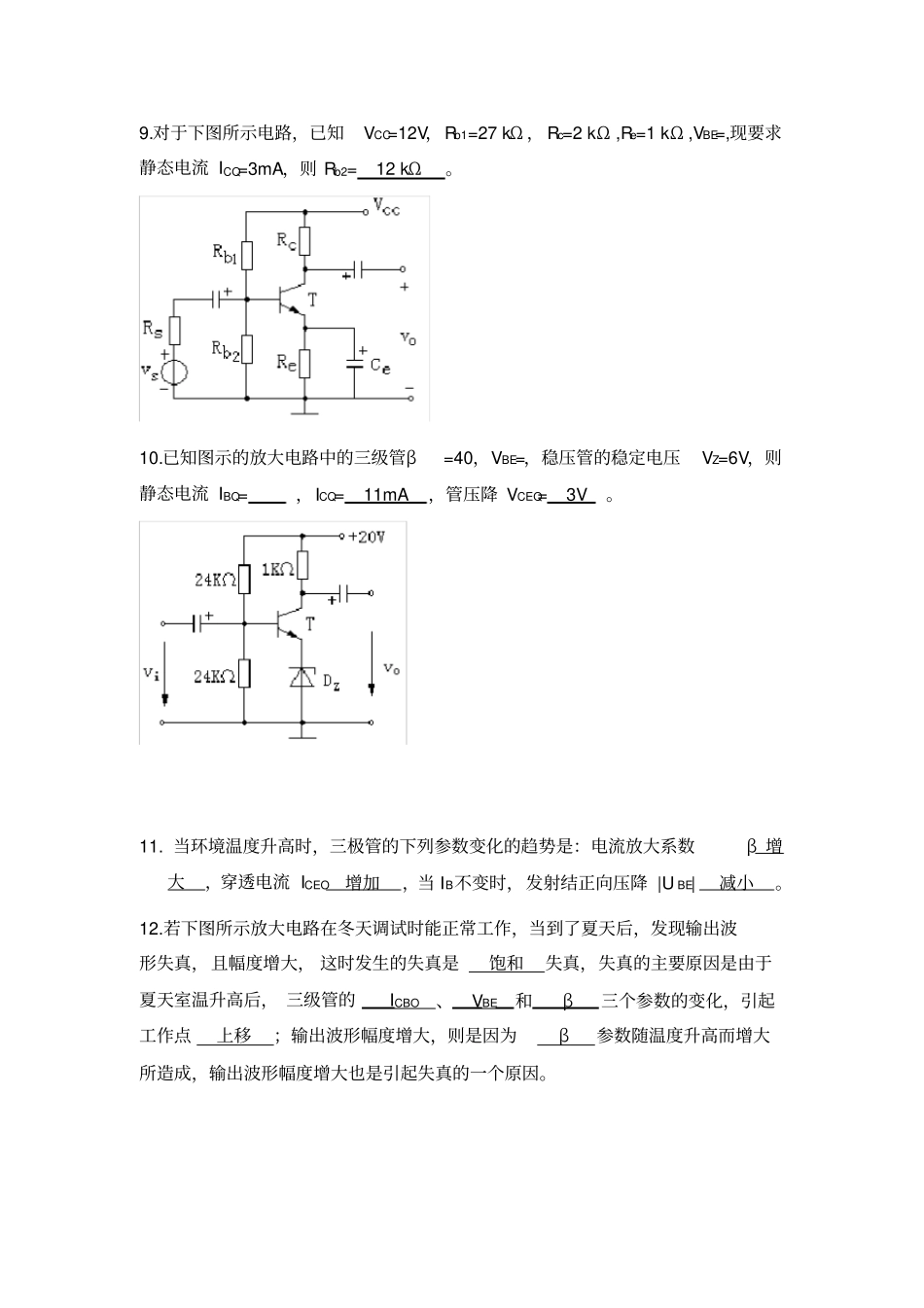

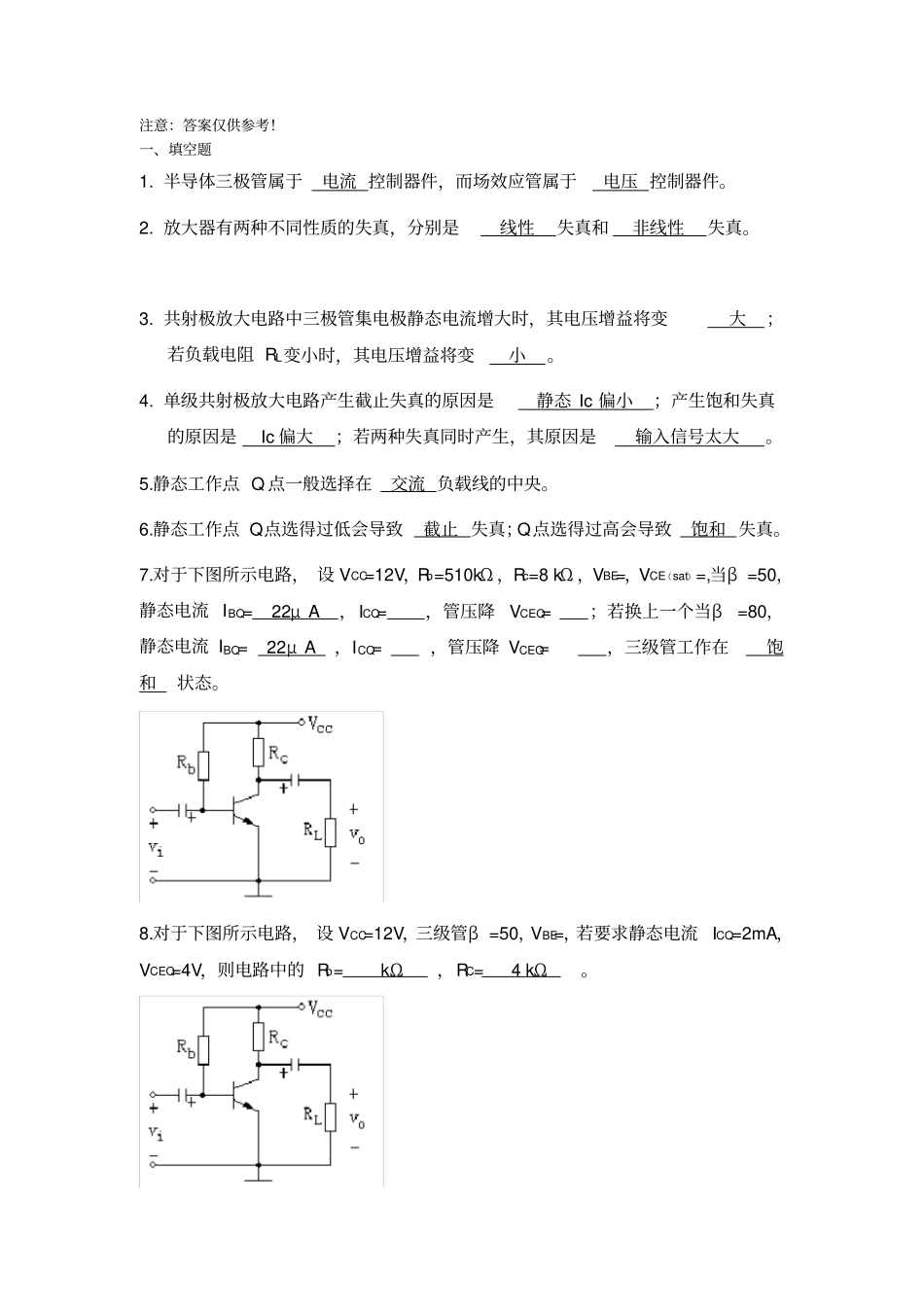

注意：答案仅供参考！一、填空题1. 半导体三极管属于电流 控制器件，而场效应管属于电压 控制器件。2. 放大器有两种不同性质的失真，分别是线性失真和非线性失真。3. 共射极放大电路中三极管集电极静态电流增大时，其电压增益将变大；若负载电阻 RL变小时，其电压增益将变小。4. 单级共射极放大电路产生截止失真的原因是静态 Ic 偏小；产生饱和失真的原因是Ic 偏大；若两种失真同时产生，其原因是输入信号太大。5.静态工作点 Q 点一般选择在交流 负载线的中央。6.静态工作点 Q点选得过低会导致截止 失真；Q点选得过高会导致饱和 失真。7.对于下图所示电路， 设 VCC=12V，Rb=510kΩ ，Rc=8 kΩ ，VBE=，VCE（sat）=,当β =50，静态电流 IBQ= 22μ A ，ICQ= ，管压降VCEQ= ；若换上一个当β=80，静态电流 IBQ= 22μ A ，ICQ= ，管压降 VCEQ= ，三级管工作在饱和状态。8.对于下图所示电路， 设 VCC=12V，三级管β =50，VBE=，若要求静态电流ICQ=2mA，VCEQ=4V，则电路中的 Rb= kΩ，RC= 4 kΩ。9.对于下图所示电路，已知VCC=12V，Rb1=27 kΩ ， Rc=2 kΩ ,Re=1 kΩ ,VBE=,现要求静态电流 ICQ=3mA，则 Rb2= 12 kΩ。10.已知图示的放大电路中的三级管β=40，VBE=，稳压管的稳定电压VZ=6V，则静态电流 IBQ= ，ICQ= 11mA ，管压降 VCEQ= 3V 。11. 当环境温度升高时，三极管的下列参数变化的趋势是：电流放大系数β 增大，穿透电流 ICEO增加，当 IB不变时，发射结正向压降 |U BE| 减小。12.若下图所示放大电路在冬天调试时能正常工作，当到了夏天后，发现输出波形失真，且幅度增大， 这时发生的失真是饱和失真，失真的主要原因是由于夏天室温升高后， 三级管的ICBO 、VBE和β三个参数的变化，引起工作点上移；输出波形幅度增大，则是因为β参数随温度升高而增大所造成，输出波形幅度增大也是引起失真的一个原因。13.在下图所示的电路中，采用稳压管进行温度补偿，那么对稳压管的电压温度系数的要求是正温度系数。14. 试比较共射、共集和共基三种组态的放大电路，其中输入电阻较大的是共集电路；通频带较宽的是共基电路；输入电阻较小的是共基电路；输出电阻较小的是共集电路；输出信号与输入信号同相位的是共集和共基电路；电压增益小于1 的是共集电路；带负载能力较强的是共集电路；既有电流放大能力又有电压放大能力的是共射电路。15. 在三极管多级放大电路中， 已知 AV1＝20...
