水罐施工方案

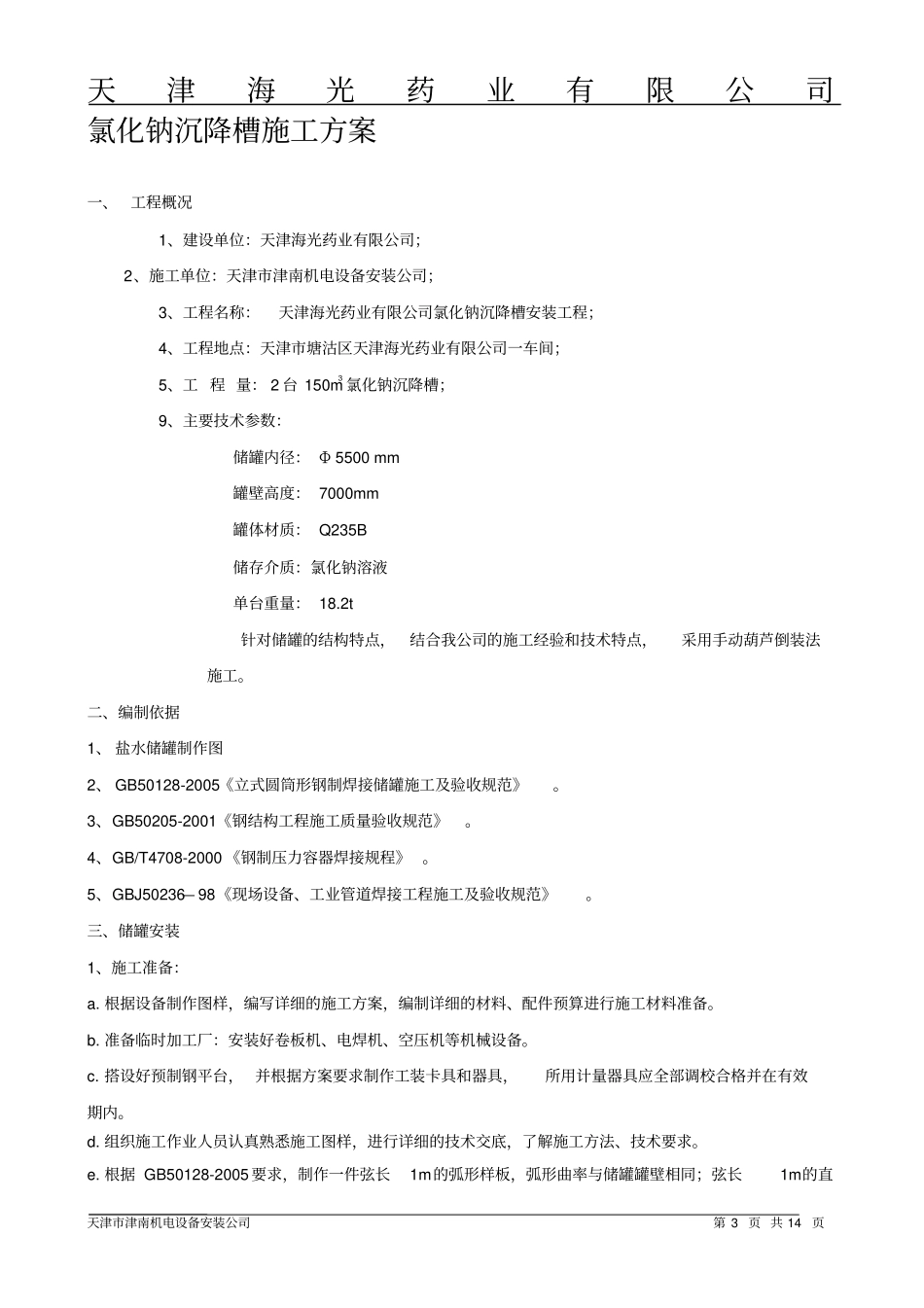

水罐施工方案天津海光药业有限公司氯化钠沉降槽施工方案天津市津南机电设备安装公司第 2 页 共 14 页目录一、 工程概况 2 二、 编制依据 2 三、 储罐安装 2 四、 储罐焊接 6 五、 罐体检测 6 六、 质量保证措施 7 七、 安全措施及管理 9 八、 劳动力计划安排 11 九、 主要机具 11 十、 主要计量器具 12 十一、主要施工措施用料 12 天津海光药业有限公司氯化钠沉降槽施工方案天津市津南机电设备安装公司第 3 页 共 14 页一、工程概况1、建设单位：天津海光药业有限公司；2、施工单位：天津市津南机电设备安装公司；3、工程名称：天津海光药业有限公司氯化钠沉降槽安装工程；4、工程地点：天津市塘沽区天津海光药业有限公司一车间；5、工 程 量： 2 台 150m3 氯化钠沉降槽；9、主要技术参数：储罐内径： Φ 5500 mm 罐壁高度： 7000mm 罐体材质： Q235B 储存介质：氯化钠溶液单台重量： 18.2t 针对储罐的结构特点，结合我公司的施工经验和技术特点，采用手动葫芦倒装法施工。二、编制依据1、 盐水储罐制作图2、 GB50128-2005《立式圆筒形钢制焊接储罐施工及验收规范》。3、GB50205-2001《钢结构工程施工质量验收规范》。4、GB/T4708-2000 《钢制压力容器焊接规程》 。5、GBJ50236— 98《现场设备、工业管道焊接工程施工及验收规范》。三、储罐安装1、施工准备：a. 根据设备制作图样，编写详细的施工方案，编制详细的材料、配件预算进行施工材料准备。b. 准备临时加工厂：安装好卷板机、电焊机、空压机等机械设备。c. 搭设好预制钢平台， 并根据方案要求制作工装卡具和器具，所用计量器具应全部调校合格并在有效期内。d. 组织施工作业人员认真熟悉施工图样，进行详细的技术交底，了解施工方法、技术要求。e. 根据 GB50128-2005 要求，制作一件弦长1m的弧形样板，弧形曲率与储罐罐壁相同；弦长1m的直天津海光药业有限公司氯化钠沉降槽施工方案天津市津南机电设备安装公司第 4 页 共 14 页线样板及弦长1m测量焊缝角变形的弧形样板。2、材料检验a. 现场制作设备用钢板、配件、钢管、紧固件等，应具有质量合格证明书。 b. 焊接材料（焊条）应具有质量合格证明书。其合格证检测内容和结果应符合相应国家标准规定否则应进行复验，合格方可使用。c. 材料表面锈蚀、薄量、划痕深度与钢板实际负偏差之和，不大于钢板厚度允许偏差的规定。存放过程中，应防止钢板产生变形，严...
