水质在线监测完整系统技术要求

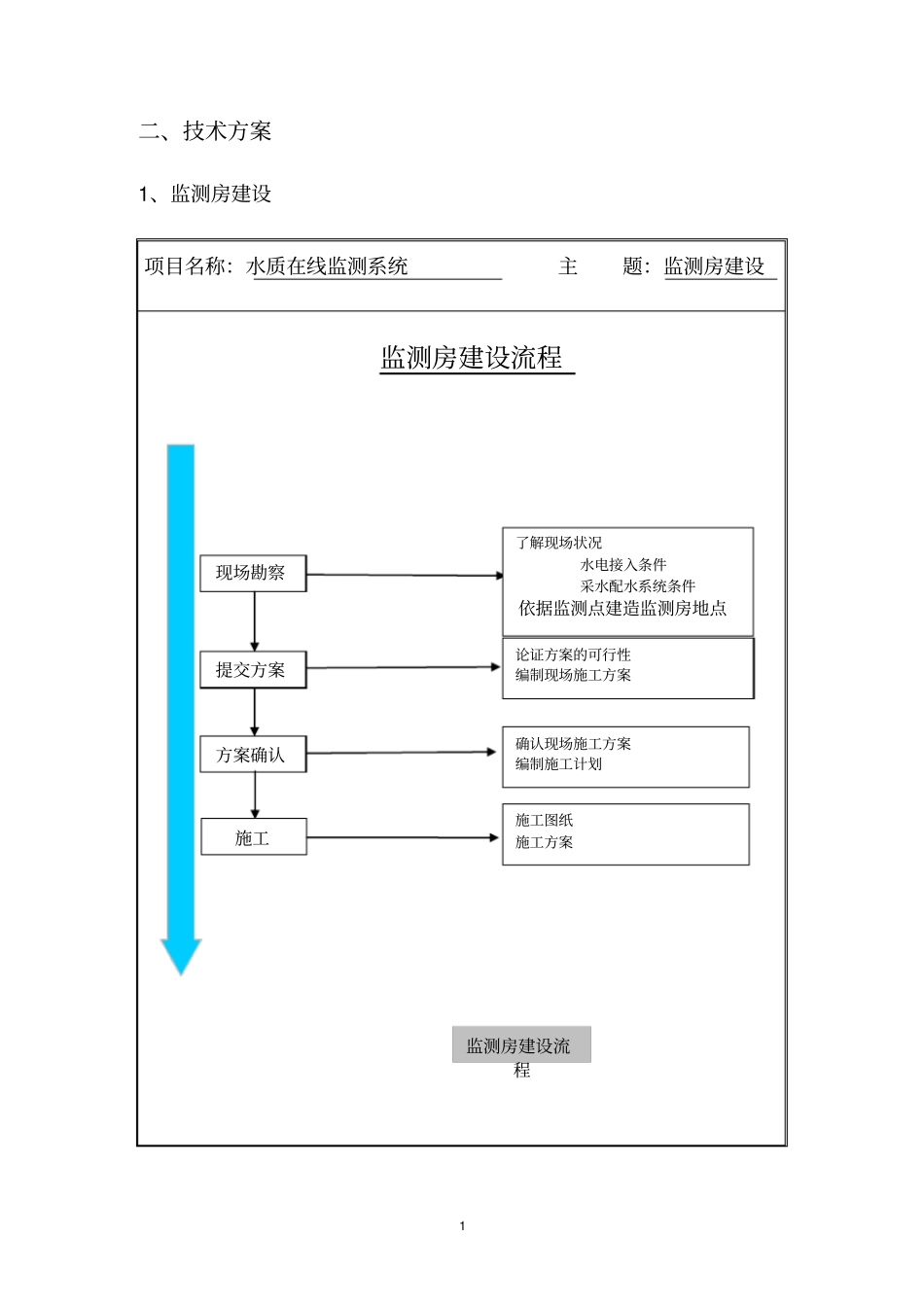

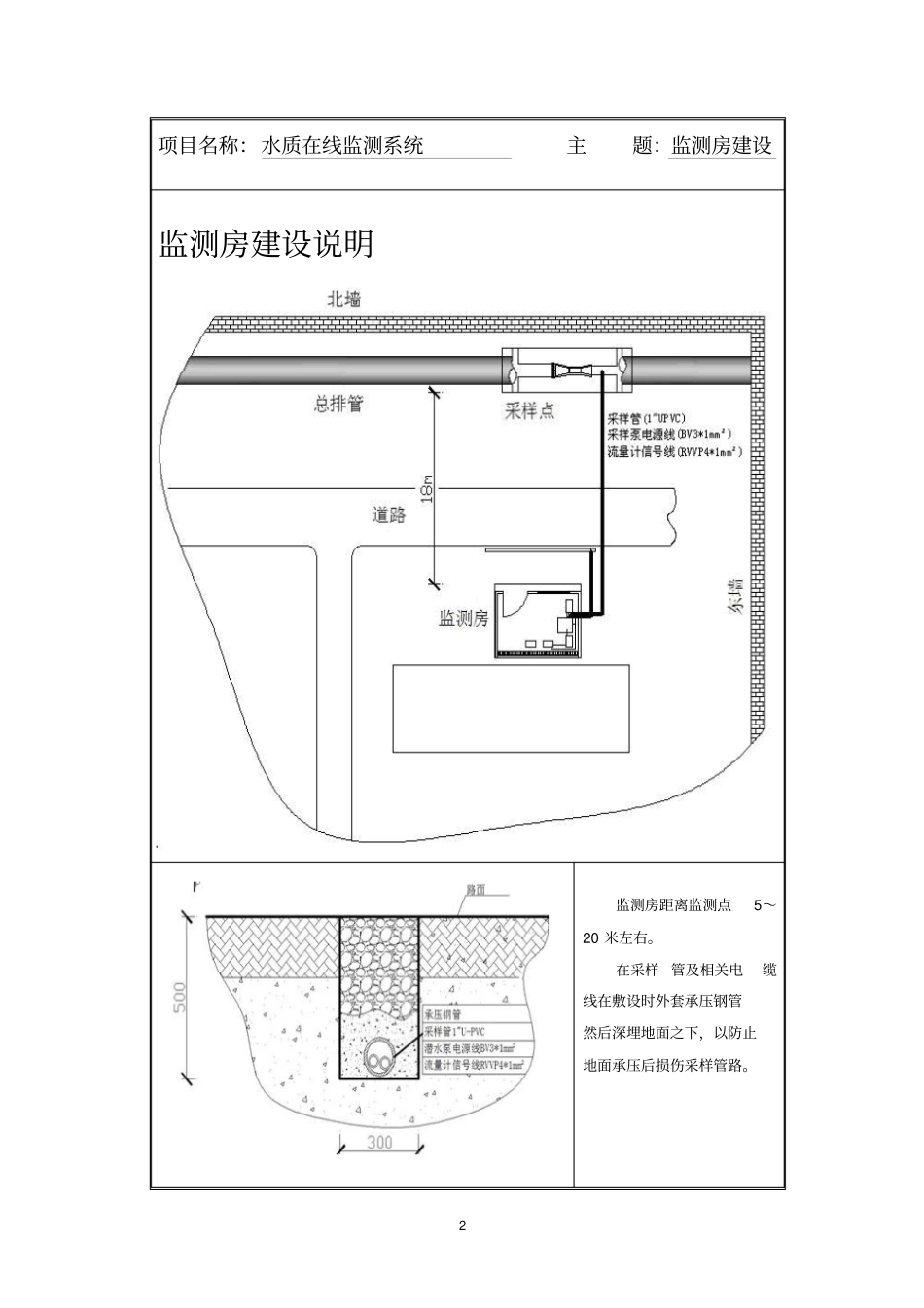

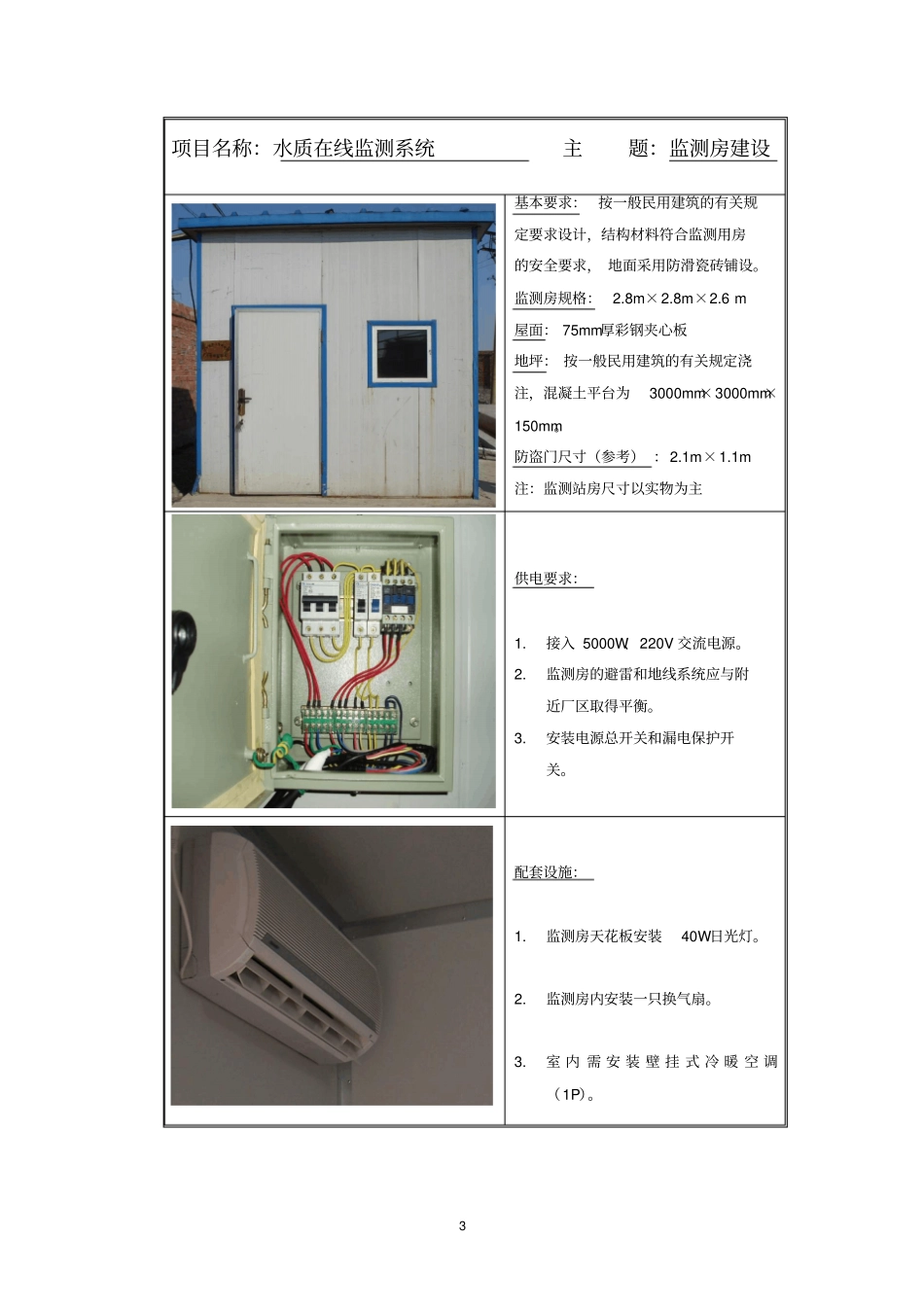

1 二、技术方案1、监测房建设项目名称：水质在线监测系统主题：监测房建设监测房建设流程现场勘察了解现场状况水电接入条件采水配水系统条件依据监测点建造监测房地点提交方案方案确认论证方案的可行性编制现场施工方案确认现场施工方案编制施工计划监测房建设流程施工施工图纸施工方案2 项目名称：水质在线监测系统主题：监测房建设监测房建设说明监测房距离监测点5～20 米左右。在采样 管及相关电缆线在敷设时外套承压钢管然后深埋地面之下，以防止地面承压后损伤采样管路。3 项目名称：水质在线监测系统主题：监测房建设基本要求： 按一般民用建筑的有关规定要求设计，结构材料符合监测用房的安全要求， 地面采用防滑瓷砖铺设。监测房规格： 2.8m×2.8m×2.6 m屋面： 75mm厚彩钢夹心板地坪： 按一般民用建筑的有关规定浇注，混凝土平台为3000mm×3000mm×150mm。防盗门尺寸（参考） ：2.1m×1.1m 注：监测站房尺寸以实物为主供电要求：1.接入 5000W、220V 交流电源。2.监测房的避雷和地线系统应与附近厂区取得平衡。3.安装电源总开关和漏电保护开关。配套设施：1.监测房天花板安装40W日光灯。2.监测房内安装一只换气扇。3.室 内 需 安 装 壁 挂 式 冷 暖 空 调（1P）。4 2 800280030040035056085080 020009 5012008 0026002500比 例设计阶段设计专业盘 锦 天 海 环 保 科 技 有 限 公 司校 核设 计项目负责人制 图审 核审 定月 日月 日月 日月 日月 日月 日工程 名 称工程 编 号图 号第 页共 页废水在线监测系统废水在线监测系统监测站房图主视图2502 502600四周加彩板槽内外墙及屋顶交 角处均加 50× 50彩 板压条框及门四周加门 边槽铝框四 周加50mm宽彩板条四周 槽钢80*43*5混泥土中砂防 盗 门塑 钢 窗400300说明： 1 、图中标注单位为mm 。 2 、图中平面布置可根据实际情况进行调整。 3 、监测站房基础按国家或企业的相关标准执行。 4 、监测站房长为2.8 米，宽为 2.8 米，高为 2.6 米。 5 、监测站房采用75mm的彩钢板。 6 、窗户要安装防盗窗。28005 2、仪器安装项目名称：水质在线监测系统主题：仪器安装仪器安装工作流程现场勘察了解监测点环境了解监测点供电、供水状况确定安装点提交方案方案确认确定仪器安装位置确定采水 /配水系统敷设路线论证方案的可行性编制现场安装方案确认现场安装方案编制安装计划仪器安装工作流安装仪器安装图...
