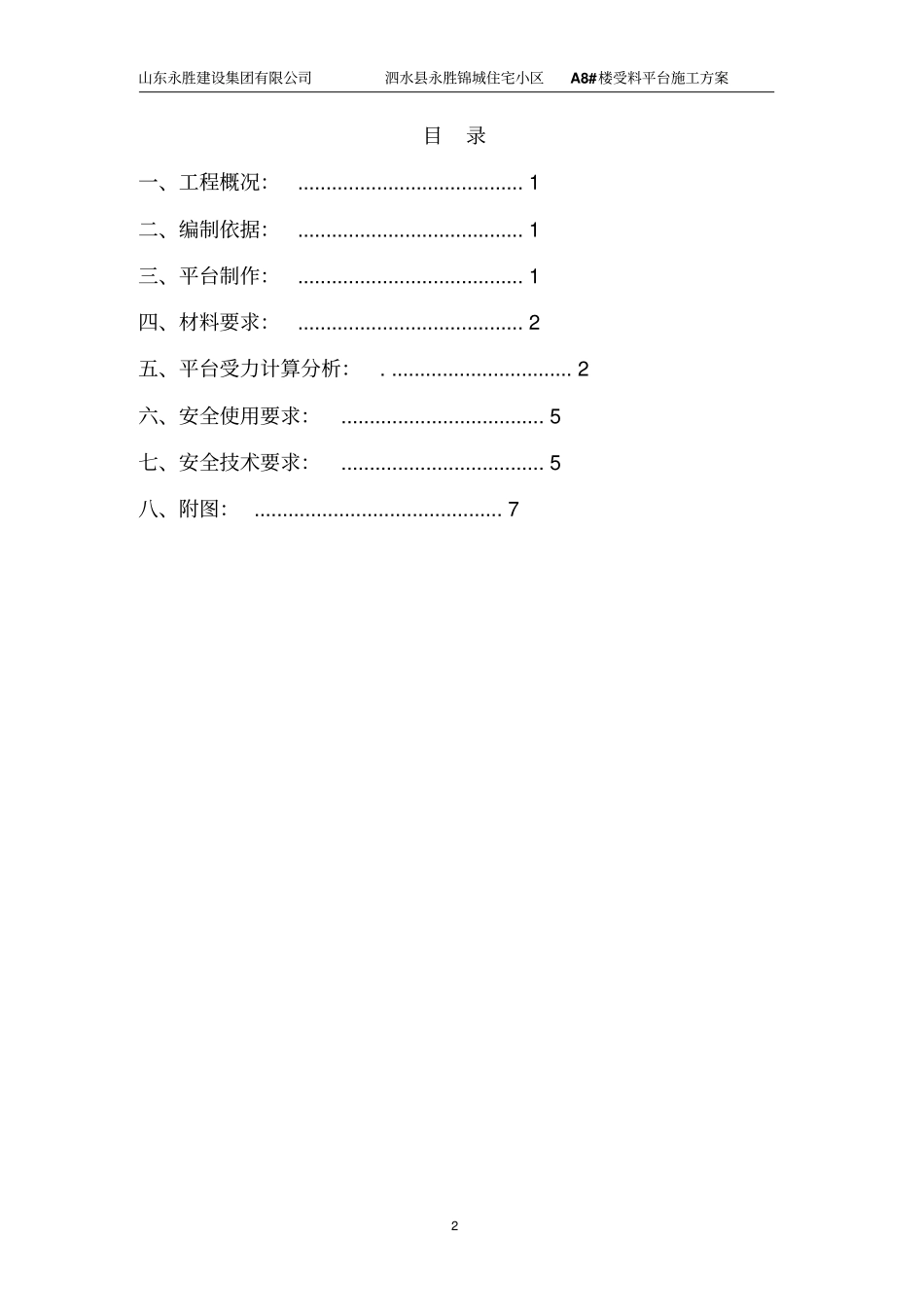

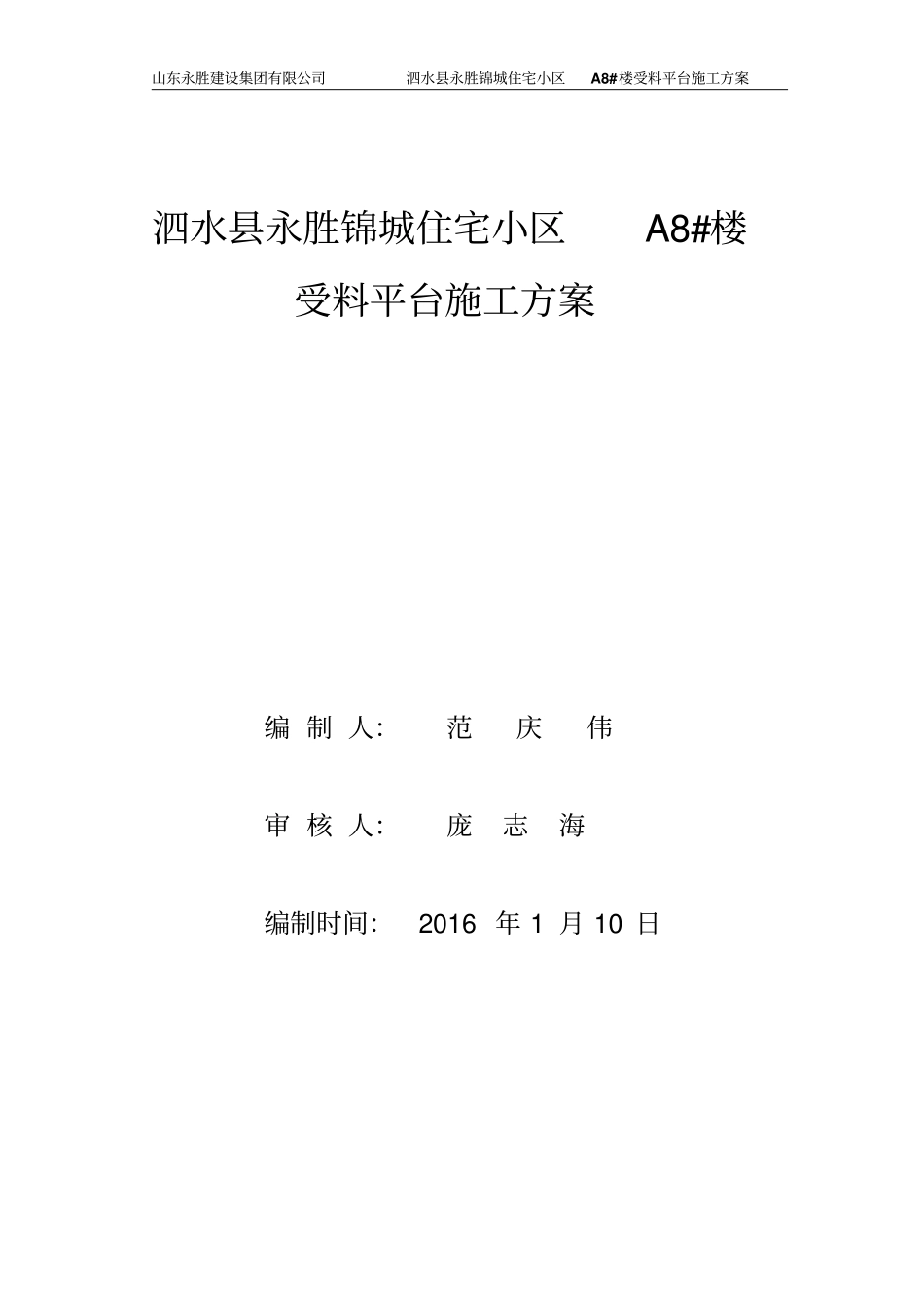

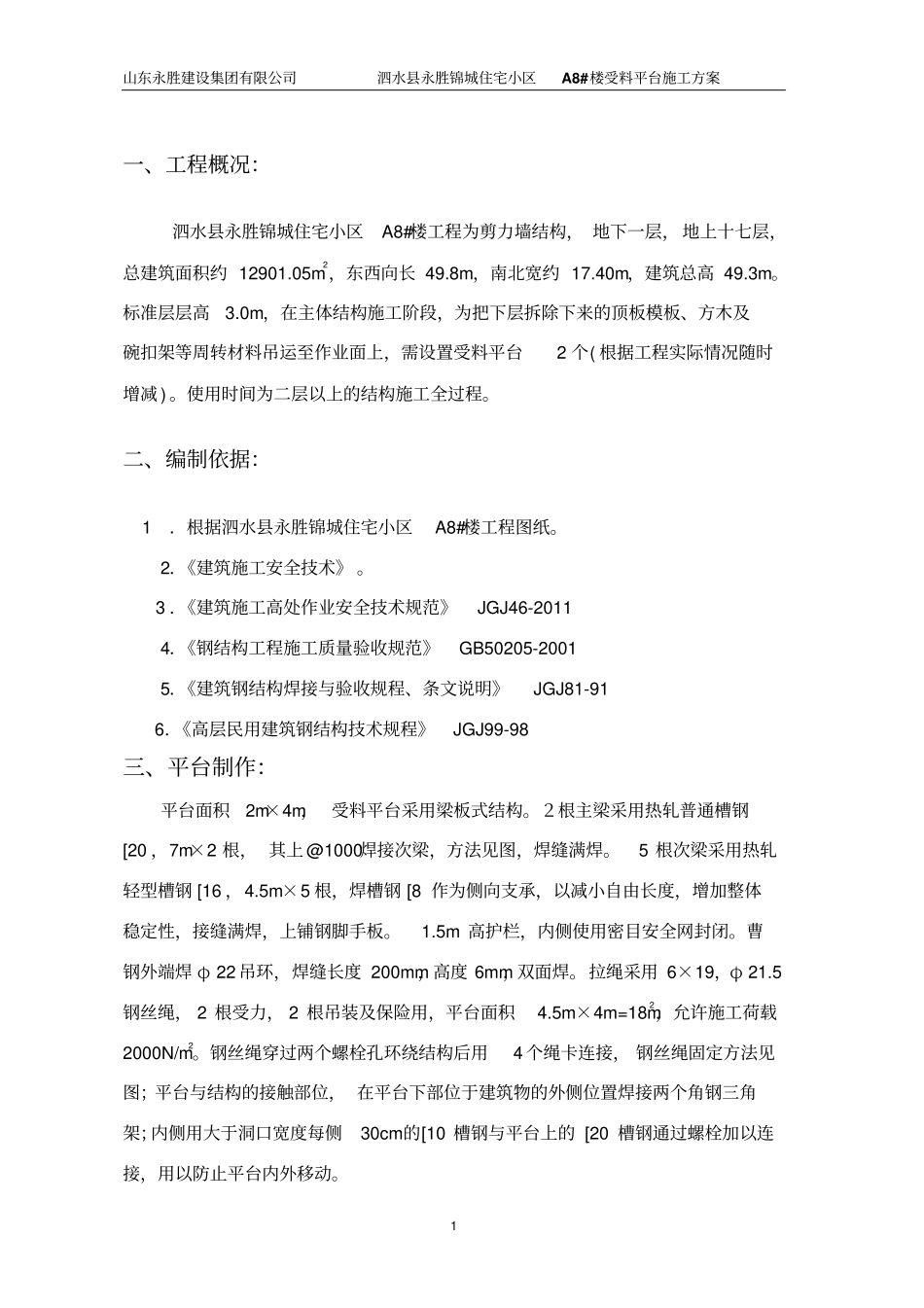

山东永胜建设集团有限公司泗水县永胜锦城住宅小区A8#楼受料平台施工方案泗水县永胜锦城住宅小区A8#楼受料平台施工方案编 制 人：范庆伟审 核 人：庞志海编制时间： 2016 年 1 月 10 日山东永胜建设集团有限公司泗水县永胜锦城住宅小区A8#楼受料平台施工方案2 目录一、工程概况： ........................................ 1二、编制依据： ........................................ 1三、平台制作： ........................................ 1四、材料要求： ........................................ 2五、平台受力计算分析：. ................................ 2六、安全使用要求： .................................... 5七、安全技术要求： .................................... 5八、附图： ............................................ 7山东永胜建设集团有限公司泗水县永胜锦城住宅小区A8#楼受料平台施工方案1 一、工程概况：泗水县永胜锦城住宅小区A8#楼工程为剪力墙结构， 地下一层， 地上十七层，总建筑面积约 12901.05m2，东西向长 49.8m，南北宽约 17.40m，建筑总高 49.3m。标准层层高3.0m，在主体结构施工阶段，为把下层拆除下来的顶板模板、方木及碗扣架等周转材料吊运至作业面上，需设置受料平台2 个( 根据工程实际情况随时增减 ) 。使用时间为二层以上的结构施工全过程。二、编制依据： 1．根据泗水县永胜锦城住宅小区A8#楼工程图纸。2．《建筑施工安全技术》 。 3 ．《建筑施工高处作业安全技术规范》JGJ46-2011 4．《钢结构工程施工质量验收规范》GB50205-2001 5．《建筑钢结构焊接与验收规程、条文说明》JGJ81-91 6．《高层民用建筑钢结构技术规程》JGJ99-98三、平台制作：平台面积2m×4m， 受料平台采用梁板式结构。２根主梁采用热轧普通槽钢[20 ，7m×2 根， 其上 @1000焊接次梁，方法见图，焊缝满焊。5 根次梁采用热轧轻型槽钢 [16 ，4.5m×5 根，焊槽钢 [8 作为侧向支承，以减小自由长度，增加整体稳定性，接缝满焊，上铺钢脚手板。1.5m 高护栏，内侧使用密目安全网封闭。曹钢外端焊 φ 22 吊环，焊缝长度 200mm，高度 6mm，双面焊。拉绳采用 6×19，φ 21.5钢丝绳， 2 根受力， 2 根吊装及保险用，平台面积4.5m×4m=18m2，允许施工荷载2000N/m2。钢丝绳穿过两个螺栓孔环绕结构后用4 个绳卡连接， 钢丝绳固定方法见图；平台与结构的接触...
