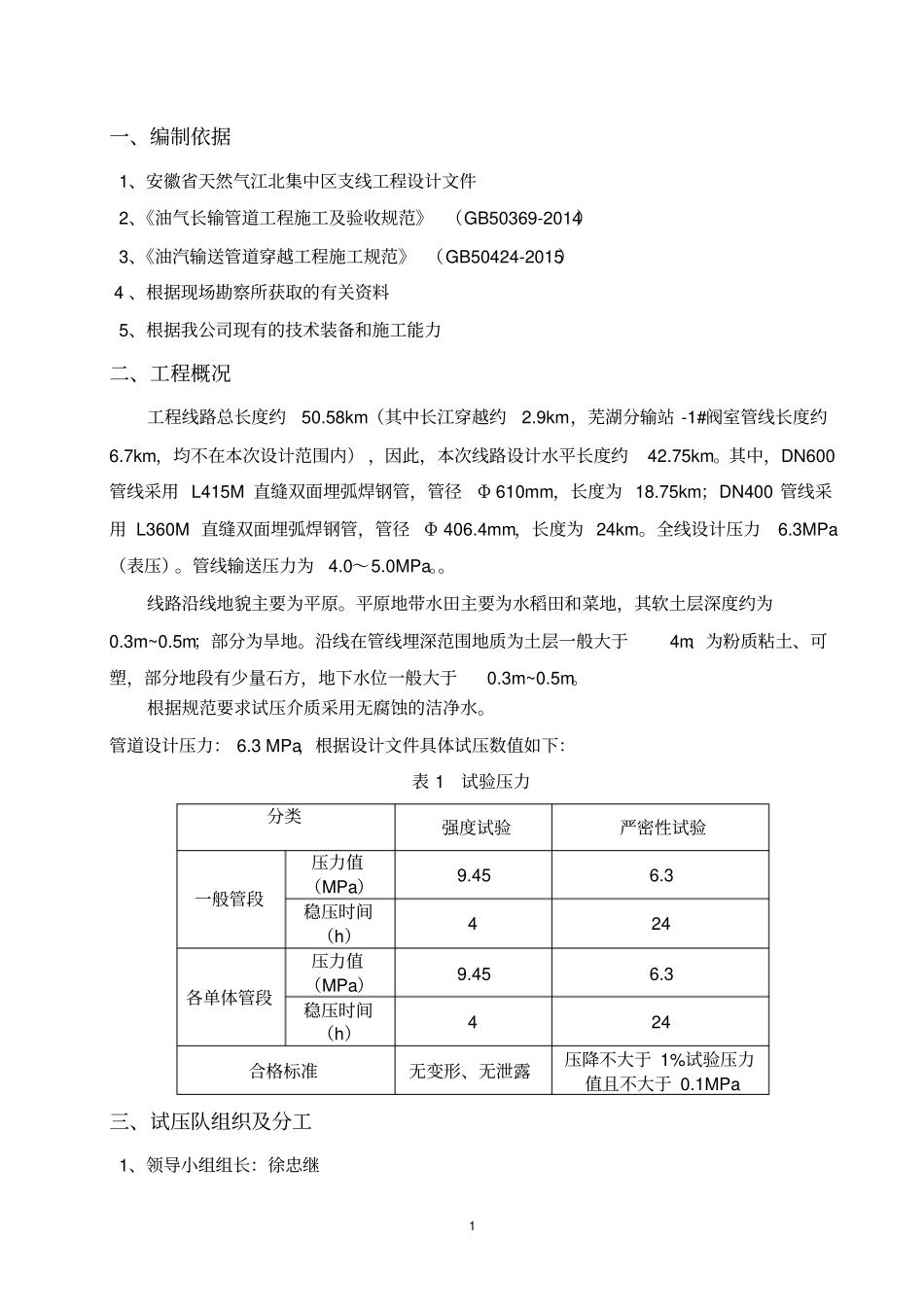

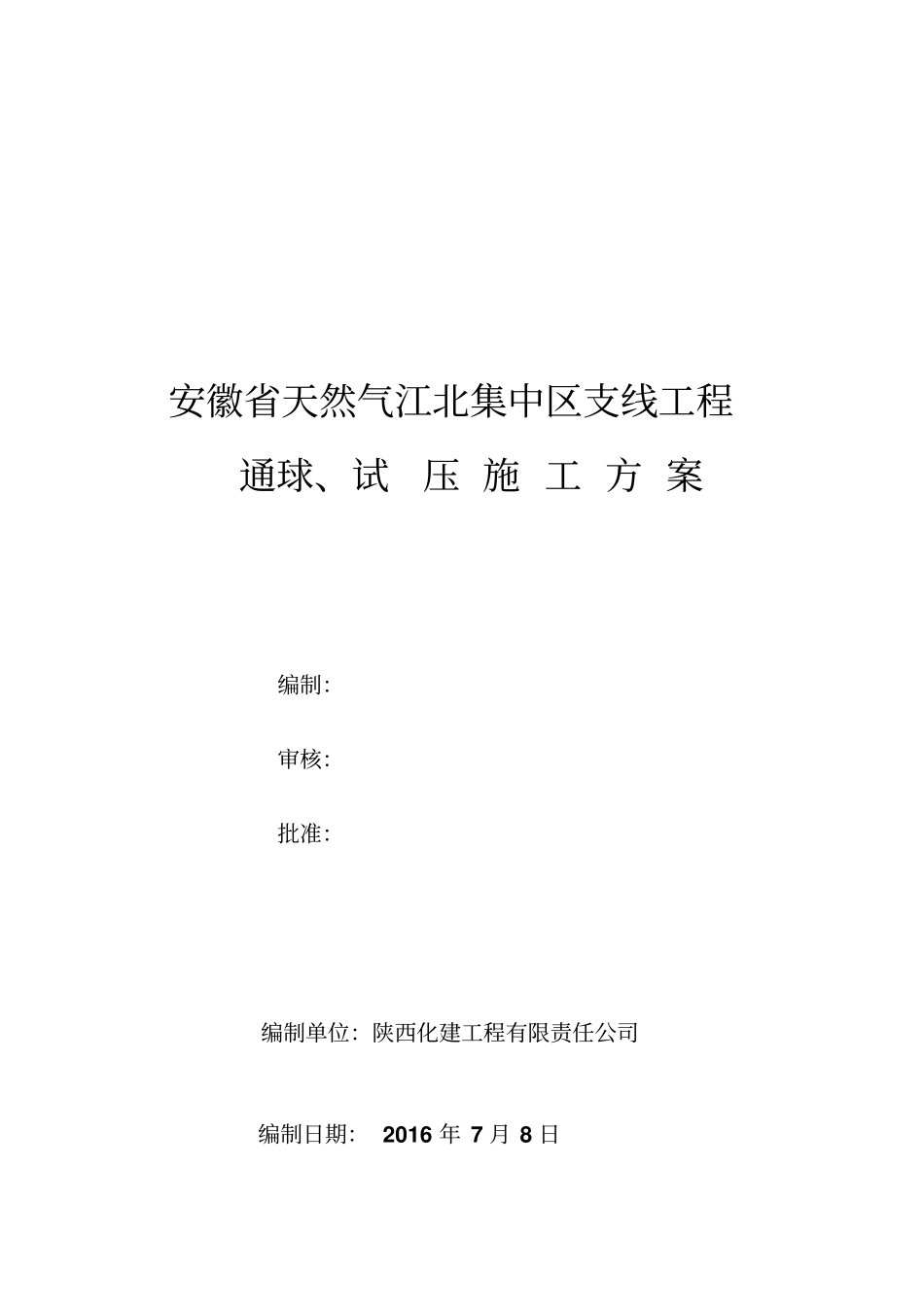

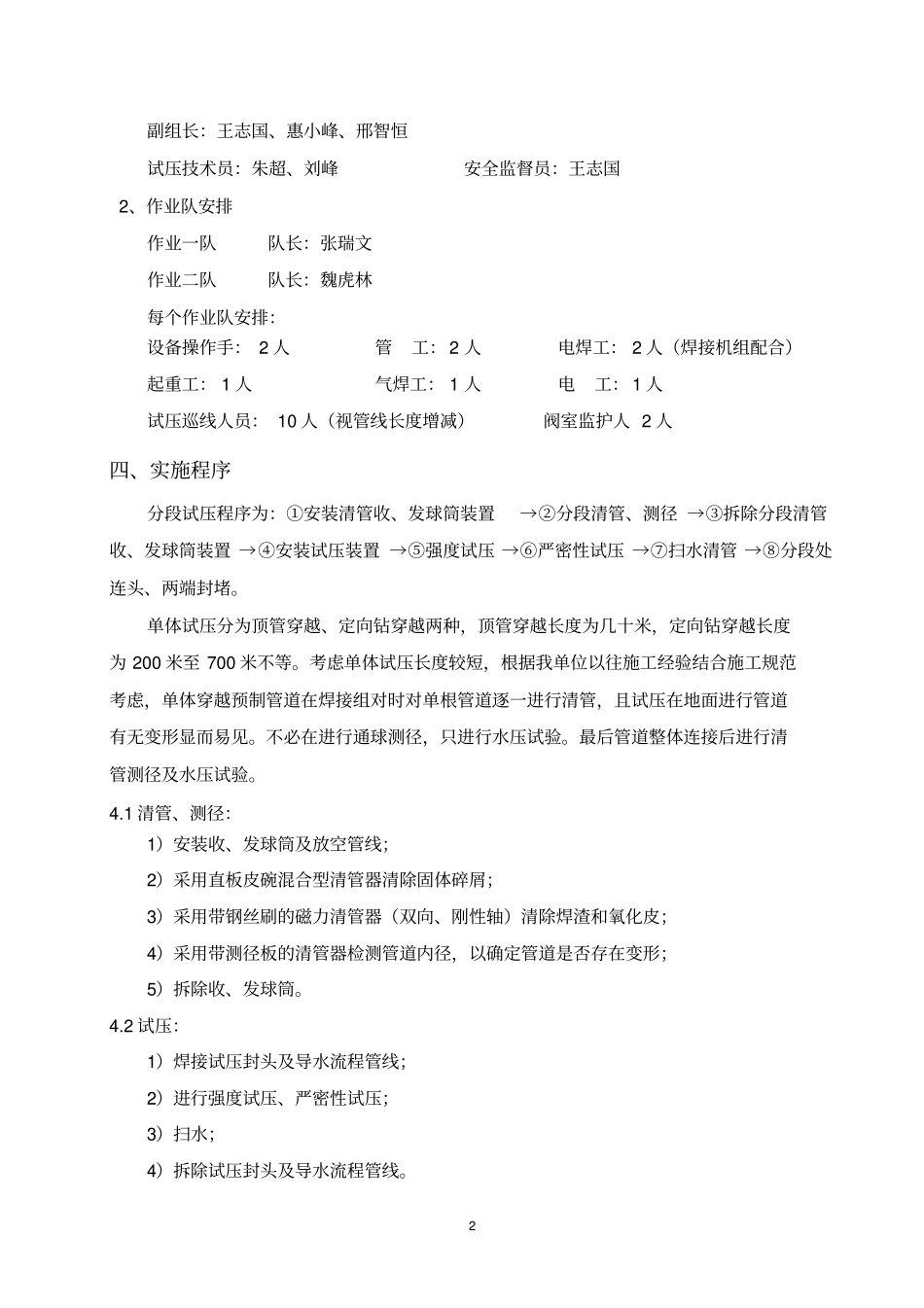

安徽省天然气江北集中区支线工程通球、试压 施 工 方 案编制：审核：批准：编制单位：陕西化建工程有限责任公司编制日期： 2016 年 7 月 8 日1 一、编制依据1、安徽省天然气江北集中区支线工程设计文件2、《油气长输管道工程施工及验收规范》 （GB50369-2014）3、《油汽输送管道穿越工程施工规范》 （GB50424-2015） 4 、根据现场勘察所获取的有关资料5、根据我公司现有的技术装备和施工能力二、工程概况工程线路总长度约50.58km（其中长江穿越约2.9km，芜湖分输站 -1#阀室管线长度约6.7km，均不在本次设计范围内） ，因此，本次线路设计水平长度约42.75km。其中，DN600管线采用 L415M 直缝双面埋弧焊钢管，管径Φ 610mm，长度为 18.75km；DN400 管线采用 L360M 直缝双面埋弧焊钢管，管径Φ 406.4mm，长度为 24km。全线设计压力6.3MPa（表压）。管线输送压力为4.0～5.0MPa。。线路沿线地貌主要为平原。平原地带水田主要为水稻田和菜地，其软土层深度约为0.3m~0.5m；部分为旱地。沿线在管线埋深范围地质为土层一般大于4m、为粉质粘土、可塑，部分地段有少量石方，地下水位一般大于0.3m~0.5m。根据规范要求试压介质采用无腐蚀的洁净水。管道设计压力： 6.3 MPa，根据设计文件具体试压数值如下：表 1 试验压力分类强度试验严密性试验一般管段压力值（MPa）9.45 6.3 稳压时间（h）4 24 各单体管段压力值（MPa）9.45 6.3 稳压时间（h）4 24 合格标准无变形、无泄露压降不大于 1%试验压力值且不大于 0.1MPa 三、试压队组织及分工1、领导小组组长：徐忠继2 副组长：王志国、惠小峰、邢智恒试压技术员：朱超、刘峰安全监督员：王志国2、作业队安排作业一队队长：张瑞文作业二队队长：魏虎林每个作业队安排：设备操作手： 2 人管工： 2 人电焊工： 2 人（焊接机组配合）起重工： 1 人气焊工： 1 人电工： 1 人试压巡线人员： 10 人（视管线长度增减）阀室监护人 2 人四、实施程序分段试压程序为：①安装清管收、发球筒装置→②分段清管、测径 →③拆除分段清管收、发球筒装置 →④安装试压装置 →⑤强度试压 →⑥严密性试压 →⑦扫水清管 →⑧分段处连头、两端封堵。单体试压分为顶管穿越、定向钻穿越两种，顶管穿越长度为几十米，定向钻穿越长度为 200 米至 700 米不等。考虑单体试压长度较短，根据我单位以往施工经验结合施工规范考虑，单体穿越预制管道在焊接组对时对单根管道逐一...
