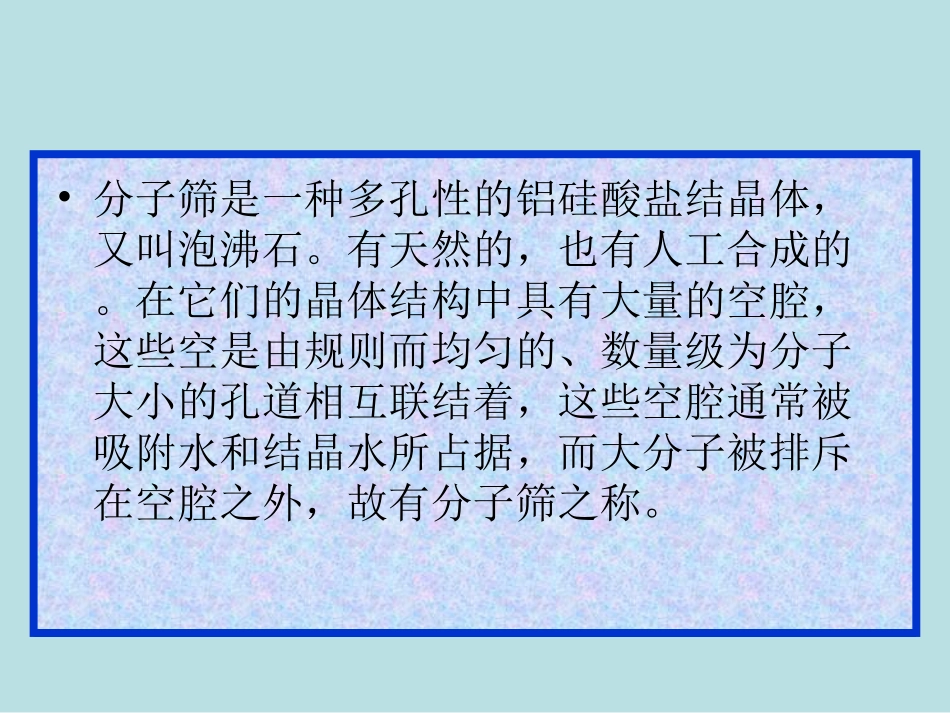

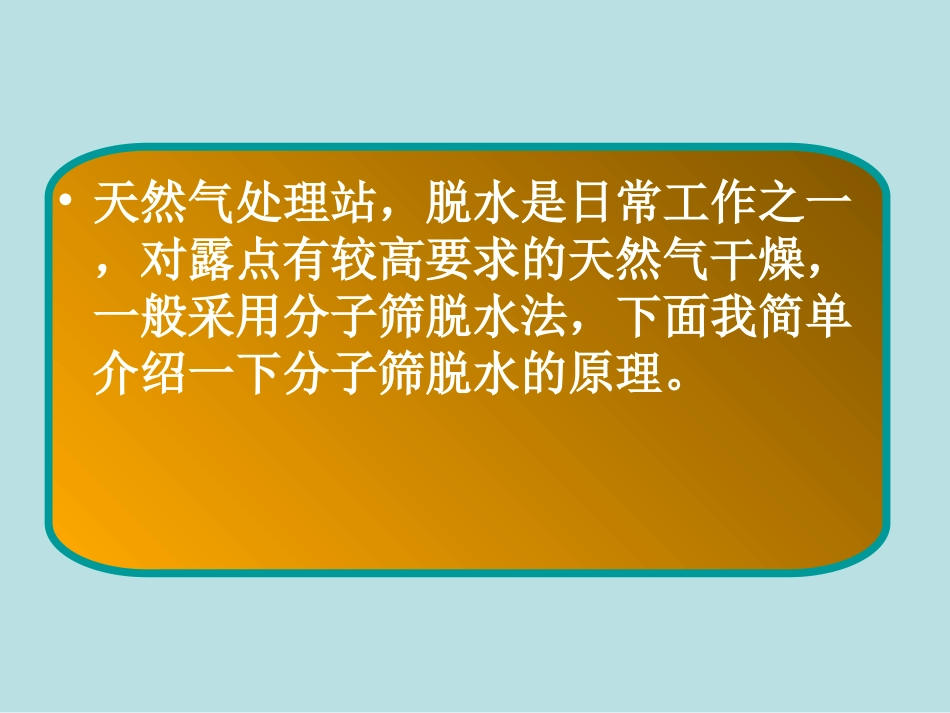

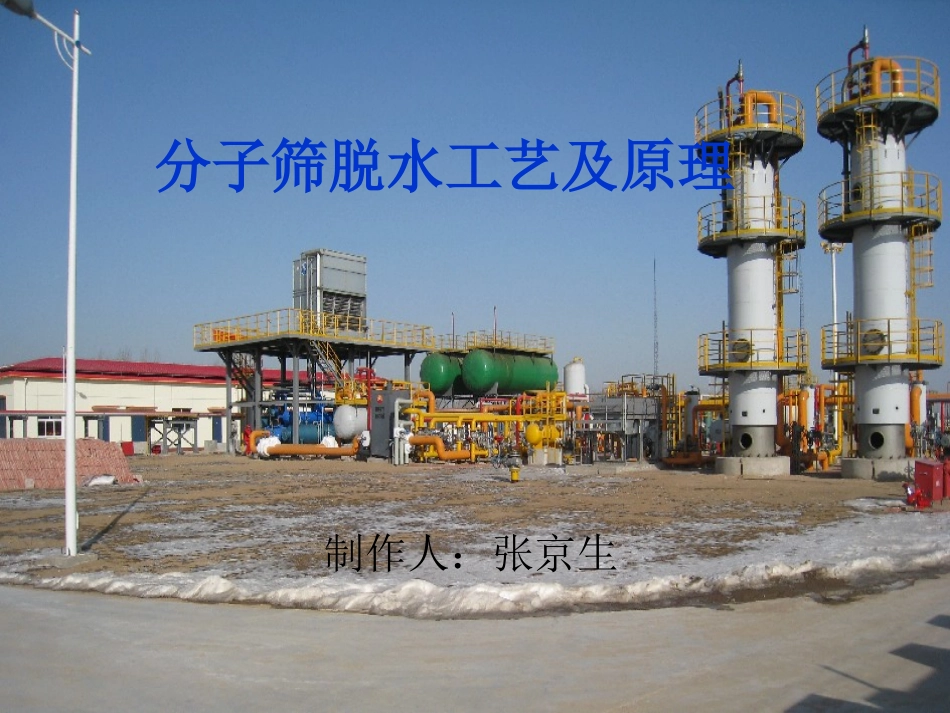

分子筛脱水工艺及原理制作人:张京生•天然气处理站,脱水是日常工作之一,对露点有较高要求的天然气干燥,一般采用分子筛脱水法,下面我简单介绍一下分子筛脱水的原理。•分子筛是一种多孔性的铝硅酸盐结晶体,又叫泡沸石。有天然的,也有人工合成的。在它们的晶体结构中具有大量的空腔,这些空是由规则而均匀的、数量级为分子大小的孔道相互联结着,这些空腔通常被吸附水和结晶水所占据,而大分子被排斥在空腔之外,故有分子筛之称。•下图为分子筛截面图•分子筛具有很大的表面积,一般在600-1000m2/g,因此有很大的吸附能力,它对极化分子和可极化分子具有很强的吸附能力,水是一种强极化分子,其分子直径双比分子筛的孔径小,极易被分子筛吸附,所有分子筛是优良的气体干燥剂。现场实例:•兴九站的浅冷脱烃装置可把天然气致冷至-35摄氏度,这就要求把天然气深度脱水,不然就会造成设备冻堵。•兴九站采用分子筛脱水,可使天然气的水露点降到-70摄氏度左右,完全可以满足浅冷要求。兴九分子筛现场图片下面是兴九的分子筛脱水简易流程图1号分子筛浅冷装置调压阀换热器原料气粉尘过滤器气动调节阀流量计风冷器过滤器再生分离器外输2号分子筛•如图所示,天然气进入分子筛脱水后,进入浅冷系统进行脱烃,分子筛吸水饱合后,就要对其进行再生。所谓再生,就是利用分子筛的湿容量随着温度的上升而降低的原理,用热气体吹扫床体,清除水蒸气,然后冷却后使分子筛恢复吸水能力。•兴九站的分子筛切换由气动阀控制,在中控室里操作,为防止原料气窜入再生线内,须现场一名员工持对讲机进行监护,监护人员发出指令,中控室内操作人员进行开关阀门动作,并随时注意进站汇管压力和外输流量,防止误操作或阀门开关指示失灵误报,导致憋压。一旦发现进站压力上升、外输流量迅速下降,立即通知监护人员打开原料气过滤分离器前的跨站旁通,然后再查找原因,排队故障。跨站旁通•影响分子筛寿命的因素很多,如分子筛本身的质量、使用的介质、干燥和再生的条件及操作技术等。所以我们要减少使用介质中的杂质颗粒,正确的操作,减少冲击,控制温度等,以延长分子筛的使用寿命。•今天与大家就共同学习到这里,谢谢
