污水处理厂主要设备技术参数

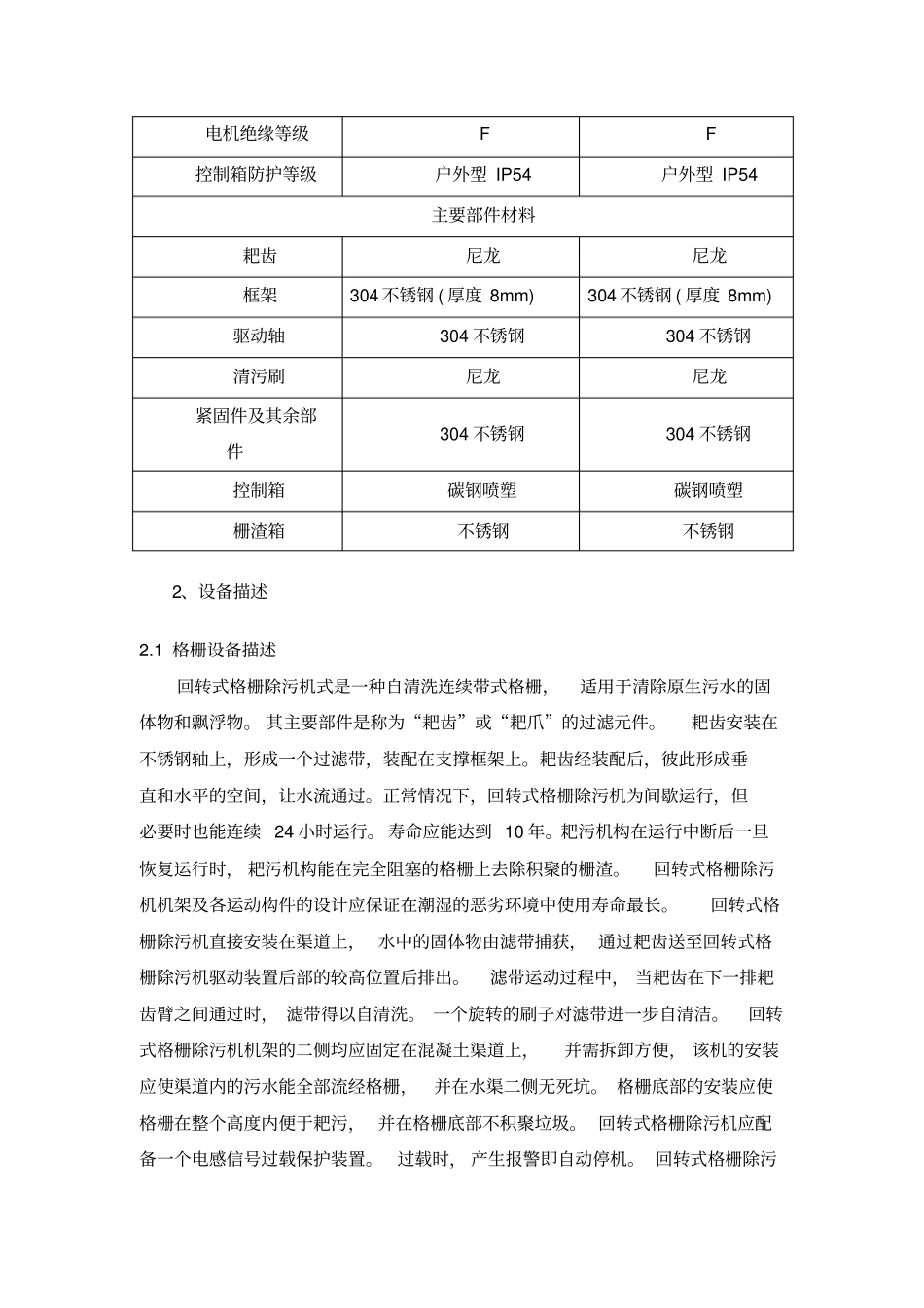

污水处理厂主要设备技术要求（一）工艺设备注：所有室外控制箱均应采用室外防雨型，防护等级IP54 以上。一、格栅及螺旋输送机类1、设备技术参数格栅技术参数粗格栅细格栅安装地点进水泵房前粗格栅渠道内进水泵房前粗格栅渠道内设备类型回转式格栅除污机回转式格栅除污机设备数量2 2 渠道数量2 2 设计流量20000m3/d 20000m3/d 渠宽1.0m 1.0m 渠深5.0m 5.0m 格栅宽0.9m 0.9m 栅前最大水深1.2m 1.2m 栅条间距20mm 5mm 格栅倾角70o70°出渣高度0.9m 0.9m 最大水位差200mm 300mm 电机功率1.1kw 1.1kw 栅渣清除率90% 90% 设备电机类型户外型户外型电源380v 3ph 50Hz 380v 3ph 50Hz 电机防护等级IP55 IP55 电机绝缘等级F F 控制箱防护等级户外型 IP54 户外型 IP54 主要部件材料耙齿尼龙尼龙框架304 不锈钢 ( 厚度 8mm) 304 不锈钢 ( 厚度 8mm) 驱动轴304 不锈钢304 不锈钢清污刷尼龙尼龙紧固件及其余部件304 不锈钢304 不锈钢控制箱碳钢喷塑碳钢喷塑栅渣箱不锈钢不锈钢2、设备描述2.1 格栅设备描述回转式格栅除污机式是一种自清洗连续带式格栅，适用于清除原生污水的固体物和飘浮物。 其主要部件是称为“耙齿”或“耙爪”的过滤元件。耙齿安装在不锈钢轴上，形成一个过滤带，装配在支撑框架上。耙齿经装配后，彼此形成垂直和水平的空间，让水流通过。正常情况下，回转式格栅除污机为间歇运行，但必要时也能连续 24 小时运行。 寿命应能达到 10 年。耙污机构在运行中断后一旦恢复运行时， 耙污机构能在完全阻塞的格栅上去除积聚的栅渣。回转式格栅除污机机架及各运动构件的设计应保证在潮湿的恶劣环境中使用寿命最长。回转式格栅除污机直接安装在渠道上， 水中的固体物由滤带捕获， 通过耙齿送至回转式格栅除污机驱动装置后部的较高位置后排出。滤带运动过程中， 当耙齿在下一排耙齿臂之间通过时， 滤带得以自清洗。 一个旋转的刷子对滤带进一步自清洁。回转式格栅除污机机架的二侧均应固定在混凝土渠道上，并需拆卸方便， 该机的安装应使渠道内的污水能全部流经格栅，并在水渠二侧无死坑。 格栅底部的安装应使格栅在整个高度内便于耙污， 并在格栅底部不积聚垃圾。 回转式格栅除污机应配备一个电感信号过载保护装置。过载时， 产生报警即自动停机。 回转式格栅除污机的框架、机架护罩采用相当尺寸的不锈钢（或碳钢防腐）进行焊接或栓接，形成一个刚性支撑结构， 且表面需经处理...
