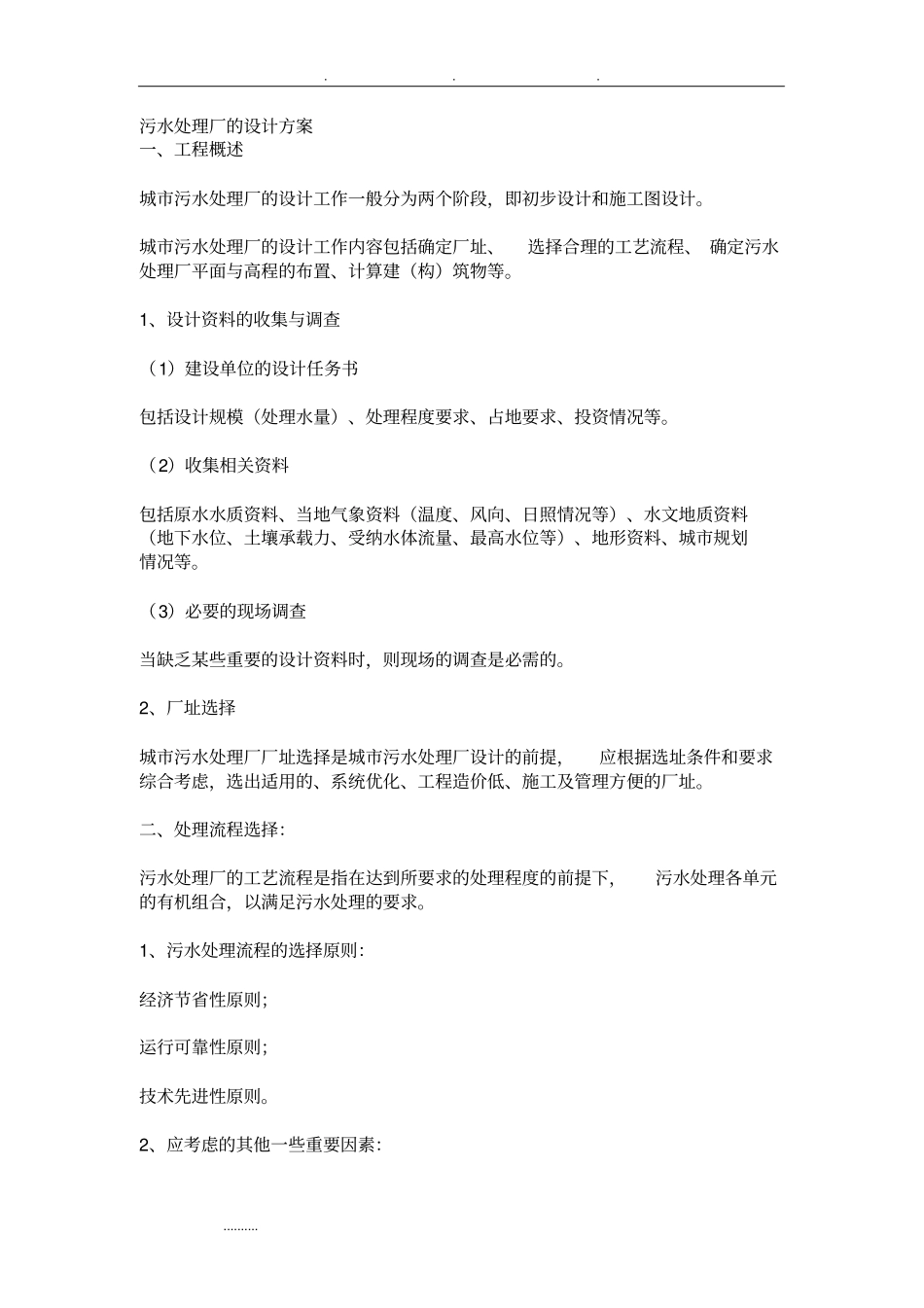

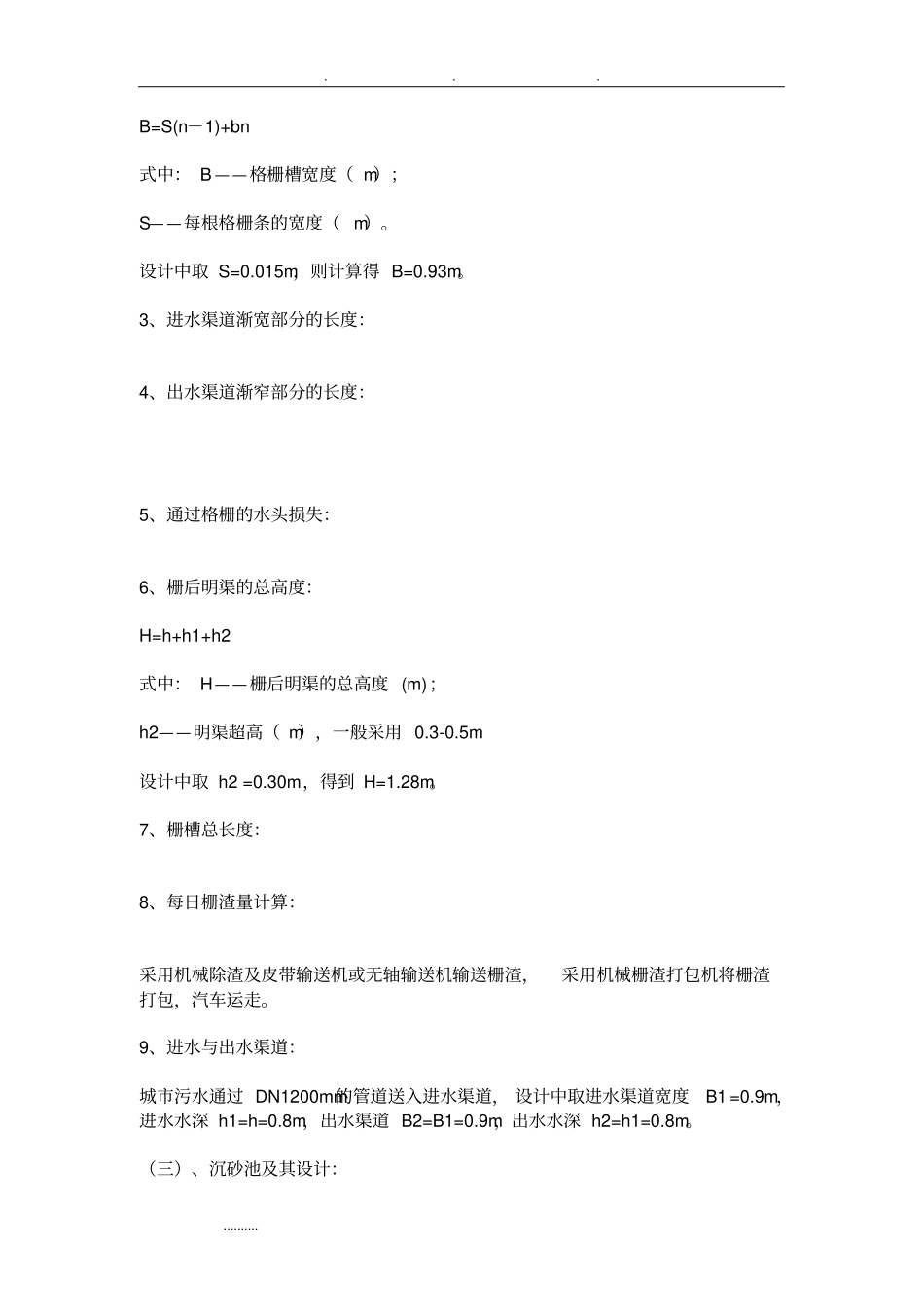

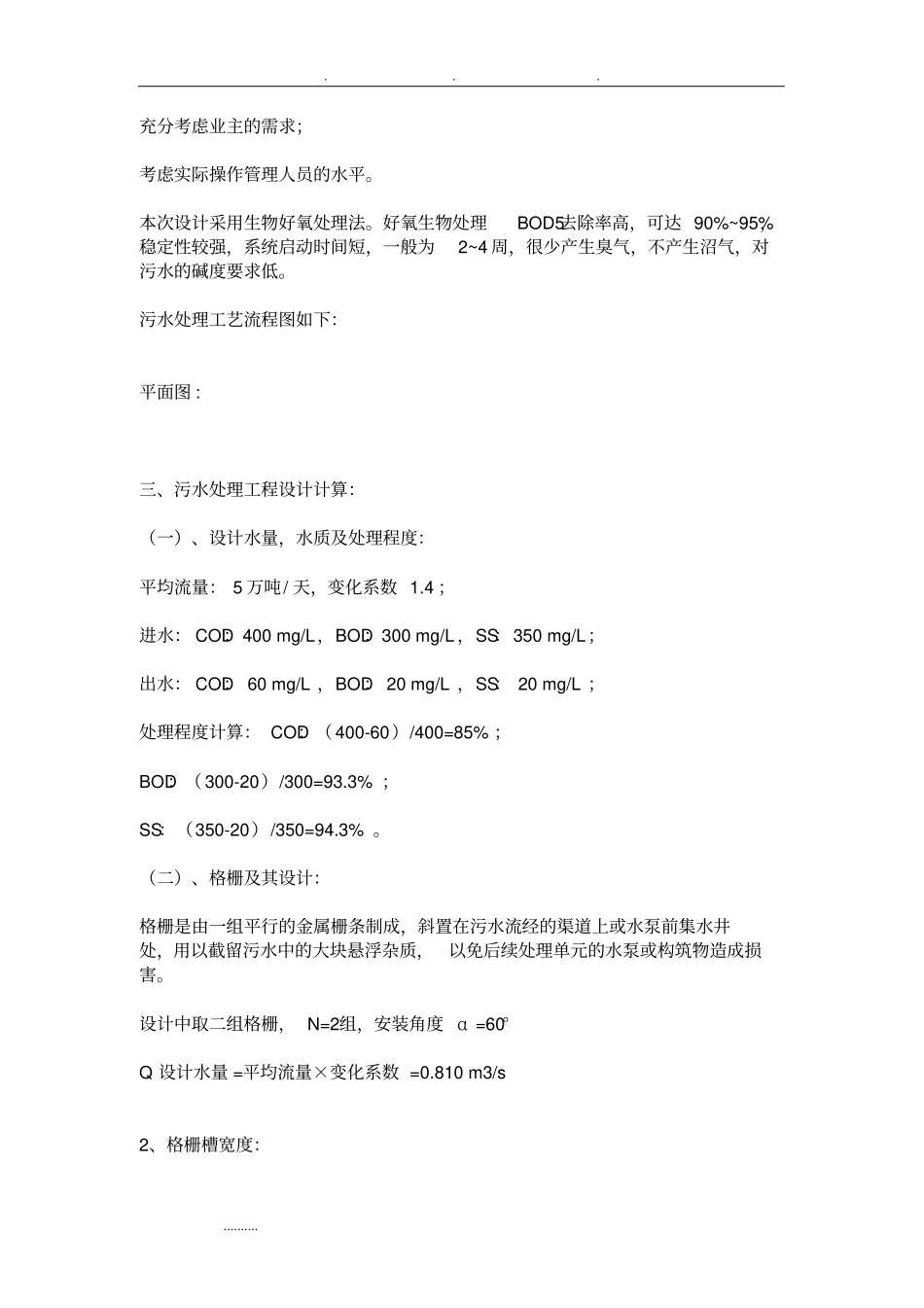

. . . .......... 污水处理厂的设计方案一、工程概述城市污水处理厂的设计工作一般分为两个阶段，即初步设计和施工图设计。城市污水处理厂的设计工作内容包括确定厂址、选择合理的工艺流程、 确定污水处理厂平面与高程的布置、计算建（构）筑物等。1、设计资料的收集与调查（1）建设单位的设计任务书包括设计规模（处理水量）、处理程度要求、占地要求、投资情况等。（2）收集相关资料包括原水水质资料、当地气象资料（温度、风向、日照情况等）、水文地质资料（地下水位、土壤承载力、受纳水体流量、最高水位等）、地形资料、城市规划情况等。（3）必要的现场调查当缺乏某些重要的设计资料时，则现场的调查是必需的。2、厂址选择城市污水处理厂厂址选择是城市污水处理厂设计的前提，应根据选址条件和要求综合考虑，选出适用的、系统优化、工程造价低、施工及管理方便的厂址。二、处理流程选择：污水处理厂的工艺流程是指在达到所要求的处理程度的前提下，污水处理各单元的有机组合，以满足污水处理的要求。1、污水处理流程的选择原则：经济节省性原则；运行可靠性原则；技术先进性原则。2、应考虑的其他一些重要因素：. . . .......... 充分考虑业主的需求；考虑实际操作管理人员的水平。本次设计采用生物好氧处理法。好氧生物处理BOD5去除率高，可达 90%~95%，稳定性较强，系统启动时间短，一般为2~4 周，很少产生臭气，不产生沼气，对污水的碱度要求低。污水处理工艺流程图如下：平面图 : 三、污水处理工程设计计算：（一）、设计水量，水质及处理程度：平均流量： 5 万吨/ 天，变化系数 1.4 ；进水： COD：400 mg/L，BOD：300 mg/L ，SS：350 mg/L；出水： COD： 60 mg/L ，BOD： 20 mg/L ，SS： 20 mg/L ；处理程度计算： COD：（ 400-60）/400=85% ；BOD：（ 300-20）/300=93.3% ；SS：（350-20）/350=94.3% 。（二）、格栅及其设计：格栅是由一组平行的金属栅条制成，斜置在污水流经的渠道上或水泵前集水井处，用以截留污水中的大块悬浮杂质，以免后续处理单元的水泵或构筑物造成损害。设计中取二组格栅， N=2组，安装角度 α =60° Q 设计水量 =平均流量×变化系数 =0.810 m3/s 2、格栅槽宽度：. . . .......... B=S(n－1)+bn 式中： B ——格栅槽宽度（ m）；S——每根格栅条的宽度（ m）。设计中取 S=0.015m，则计算得 B=0.93m。3、进水渠道渐宽部分的长度：4、出水渠道渐窄...
