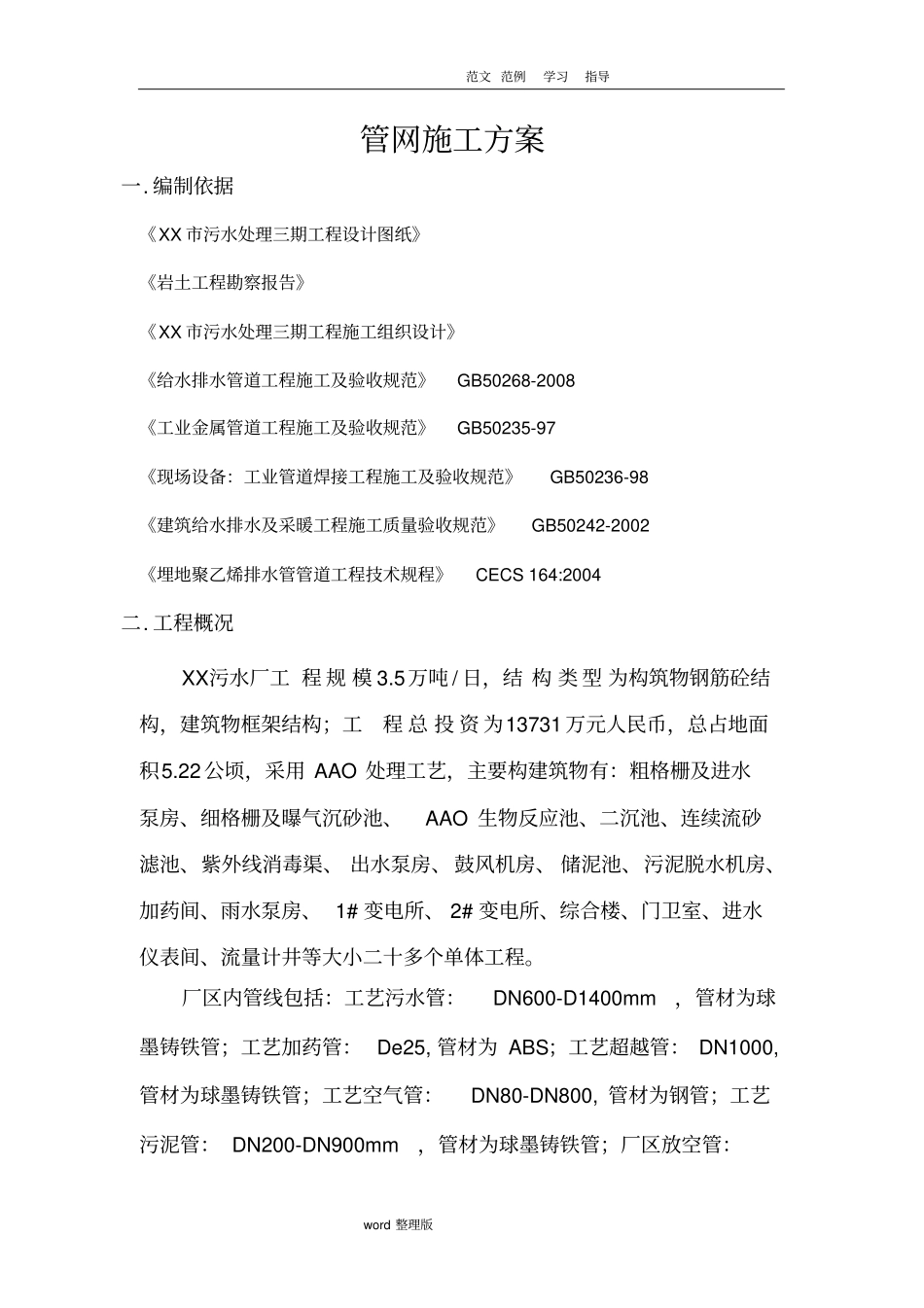

范文 范例学习指导word 整理版管网施工方案一. 编制依据《XX 市污水处理三期工程设计图纸》《岩土工程勘察报告》《XX 市污水处理三期工程施工组织设计》《给水排水管道工程施工及验收规范》GB50268-2008 《工业金属管道工程施工及验收规范》GB50235-97 《现场设备：工业管道焊接工程施工及验收规范》GB50236-98 《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002 《埋地聚乙烯排水管管道工程技术规程》CECS 164:2004 二. 工程概况XX污水厂工 程 规 模 3.5万吨 / 日，结 构 类 型 为构筑物钢筋砼结构，建筑物框架结构；工程 总 投 资 为13731 万元人民币，总占地面积5.22公顷，采用 AAO 处理工艺，主要构建筑物有：粗格栅及进水泵房、细格栅及曝气沉砂池、AAO 生物反应池、二沉池、连续流砂滤池、紫外线消毒渠、 出水泵房、鼓风机房、 储泥池、污泥脱水机房、加药间、雨水泵房、 1# 变电所、 2# 变电所、综合楼、门卫室、进水仪表间、流量计井等大小二十多个单体工程。厂区内管线包括：工艺污水管：DN600-D1400mm，管材为球墨铸铁管；工艺加药管： De25, 管材为 ABS；工艺超越管： DN1000,管材为球墨铸铁管；工艺空气管：DN80-DN800, 管材为钢管；工艺污泥管： DN200-DN900mm，管材为球墨铸铁管；厂区放空管：范文 范例学习指导word 整理版DN200-DN60， 管 材 为 球 墨 铸 铁 管 ； 厂 区 雨 污 水 管 ：DN75-DN1000mm，管材为球墨铸铁管、 HDPE 管及 UPVC 管。回用水管： DN20-DN100, 管材为钢塑复合管及球墨铸铁管；给水管：DN15-DN150, 管材为钢塑复合管及球墨铸铁管;电缆排管：管材材质为电力电缆，电缆保护管为玻璃钢管， 电气配管为热镀锌钢管DN120及 PVC50 。管道连接方式有以下三种：钢管采用焊接接口，；承插铸铁管采用橡胶圈接口； UPVC 管采用承插式橡胶圈接口。管线施工地段的地层自下到上依次为②-3 圆砾层，② -2 中粗砂层，② -1 粉土层 ,地质条件较好。地区浅层地下水属第四系潜水，地下水主要来源为大气降水， 并以渗透等方式排泄， 地下水位埋深较浅为 1.00-2.00m 。三. 施工准备1.人力资源配置现场准备配备了如下人员：技术工人：普工 20 人；电焊工 6 人；电工 1 人。管理人员：施工员3 人；质检员 1 人；材料员 1 人；实验员 1 人。2.施工机械准备挖掘机： 2 台；铲车： 2 台运土车： 10 辆；起重机： 1 台...
