污水处理厂自控系统技术方案

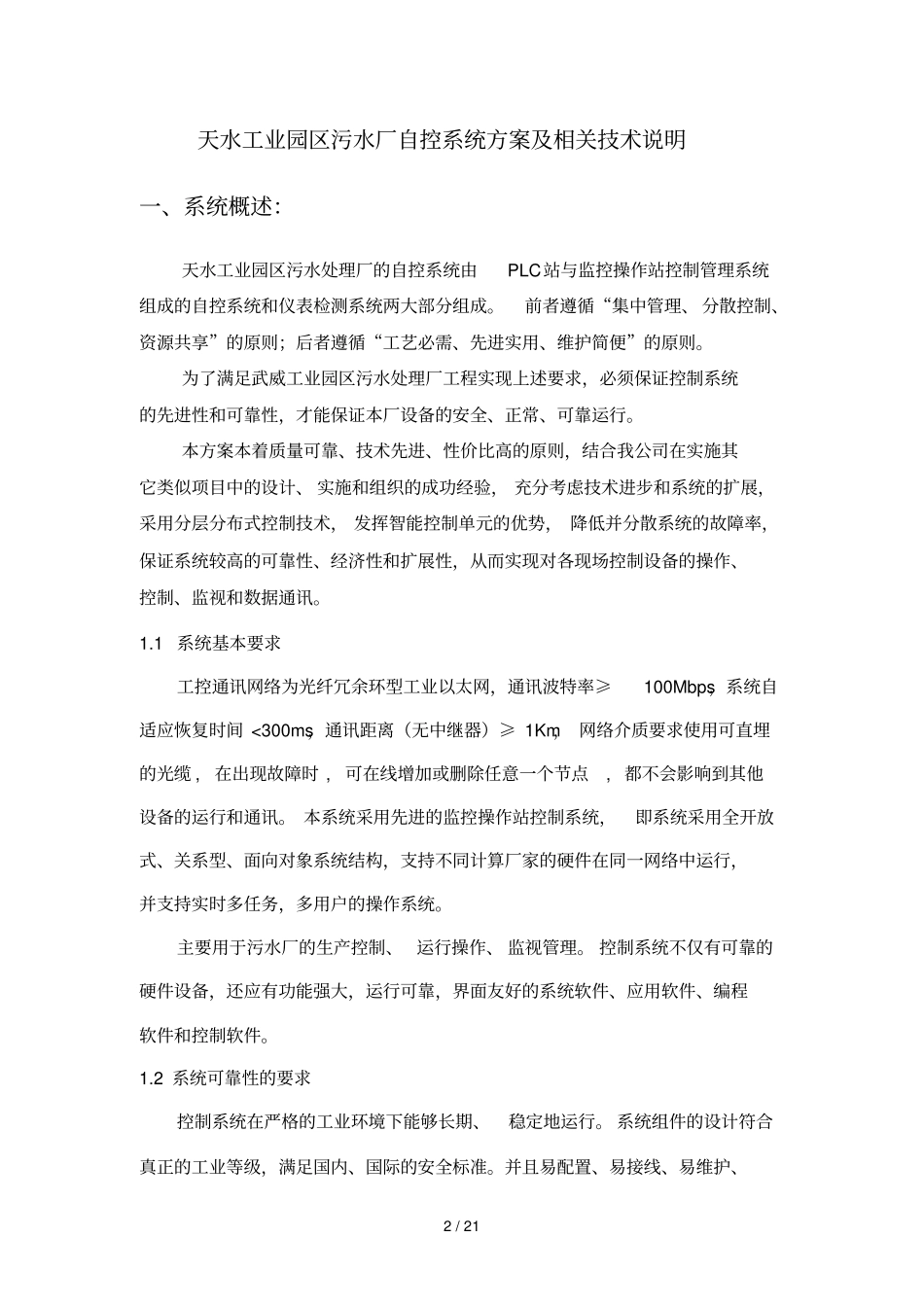

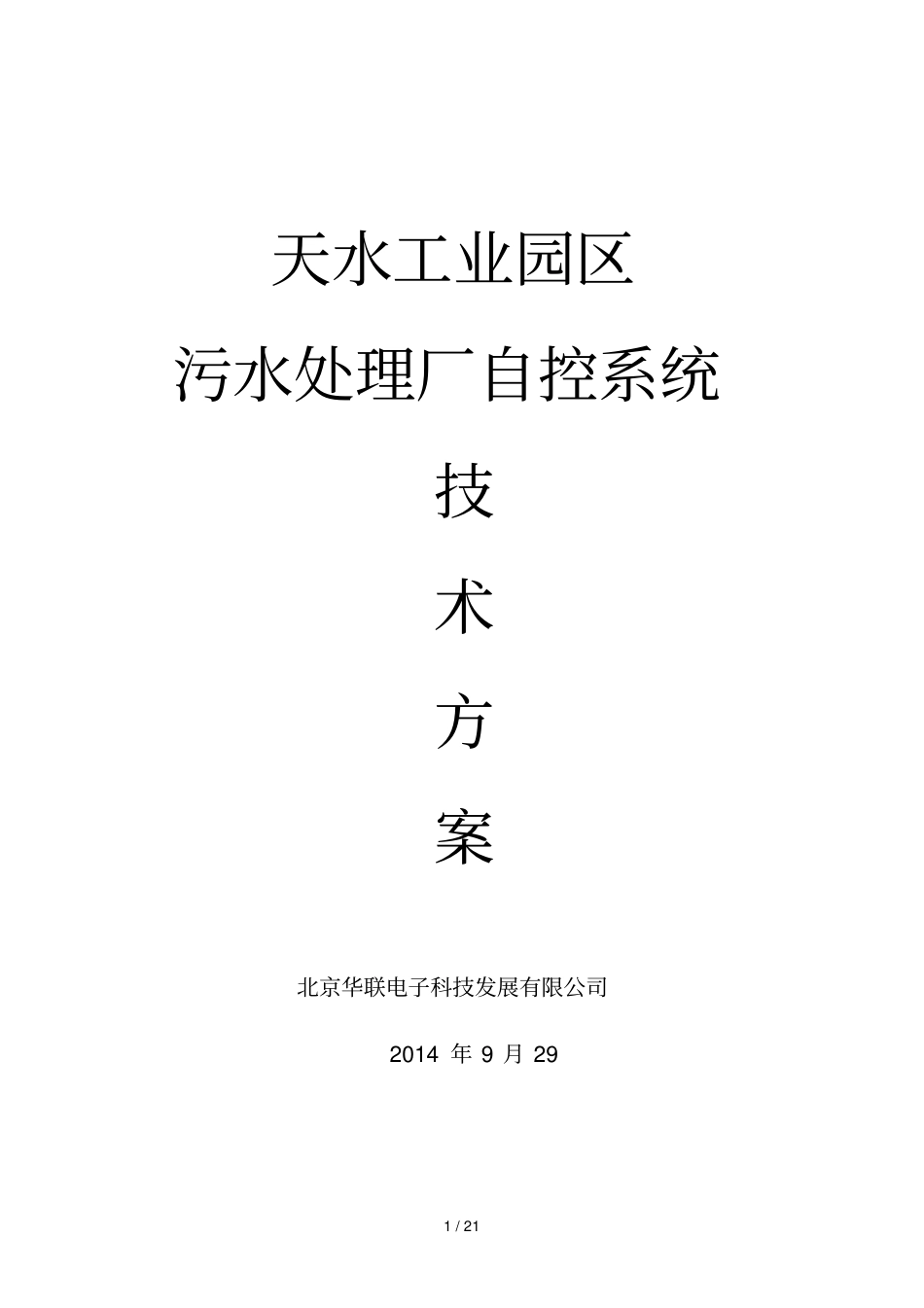

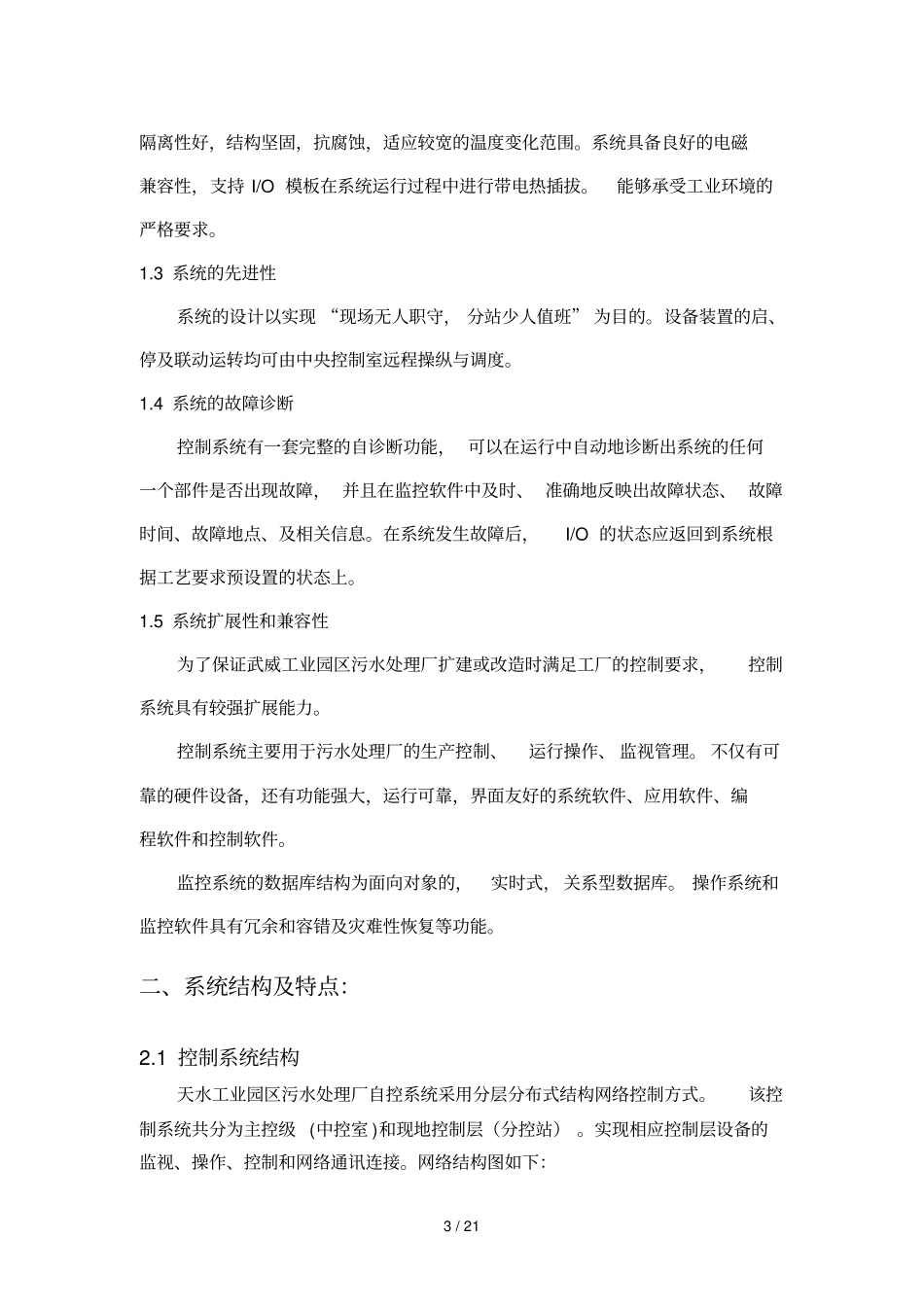

1 / 21 天水工业园区污水处理厂自控系统技术方案北京华联电子科技发展有限公司2014 年 9 月 29 2 / 21 天水工业园区污水厂自控系统方案及相关技术说明一、系统概述：天水工业园区污水处理厂的自控系统由PLC站与监控操作站控制管理系统组成的自控系统和仪表检测系统两大部分组成。前者遵循“集中管理、 分散控制、资源共享”的原则；后者遵循“工艺必需、先进实用、维护简便”的原则。为了满足武威工业园区污水处理厂工程实现上述要求，必须保证控制系统的先进性和可靠性，才能保证本厂设备的安全、正常、可靠运行。本方案本着质量可靠、技术先进、性价比高的原则，结合我公司在实施其它类似项目中的设计、 实施和组织的成功经验， 充分考虑技术进步和系统的扩展，采用分层分布式控制技术， 发挥智能控制单元的优势， 降低并分散系统的故障率，保证系统较高的可靠性、经济性和扩展性，从而实现对各现场控制设备的操作、控制、监视和数据通讯。1.1 系统基本要求工控通讯网络为光纤冗余环型工业以太网，通讯波特率≥100Mbps，系统自适应恢复时间 <300ms，通讯距离（无中继器）≥ 1Km， 网络介质要求使用可直埋的光缆 , 在出现故障时 , 可在线增加或删除任意一个节点, 都不会影响到其他设备的运行和通讯。 本系统采用先进的监控操作站控制系统，即系统采用全开放式、关系型、面向对象系统结构，支持不同计算厂家的硬件在同一网络中运行，并支持实时多任务，多用户的操作系统。主要用于污水厂的生产控制、 运行操作、 监视管理。 控制系统不仅有可靠的硬件设备，还应有功能强大，运行可靠，界面友好的系统软件、应用软件、编程软件和控制软件。1.2 系统可靠性的要求控制系统在严格的工业环境下能够长期、稳定地运行。 系统组件的设计符合真正的工业等级，满足国内、国际的安全标准。并且易配置、易接线、易维护、3 / 21 隔离性好，结构坚固，抗腐蚀，适应较宽的温度变化范围。系统具备良好的电磁兼容性，支持 I/O 模板在系统运行过程中进行带电热插拔。能够承受工业环境的严格要求。1.3 系统的先进性系统的设计以实现 “现场无人职守， 分站少人值班” 为目的。设备装置的启、停及联动运转均可由中央控制室远程操纵与调度。1.4 系统的故障诊断控制系统有一套完整的自诊断功能， 可以在运行中自动地诊断出系统的任何一个部件是否出现故障， 并且在监控软件中及时、 准确地反映出故障状态、 故障时间、故障...
