污水处理系统设备布置方案

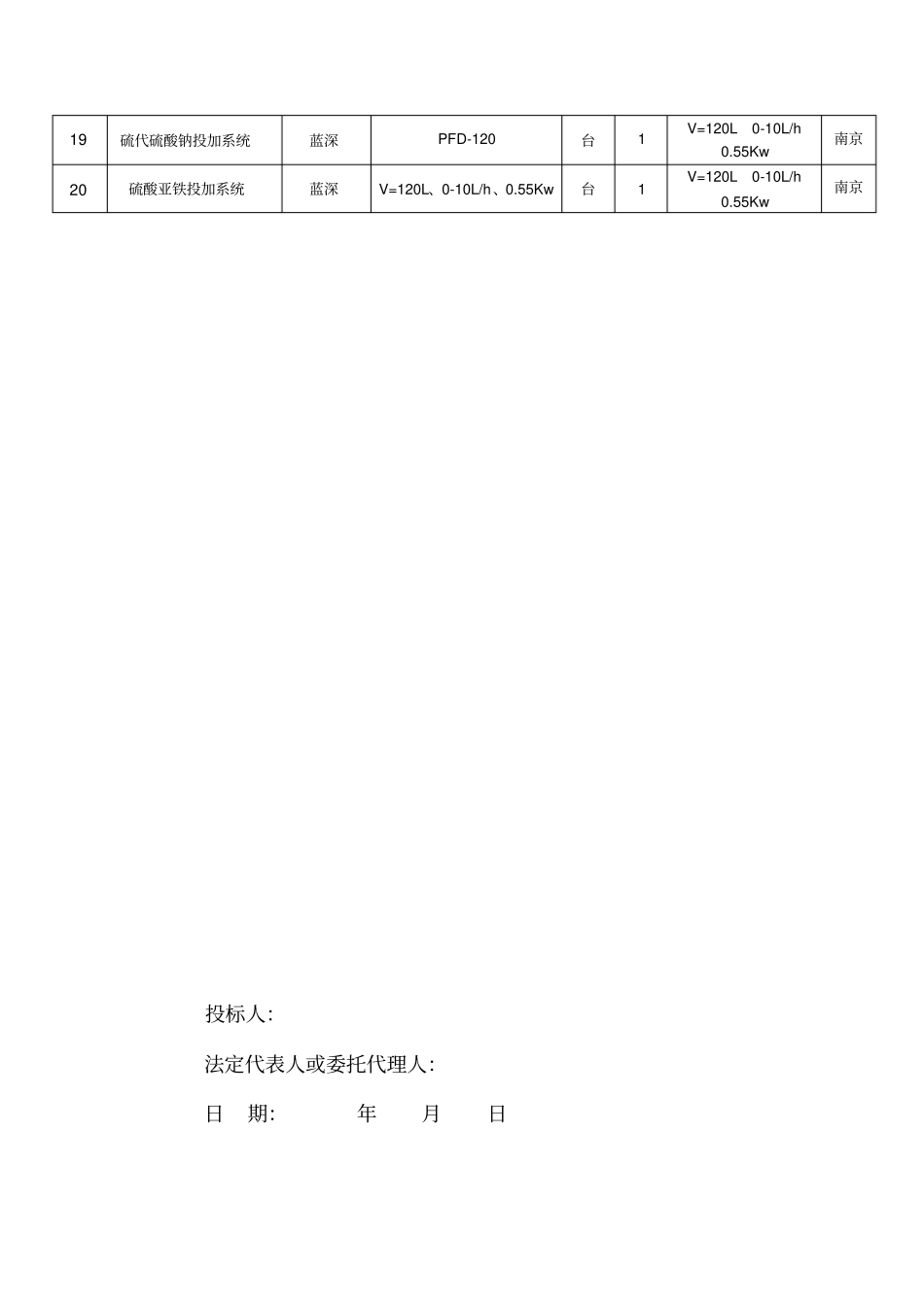

系统设备配置清单格式（含备配件）项目名称：序号产品名称品牌型号、规格单位数量性能及指标产地1 一体化污水处理设备乐山净源DWJ-10m3/h 套1 DWJ-10m3/h 乐山2 鼓风机川源GRB-80 台3 Q=4.66m3/min H=5m N=6.38Kw n=1200r/min 上海3 过滤提升泵格兰富SP30-6 台2 Q=32m3/h 、H=42m、N=5.5Kw 欧洲4 搅拌器蓝深QJB0.85/8-260/3-740S 台4 叶浆转 740r/min 、N=0.85Kw 南京5 旋转式滗水器蓝深XBS-105 台2 Q=105m3/h 、滗水深度 1.5m 南京6 调节池提升泵格兰富SL1.50.65.30.2.50D 台2 Q=34m3/h 、H=16m、N=3.0Kw 苏州7 二氧化氯发生器山大华特T70G4321B2121 套1 500g/h 山东8 鼓风机川源GRB-50 台2 Q=2.78m3/h H=3m N=2.14Kw 上海9 机械过滤器反洗泵格兰富SP160-1 台2 Q=160m3/h 、H=20m、N=13Kw 欧洲10 机械过滤器蓝深AH-200 台1 Q=30m3/h 碳钢南京11 剩余污泥泵格兰富SEG.40.15.2.50B 台2 Q=13m3/h 、H=15m、N=1.5Kw 欧洲12 调节池提升泵格兰富SEG.40.12.2.50B 台2 Q=12m3/h H=10m N=1.2Kw 欧洲13 二氧化氯发生器山大华特T70G4000 套1 200g/h 山东14 气动阀沪航DN80 只9 DN80 PN=1.0MPa 上海15 污泥泵格兰富SEG.40.15.2.50B 台1 Q=12m3/h H=10m N=1.2Kw 欧洲16 微孔曝气盘乐美D215 只442 D215 宜兴17 超声波液位计西格玛量程： 0.4-6m 台3 量程： 8m 大连18 混凝剂投加系统蓝深PFD-80 台1 1L/min N=0.1Kw 南京19 硫代硫酸钠投加系统蓝深PFD-120 台1 V=120L 0-10L/h 0.55Kw 南京20 硫酸亚铁投加系统蓝深V=120L、0-10L/h、0.55Kw 台1 V=120L 0-10L/h 0.55Kw 南京投标人：法定代表人或委托代理人：日期：年月日一、系统设备布置方案（一）水泵特性与优点本项目水泵采用国际知名品牌丹麦格兰富，根据图纸安装图要求，调节池提升泵采用格兰富SL 系列市政专用潜污泵、剩余污泥泵采用格兰富 SEG潜水切割泵、过滤提升泵与机械过滤器反冲洗水泵均采用格兰富 SP系列潜水清水泵，管道加压泵采用CM 系列。满足设计要求。水泵特性如下：1、格兰富 SP 系列潜水清水泵（1）、格兰富 SP 系列水泵效率高，水泵投资分为水泵价格与后期运营投资，如果水泵 / 电机效率低，则运营成本高，所以选择高效率水泵可以降低运营费用。例如：泵输送 200m3/h 的水，扬程为 100m，工作时间为 10 年，如果每度电的价格为0.1 欧元，选择一个效率高 10%的泵/...
